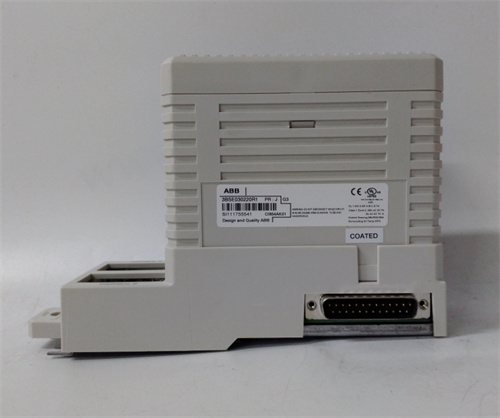

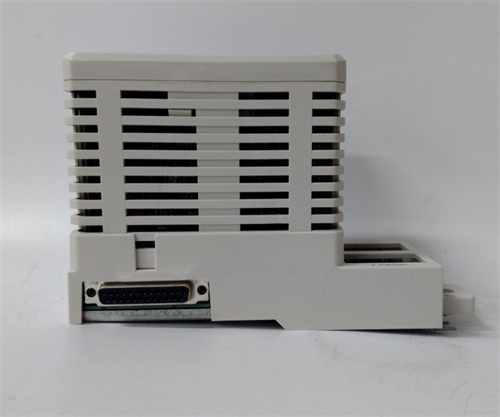

ABB CI854

产品描述

ABB CI854 是一款在ABB的System 800xA扩展自动化系统和S800 I/O系列中具有核心地位的通信接口模块。具体而言，该型号是一款 PROFIBUS DP 主站/从站通信接口模块，属于ABB备受赞誉的S800 I/O家族。ABB CI854 的设计目标是为ABB的AC800M系列控制器提供高性能的PROFIBUS DP通信解决方案。它可以配置为PROFIBUS DP主站，用于连接各种PROFIBUS DP从站设备，如远程I/O站、智能仪表、变频器、执行器等；同时也可以配置为从站，与上一级的PROFIBUS DP主站系统进行通信。作为连接现场设备层与控制层的关键枢纽，ABB CI854 实现了对PROFIBUS DP网络的全面管理和数据交换，是构建复杂、高性能自动化系统的核心组件。

产品参数

• 产品型号： ABB CI854

• 产品类型： PROFIBUS DP 主站/从站通信接口模块

• 适用系统： ABB AC800M控制器， S800 I/O 系列， System 800xA

• 通信协议： PROFIBUS DP-V0/V1， 符合IEC 61158/61784国际标准

• 工作模式： 可配置为 PROFIBUS DP 主站（Class 1） 或 从站

• 传输速率： 支持 9.6 kbps 至 12 Mbps，自动检测和适应从站设备

• 最大从站数量： 作为主站时，最多可连接 96个 PROFIBUS DP 从站设备

• 最大I/O数据： 支持高达 3840 字节输入和 3840 字节输出的总数据量，满足大型分布式系统的需求

• 通信接口： 标准的 9 针 D-sub female 连接器，用于连接PROFIBUS总线电缆

• 冗余支持： 支持光纤冗余和线路冗余配置，可构建高可用性的PROFIBUS网络

• 诊断功能： 内置全面的诊断功能，包括总线状态监控、从站诊断、通信错误统计等，可通过LED指示灯和系统软件查看

• 供电方式： 通过S800 I/O的背板总线从端子单元获取 5V 和 24V DC 电源

• 安装方式： 模块化设计，可直接插拔安装在S800 I/O的端子单元上

• 工作温度： 0°C 至 +55°C，适应工业现场环境

优势与特点

1. 强大的主站功能与大规模组网能力：ABB CI854 最显著的优势在于其强大的PROFIBUS DP主站功能。一个 ABB CI854 模块最多可以连接 96个 PROFIBUS DP从站设备，并支持高达数K字节的I/O数据交换。这使得它非常适合构建大规模的分布式控制系统，用户可以通过一个AC800M控制器和若干 ABB CI854 模块，管理整个工厂或车间内数以千计的I/O点和智能设备，实现集中控制与分散部署的完美结合。

2. 灵活的双模式操作：ABB CI854 支持主站和从站两种工作模式，提供了极大的应用灵活性。在典型的应用中，它作为主站连接现场设备；但在某些需要将AC800M系统集成到上一级DCS或管理系统的场景中，可以将 ABB CI854 配置为从站，使其成为上层PROFIBUS DP主站网络中的一个节点，实现数据的透明交换。这种一机多能的设计，简化了系统架构，减少了备件种类。

3. 高可用性与冗余支持：对于连续生产过程的关键应用，通信网络的可靠性至关重要。ABB CI854 支持多种冗余配置方案，包括光纤环网冗余和线路冗余。通过配置冗余的 ABB CI854 模块和冗余的通信线路，即使主模块或主线路发生故障，备用模块也能无缝接管通信任务，确保PROFIBUS网络持续运行，从而最大程度地保障生产过程的不间断。

4. 无缝集成到ABB控制环境：作为ABB AC800M控制器的原生通信伙伴，ABB CI854 在硬件电气特性、通信协议和工程软件（Control Builder / 800xA）方面实现了最彻底的融合。用户可以在ABB的组态工具中，像配置本地I/O一样直观地配置PROFIBUS网络上的所有从站设备，下载GSD文件，映射通信数据，并进行在线诊断。这种一体化的工程体验，极大地提高了工程师的工作效率，降低了项目开发和维护的复杂度。

5. 全面的诊断与故障排查能力：ABB CI854 提供了从物理层到应用层的全面诊断功能。模块正面的LED指示灯可以快速显示运行状态、总线活动和故障信息。通过ABB的组态软件，用户可以深入查看每个连接从站的详细状态、读取从站的诊断报文、监控通信质量。当网络出现问题时，这些诊断信息能够帮助维护人员快速定位故障点，无论是总线电缆问题、从站掉线还是配置错误，都能一目了然，显著缩短系统停机时间。

应用领域与应用案例

• 应用领域：

  • 过程自动化：在大型化工厂、炼油厂中，用于连接分布在装置各处的PROFIBUS PA仪表（通过DP/PA耦合器）、智能阀门定位器和远程I/O站。

  • 电力行业：在火电厂的全厂辅控系统中，用于连接输煤、除灰、化水、脱硫等各个子系统的PROFIBUS DP设备，实现集中监控。

  • 冶金行业：在高炉、转炉、轧线等复杂系统中，用于连接变频传动装置、智能传感器和远程I/O。

  • 汽车制造：在焊装、涂装、总装车间，用于连接大量的分布式I/O、机器人控制柜和智能设备。

• 应用案例：
  某大型炼化一体化项目中的核心装置——乙烯裂解装置，需要建设一套高度集成、高可靠性的过程控制系统。项目采用了以ABB AC800M控制器为核心、System 800xA为操作平台的解决方案。整个装置共有超过5000个I/O点和数百台智能仪表、阀门定位器。工程师们配置了多个 ABB CI854 模块作为PROFIBUS DP主站，每个 ABB CI854 连接数十个从站设备，包括远程I/O站、DP/PA耦合器（用于连接现场仪表）和变频器。为了确保关键回路的不间断运行，对 ABB CI854 模块和部分关键线路进行了冗余配置。项目投产后，整个PROFIBUS网络运行稳定，数据刷新及时，即使在某些支线故障时，冗余系统也能确保关键数据的持续传输，为装置的安、稳、长、满、优运行提供了坚实的通信保障。

与竞品的对比

与市场上其他主流控制系统的PROFIBUS DP主站模块（如西门子的CP 5614/CP 443-5、霍尼韦尔的FC-TSDI-16M等）相比，ABB CI854 有其独特的竞争优势：

• 与AC800M控制器的深度融合：虽然西门子等品牌的控制器也支持PROFIBUS DP主站，但 ABB CI854 与AC800M控制器在硬件架构和软件层面实现了更深度的集成。在Control Builder中，用户可以像处理本地背板I/O一样，通过拖拽的方式轻松配置PROFIBUS网络上的设备，并进行在线诊断，无需复杂的底层编程或专用调试工具。

• S800 I/O平台的统一性：ABB CI854 采用与所有S800 I/O模块相同的机械和电气接口，可以安装在同一个端子单元上，与I/O模块并排布置。这种统一的平台设计，简化了机柜布局，减少了备件种类，也使得系统扩展更加灵活方便。

• 面向大规模应用的性能：ABB CI854 支持多达96个从站和高达数K字节的数据交换，其设计目标明确指向大规模、高复杂度的过程自动化应用。与一些通用型主站模块相比，它在处理大量从站和高数据负载时的性能和稳定性表现更为出色。

选型建议与注意事项

• 选型建议：

  1. 评估从站数量和网络规模：在选用 ABB CI854 前，必须详细统计需要连接的所有PROFIBUS DP从站设备的数量、类型以及每个从站的数据量。确保不超出模块的最大从站数量和总数据长度限制。对于超大型网络，可能需要配置多个 ABB CI854 模块。

  2. 确定冗余需求：对于连续生产过程的关键应用，应考虑采用冗余配置方案。这包括配置冗余的 ABB CI854 模块、冗余的通信线路（如光纤环网）以及支持冗余的电源模块。

  3. 确认从站设备的GSD文件：确保所有需要连接的PROFIBUS DP从站设备都提供标准的GSD文件，并且与 ABB CI854 兼容。在Control Builder中导入GSD文件是配置从站的第一步。

• 注意事项：

  • 断电操作：在插拔 ABB CI854 模块或进行接线时，务必确保模块所在的端子单元已断电，以防止带电插拔造成模块损坏。

  • 网络拓扑与终端匹配：PROFIBUS DP网络必须采用总线型拓扑，并在两端正确连接终端电阻。在规划网络布线时，应避免星型或树型分支，以保证通信质量。

  • 波特率与电缆长度：PROFIBUS的通信距离与波特率成反比。在选用 ABB CI854 并规划网络时，必须根据实际通信距离选择合适的波特率，并确保所使用的总线电缆符合PROFIBUS标准。

  • 查阅官方手册：在进行硬件组态、参数配置和接线前，强烈建议详细阅读ABB官方发布的 ABB CI854 用户手册和AC800M与PROFIBUS DP通信的配置指南，以获取最准确、最权威的技术信息和操作规范。
