ABB CP405

产品概述

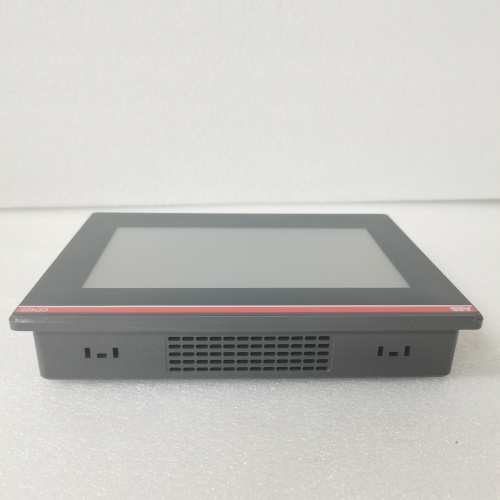

ABB CP405 是ABB人机界面（HMI）产品线中的一款高性能操作面板，属于ABB的CP400系列。作为工业自动化系统中的人机交互核心，ABB CP405 为操作人员和工程师提供了一个直观、高效的可视化和控制平台。该型号采用高分辨率宽屏显示和先进的触摸技术，能够清晰呈现复杂的生产过程画面，并支持通过触摸和功能键进行便捷操作。ABB CP405 秉承了ABB在工业自动化领域的深厚积累，设计用于与ABB的PLC、传动、机器人及现场设备无缝集成，为从单机控制到整厂监控的各种应用场景提供了一个功能强大、可靠性高的人机界面解决方案。

核心参数

ABB CP405 的技术参数体现了其在人机交互领域的高端定位：

• 显示屏： 10.4英寸 TFT彩色液晶显示屏，分辨率达到800 x 600像素（SVGA）

• 显示色彩： 支持65536色，确保图形和趋势曲线显示细腻逼真

• 触摸技术： 电阻式触摸屏，支持手套操作和手指触摸，适应工业现场使用需求

• 处理器： 搭载高性能处理器，确保画面切换和数据处理流畅迅速

• 内存配置： 大容量用户内存，用于存储项目文件、配方数据和生产记录

• 接口配置：

  • 2个独立以太网接口，支持网络冗余或双网络连接

  • 2个USB 2.0主机接口，用于连接鼠标、键盘、U盘等外设

  • 1个USB设备接口，用于与PC进行编程通信

  • 1个RS232串口，用于连接老式设备或特殊外设

  • 1个SD卡插槽，用于项目备份和扩展存储

• 通信协议： 支持OPC UA、Modbus TCP、PROFINET、EtherNet/IP等多种工业通信协议

• 防护等级： 前面板IP65防护等级，防水防尘，适合现场安装

• 工作环境： 设计工作温度为0°C至+55°C，适应各类工业环境

• 安装方式： 前面板安装，开孔尺寸符合工业标准

优势特点

选择 ABB CP405，您将获得以下核心竞争优势：

1. 卓越的可视化效果： ABB CP405 配备10.4英寸高分辨率宽屏，显示面积比传统4:3屏幕更宽广，能够同时展示更多信息。65536色的色彩深度使得流程图、仪表盘和趋势曲线更加生动直观，有助于操作人员快速掌握生产状况。其高亮度LED背光确保了在各类光线环境下都能清晰可见。

2. 强大的通信能力： 双以太网接口是 ABB CP405 的一大亮点。它可以同时连接两个不同的网络（如一个连接控制网络，一个连接办公网络），也可以配置为网络冗余，提高通信可靠性。ABB CP405 支持OPC UA服务器功能，可直接向上位MES或ERP系统提供生产数据，是实现工业4.0和智能制造的关键组件。

3. 灵活的扩展性： 通过USB接口，操作人员可以直接连接鼠标、键盘进行高效操作，或插入U盘进行数据备份、历史数据导出和配方管理。SD卡插槽为项目文件的快速部署和系统恢复提供了便捷途径。这些丰富的接口使得 ABB CP405 能够灵活适应各种应用场景。

4. 直观的操作体验： ABB CP405 结合了触摸屏和功能键的双重操作优势。操作人员可以通过触摸直接操作画面上的按钮和滑块，同时可以使用屏幕旁的可编程功能键快速执行常用操作。这种设计兼顾了灵活性和效率，特别适合需要快速响应的工业环境。

5. 无缝集成ABB生态系统： ABB CP405 与ABB的PLC（如AC500系列）、传动（如ACS880系列）、机器人控制器等产品完美兼容。通过ABB的Automation Builder工程平台，用户可以在一体化的开发环境中完成PLC编程和HMI组态，实现变量共享、标签同步，大大提高了工程效率，降低了调试难度。

应用案例

ABB CP405 凭借其卓越的性能，在众多工业领域发挥着关键作用：

• 过程控制监控： 在化工厂、制药车间和水处理厂中，ABB CP405 作为现场操作站，显示工艺流程、实时参数和历史趋势。操作人员通过 ABB CP405 监控反应釜温度、压力、流量等关键参数，并根据需要调整设定值或手动干预，确保生产过程安全、稳定、高效。

• 机械设备控制： 在包装机械、塑料机械和印刷机械上，ABB CP405 作为设备的主控面板，提供直观的操作界面。操作人员通过触摸屏设置生产参数（如速度、温度、长度），监控设备运行状态，查看故障报警信息，并进行设备维护管理。

• 物料搬运系统： 在自动化立体仓库的出入库站台和输送线控制点，ABB CP405 显示货物信息、设备状态和任务列表。操作人员通过 ABB CP405 确认货物信息，启动或暂停输送任务，处理异常情况，实现与上位WMS系统的协同作业。

• 能源管理： 在工厂的能源监控中心或变电站，ABB CP405 作为能源管理系统的前端，显示电力负荷、电能质量、能耗分布等信息。管理人员通过 ABB CP405 查看历史能耗曲线，分析能源使用效率，及时发现异常消耗并采取措施，助力节能减排。

竞品对比

在高性能人机界面市场中，ABB CP405 的主要竞争对手包括西门子的SIMATIC HMI Comfort Panel系列（如TP900 Comfort）和罗克韦尔的PanelView Plus 7系列。

• 与西门子TP900 Comfort相比： 西门子TP900同样具备9英寸宽屏和丰富的接口。ABB CP405 的优势在于其双以太网接口的原生设计和更开放的通信协议支持（特别是OPC UA），在多网络接入和向上层信息系统集成方面更为便捷。此外，ABB CP405 与ABB传动产品的无缝集成对于以ABB传动为主的用户是一大优势。

• 与罗克韦尔PanelView Plus 7相比： 罗克韦尔的PanelView Plus 7在与ControlLogix/CompactLogix PLC的集成上表现出色，特别是在标签引用和诊断信息显示方面。ABB CP405 则在价格竞争力上通常更具优势，同时其跨平台的通信能力使得在多品牌设备共存的系统中表现更为灵活。

• 与三菱GOT2000系列相比： 三菱GOT2000系列在亚洲市场拥有广泛用户基础，功能丰富且性价比高。ABB CP405 在欧洲市场和应用经验上更为深厚，特别是在过程工业和重工业领域的专用功能块和图形库更为成熟。

总体而言，ABB CP405 以其卓越的可视化效果、强大的双网通信能力和与ABB自动化系统的无缝集成，成为追求高性能和开放性的用户的理想选择。

选型建议

在选择 ABB CP405 时，建议您从以下几个方面进行细致考量：

1. 应用需求分析： 评估您的应用对屏幕尺寸、分辨率和色彩的要求。ABB CP405 的10.4英寸SVGA显示屏适合中等规模的监控需求。如果需要更小的面板，可考虑CP400系列的CP405以下型号（如CP405-TFT-7英寸）；如需更大尺寸，可考虑CP408（12.1英寸）或CP410（15.6英寸）。

2. 连接设备类型： 明确您需要连接的PLC、传动或其他控制器类型及通信协议。ABB CP405 支持广泛的协议，但如果需要连接特殊设备，请提前确认协议支持情况。对于以ABB设备为主的系统，ABB CP405 无疑是首选。

3. 网络结构需求： 根据您的网络拓扑需求选择合适的型号。如果需要连接两个独立网络或实现网络冗余，ABB CP405 的双以太网接口是重要优势。标准版通常配置一个以太网接口，双网口版本需要确认具体型号后缀。

4. 存储与备份策略： 考虑您的项目文件大小和数据记录需求。ABB CP405 提供大容量用户内存，并可扩展SD卡和USB存储。如果需要进行大量历史数据记录或配方存储，建议选用带SD卡插槽的型号并配置大容量存储卡。

5. 环境适应性： 根据安装环境确认防护等级要求。ABB CP405 前面板IP65适合现场安装，但后壳通常需要安装在控制柜内，避免直接暴露在恶劣环境中。

注意事项

在安装和使用 ABB CP405 时，请务必注意以下关键事项：

• 安装开孔： 严格按照 ABB CP405 的安装手册进行控制柜开孔。开孔尺寸必须精确，以确保密封条有效密封，达到IP65防护等级。安装时均匀拧紧固定夹，避免面板变形。

• 电气连接： ABB CP405 需要24V DC稳定供电。请使用经过认证的工业电源模块，并确保电源极性正确。电源线应使用屏蔽电缆，并做好接地处理，防止电磁干扰影响触摸屏的稳定运行。

• 环境光线： 安装位置应避免阳光直射或强光反射，以免影响屏幕可视性。必要时可调整安装角度或增加遮光罩。

• 接地要求： ABB CP405 的接地端子必须可靠接地。良好的接地不仅关系到操作安全，也是保证通信稳定和抗干扰能力的关键。

• 编程软件： ABB CP405 需要使用ABB的Panel Builder 800或Automation Builder中的HMI组态软件进行项目开发。在开始项目前，请确保软件版本与 ABB CP405 的固件版本兼容。

• 定期备份： 定期通过U盘或SD卡备份 ABB CP405 内的项目文件。在设备故障或需要恢复时，可以快速重新部署项目，减少停机时间。

• 清洁保养： 清洁触摸屏表面时应使用软布蘸取少量中性清洁剂轻轻擦拭，避免使用有机溶剂或粗糙材料，以免损伤屏幕表面和防护涂层。

• 静电防护： 在连接或断开 ABB CP405 背部的通信电缆和USB设备时，应注意静电防护，避免直接触碰接口端子。
