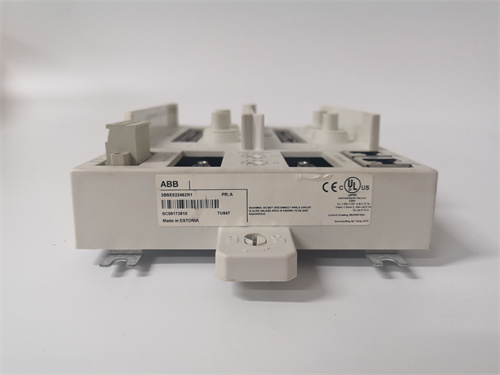

ABB TU841 3BSE020848R1 阿西亚·布朗·勃法瑞 S800 I/O 终端单元

产品描述

ABB TU841 3BSE020848R1 是一款高性能的终端单元，属于 ABB（阿西亚·布朗·勃法瑞）旗下备受赞誉的 S800 I/O 系列分布式控制系统的重要组成部分。作为 ABB 800xA 控制系统中最广泛应用的 I/O 平台之一，S800 I/O 系列以其模块化设计、高可靠性和灵活的配置能力而著称。ABB TU841 是 S800 I/O 系列中的紧凑型终端单元，其完整订货号 3BSE020848R1 确保了其在 ABB 全球供应体系中的唯一性和可追溯性。该终端单元专门设计用于安装 S800 I/O 系列的电子模块（如模拟量输入模块、模拟量输出模块、数字量输入模块、数字量输出模块等），并提供现场接线端子，实现现场信号与控制系统的可靠连接。ABB TU841 3BSE020848R1 通常安装在 DIN 导轨上，作为 S800 I/O 站的基础组件，通过其背板总线为电子模块提供通信和电源连接，同时通过其前端的可插拔接线端子，实现与现场传感器和执行器的简便接线。对于过程工业的自动化工程师、系统集成商和维护人员而言，ABB TU841 是构建 S800 I/O 分布式控制系统的基础，其可靠性和灵活性直接关系到整个控制系统的性能和可维护性。

产品参数

了解 ABB TU841 3BSE020848R1 的技术规格对于正确设计和应用 S800 I/O 系统至关重要：

• 产品型号： ABB TU841

• 完整订货号： ABB TU841 3BSE020848R1

• 系列归属： ABB S800 I/O 系列

• 模块类型： 紧凑型终端单元

• 安装方式： DIN 导轨安装

• 适用电子模块： 可安装 S800 I/O 系列的各种电子模块，包括模拟量 I/O、数字量 I/O、温度测量、频率测量等模块

• 模块位置数量： 可安装一个 S800 I/O 电子模块

• 接线方式： 前端提供可插拔的接线端子，用于连接现场信号线

• 背板总线： 集成了 S800 I/O 背板总线，用于电子模块之间的通信和电源分配

• 电源连接： 通过背板总线为电子模块供电，需要连接外部 24 VDC 电源

• 通信连接： 通过背板总线与相邻的 TU 或通信接口模块连接，实现与上层控制系统的通信

• 防护等级： IP20，适用于安装在控制柜内

• 工作温度： 0°C 至 55°C，适用于工业控制柜环境

• 尺寸： 紧凑型设计，节省控制柜空间

• 认证： CE、UL、CSA 等多种国际认证

优势特点

ABB TU841 3BSE020848R1 凭借其紧凑的设计和与 S800 I/O 系统的完美配合，在过程控制领域拥有显著优势：

• 紧凑灵活的模块化设计： ABB TU841 采用紧凑型设计，每个终端单元仅占用很短的 DIN 导轨长度，可以安装一个 S800 I/O 电子模块。这种设计允许用户根据实际 I/O 点的数量和类型，灵活组合不同的 TU 和电子模块，构建最适合应用需求的 I/O 站。无论是只有几个 I/O 点的小型远程站，还是需要数百个 I/O 点的大型控制站，都可以通过组合 ABB TU841 和其他 S800 I/O 组件轻松实现。

• 简化现场接线： ABB TU841 3BSE020848R1 前端配置的可插拔接线端子，是现场接线的巨大便利。安装和维护人员可以在无需拆卸电子模块的情况下，预先完成现场信号的接线工作。当需要更换电子模块时，也无需重新接线，只需拔下旧模块，插上新模块即可。这种设计大大简化了安装过程，减少了停机时间，提高了系统的可维护性。

• 可靠的电气连接： ABB TU841 的背板总线为电子模块提供了可靠的电源和通信连接。其精密的连接器设计确保了即使在振动环境下，也能保持稳定的电气接触。这种可靠性对于工业环境中的长期连续运行至关重要。

• 清晰的信号标识： 每个 ABB TU841 终端单元上的接线端子都有清晰的编号标识，与电子模块的通道一一对应。同时，TU 上还提供了标签位置，可以标记每个通道的信号名称或位号。这种清晰的标识大大简化了接线和故障排查工作，避免了因接线错误导致的设备故障。

• 与 S800 I/O 电子模块的无缝集成： ABB TU841 作为 S800 I/O 系列的基础组件，与各种 S800 I/O 电子模块实现了完美的机械和电气集成。无论是模拟量输入模块 ABB 3BSE020848R1 对应的电子模块，还是数字量输出模块，都可以轻松地安装到 ABB TU841 上，并通过背板总线与相邻模块和通信接口模块通信。

• 高可靠性设计： ABB TU841 3BSE020848R1 采用工业级材料和严格的制造工艺，能够耐受工业环境中的温度变化、振动和电磁干扰。其坚固的机械结构和可靠的电气连接确保了在各种恶劣环境下的长期稳定运行。

应用案例

ABB TU841 3BSE020848R1 广泛应用于需要分布式 I/O 的各种工业自动化和过程控制领域：

• 化工厂分布式控制系统： 在大型化工厂中，生产过程分布在广阔的区域。ABB TU841 被安装在现场的各种 I/O 柜中，配合相应的电子模块（如模拟量输入模块采集压力、温度、流量变送器信号；数字量输入模块采集泵状态、阀位反馈信号；数字量输出模块控制电磁阀、指示灯等），构建分布式的 S800 I/O 站。这些 I/O 站通过 PROFIBUS DP 或光纤网络与中央控制室的 AC 800M 控制器通信，实现对全厂工艺过程的集中监控。

• 电厂辅机控制系统： 在火力发电厂中，锅炉、汽轮机和发电机以外的辅机系统（如输煤系统、除灰系统、水处理系统）通常分布在厂区的各个角落。ABB TU841 被用于构建这些辅机系统的远程 I/O 站，采集各种设备的运行状态和工艺参数，并通过现场总线与辅网控制系统通信，实现辅机系统的集中控制和优化运行。

• 水处理厂远程站： 在自来水厂和污水处理厂，工艺流程沿水流方向线性分布，从进水口、预处理、生化反应、沉淀、过滤到出水口，各个工艺段相距较远。ABB TU841 被安装在各工艺段的现场控制柜中，配合相应的 I/O 模块，采集本地的水位、流量、压力、水质等信号，并控制本地的泵、阀门和鼓风机。这些远程 I/O 站通过光纤环网与中央控制室通信，实现全厂的集中监控和自动化运行。

• 石油天然气计量站： 在石油和天然气的计量站和阀室中，需要采集流量、压力、温度等参数，并控制阀门。ABB TU841 被用于构建这些无人值守站点的远程 I/O 单元，通过 RTU 或直接通过通信网络与调度中心通信，实现远程监视和控制。

• 制药厂批次控制系统： 在制药厂的原料药和制剂生产车间，ABB TU841 被用于构建批次控制系统的 I/O 站，采集反应釜的温度、压力、pH 值等信号，控制加料阀、搅拌电机和加热/冷却系统，实现精确的批次过程控制。

竞品对比

与其他主流 DCS 和 PLC 厂商的 I/O 终端单元（如西门子的 ET 200M 有源背板模块、罗克韦尔的 Flex I/O 终端底座、施耐德的 Advantys STB 基础模块、霍尼韦尔的 I/O 终端单元）相比，ABB TU841 3BSE020848R1 展现出其独特的定位和优势：

• S800 I/O 系统的广泛接受度： ABB 的 S800 I/O 系列是全球范围内应用最广泛的分布式 I/O 平台之一。ABB TU841 作为该系列的紧凑型终端单元，受益于这一广泛接受度，被全球各地的工程公司、设计院和最终用户所熟知和采用。

• 与 ABB 800xA 系统的原生集成： ABB TU841 与 ABB 800xA 控制系统实现了完美的集成。在 800xA 的工程环境中，用户可以方便地对安装在 TU841 上的各种电子模块进行配置和诊断。这种原生的集成性确保了从现场信号到控制器再到人机界面的整个信号链的一致性和可靠性。

• 模块化与灵活性的完美平衡： ABB TU841 的紧凑设计使得 I/O 配置具有极高的灵活性。用户可以精确地根据 I/O 点的类型和数量组合 TU 和电子模块，既避免了 I/O 点的浪费，又保证了系统的可扩展性。这种模块化与灵活性的平衡是许多竞争对手难以企及的。

• 成熟的技术与长期可靠性： ABB 的 S800 I/O 系列已经过二十多年的市场考验，其可靠性和稳定性已经过全球无数工业应用的验证。ABB TU841 3BSE020848R1 作为该系列的经典产品，继承了这一成熟的技术平台，为用户提供了值得信赖的长期可靠性。

选型建议与注意事项

在涉及 ABB TU841 3BSE020848R1 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整订货号核对： 在订购备件时，务必使用完整的订货号 ABB TU841 3BSE020848R1 进行核对，确保获得准确的产品。TU841 可能有不同的版本，如不同的接线端子类型（螺丝端子或弹簧端子），必须与您现有系统或项目需求完全匹配。

2. 电子模块兼容性确认： ABB TU841 设计用于安装 S800 I/O 系列的标准电子模块。在选型时，务必确认您计划使用的电子模块（如模拟量输入模块、数字量输出模块等）与 TU841 完全兼容。

3. DIN 导轨安装： ABB TU841 采用 DIN 导轨安装，应使用符合 EN 50022 标准的 35 mm 导轨。确保导轨安装牢固，有足够的承载能力。

4. 电源连接： ABB TU841 本身不提供电源转换功能，需要为其提供外部 24 VDC 电源。在安装时，需要按照接线图正确连接电源线，并确保电源容量足以支持所有安装在其上的电子模块的功耗。

5. 通信连接： 在构建 S800 I/O 站时，需要通过背板总线连接相邻的 TU 和通信接口模块。确保所有模块正确并紧密地连接在一起，背板总线连接器完好无损。

6. 接线端子操作： ABB TU841 的接线端子是可插拔的，在接线时，应将端子从底座上拔下，完成接线后再插回。这样可以避免在狭小空间内操作，提高接线效率和可靠性。在插拔端子时，应确保模块电源已断开或采取必要的安全措施。

7. 标签标识： 建议在每个 TU841 的标签位置上清晰标识每个通道的 I/O 信号名称或位号。这对于现场维护和故障排查非常有益，可以大大减少误操作的可能性。
