产品描述

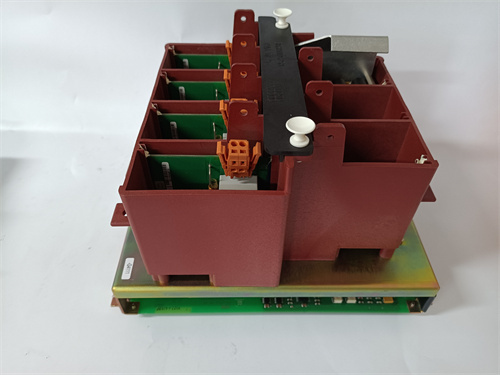

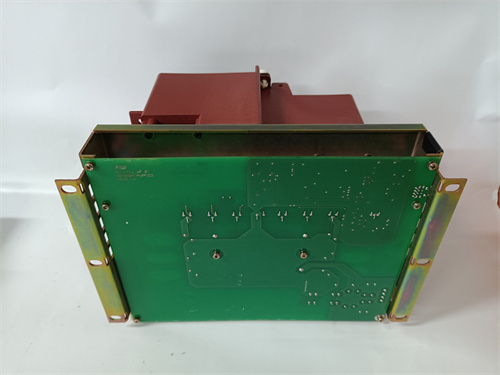

ABB 3BHB005245R0101 是一款高性能的励磁系统接口板，属于 ABB（阿西亚·布朗·勃法瑞）旗下 Unitrol 系列励磁系统的的重要组成部分。作为 ABB 在同步发电机励磁控制领域的核心产品，Unitrol 系列广泛应用于各类发电厂，包括火力发电厂、水力发电厂、核电站以及风力发电和燃气轮机发电厂。ABB 3BHB005245R0101 作为 Unitrol 励磁系统中的关键接口板，专门设计用于实现励磁调节器与现场功率设备之间的信号转换、隔离和驱动功能。该接口板通常安装在 Unitrol 励磁柜内，作为励磁调节器（如 DCS 600 或 UNITROL 6000 系列）与功率单元（如可控硅整流桥、灭磁开关、磁场断路器）之间的桥梁。它接收来自调节器的低压触发脉冲，经过功率放大和隔离后，驱动可控硅整流器；同时接收来自电压互感器（PT）和电流互感器（CT）的二次信号，进行滤波、隔离和转换后，将代表发电机实时电压和电流的信号送入励磁调节器。对于发电厂的电气维护工程师、励磁系统专家和电厂运行人员而言，ABB 3BHB005245R0101 是确保发电机励磁系统稳定、可靠运行的关键组件，其性能和可靠性直接关系到发电机组的电压质量、无功功率调节能力和电网稳定性。
产品参数
了解 ABB 3BHB005245R0101 的技术规格对于正确诊断励磁系统故障和进行备件更换至关重要：
产品型号： ABB 3BHB005245R0101
系列归属： ABB Unitrol 系列励磁系统
模块类型： 励磁系统接口板 / 信号调理板
核心功能：
接收励磁调节器的触发脉冲，进行功率放大和隔离，驱动可控硅整流器
接收来自电压互感器（PT）的电压信号，进行滤波、隔离和转换
接收来自电流互感器（CT）的电流信号，进行滤波、隔离和转换
处理灭磁开关、磁场断路器等开关设备的狀態反馈信号
输入信号处理： 接收来自 PT 和 CT 的交流模拟信号（通常为 0-250V AC 和 0-5A AC），进行精密整流、滤波和隔离转换，输出标准直流信号至 A/D 转换板
触发脉冲输出： 接收来自调节器的低压触发脉冲，经过脉冲变压器隔离和功率放大后，输出高能脉冲去触发功率可控硅整流器
开关量接口： 提供与外部开关设备（如灭磁开关、磁场断路器）的状态反馈接口，将高电压开关量信号转换为逻辑电平信号供调节器读取
电源要求： 通常需要多路直流电源供电，如 ±15V 和 +5V，用于板载运放和逻辑电路的工作
隔离等级： 提供强电侧与弱电侧之间的高耐压隔离（通常为 2500V AC 以上），以保障调节器安全
诊断与指示： 板载多个 LED 指示灯，用于显示电源状态、触发脉冲输出状态和关键开关量输入状态，方便现场快速诊断
连接方式： 通过板载的高密度接线端子或专用电缆连接器与外部设备相连，通过背板总线或扁平电缆与调节器核心板相连
涂层保护： 通常具有加强的防护涂层，适用于发电厂恶劣环境
工作温度： 针对发电厂环境设计，适应较宽的温度范围
优势特点
ABB 3BHB005245R0101 凭借其专业的接口设计和出色的信号处理能力，在发电机励磁控制领域拥有显著优势：
高精度信号调理： 励磁系统对发电机电压和电流的测量精度要求极高，因为任何微小的误差都会影响电压调节的精度和无功功率分配的准确性。ABB 3BHB005245R0101 采用高精度、低温漂的运算放大器和精密电阻，对来自 PT 和 CT 的原始信号进行精确调理，确保励磁调节器能够准确感知发电机的实时运行状态，是实现高精度电压调节和无功功率控制的基础。
强大的电气隔离能力： 发电机励磁系统工作在高电压、大电流环境中，励磁变压器的原边直接与发电机出口母线相连，电压可达数 kV 至数十 kV，对控制回路构成严重威胁。ABB 3BHB005245R0101 在其输入/输出通道上均设计了高耐压隔离电路，如用于模拟量输入的隔离放大器和用于脉冲输出的脉冲变压器。这些隔离措施有效阻断了高电压窜入低压控制回路的路径，保护了昂贵的数字励磁调节器，并保障了操作人员的安全。
可靠的脉冲触发能力： 可控硅整流器的可靠导通需要足够功率和陡峭前沿的触发脉冲。ABB 3BHB005245R0101 的脉冲输出级经过专门优化设计，能够提供足够高的瞬时功率和快速的上升沿，确保可控硅能够被准确、可靠地触发，即使在电网电压波动或励磁系统负载变化的情况下也能稳定工作，避免出现缺相或误触发导致的励磁电流波动。
丰富的接口与功能集成： ABB 3BHB005245R0101 在一块电路板上集成了励磁系统所需的多种接口功能，包括模拟量输入调理、脉冲输出驱动和开关量输入/输出接口。这种高度集成的设计简化了励磁柜的内部接线，减少了潜在的故障点，提高了系统的整体可靠性。
坚固的工业设计与防护涂层： 发电厂环境往往伴随着高温、振动、电磁干扰和可能的腐蚀性气体。ABB 3BHB005245R0101 采用工业级元器件和严格的制造工艺，其加强的防护涂层能够有效防止潮湿、盐雾和腐蚀性物质对电路板的侵蚀，大大提高了模块在恶劣发电厂环境中的长期运行可靠性。
与 Unitrol 系统的无缝集成： 作为 ABB Unitrol 励磁系统的原生接口板，ABB 3BHB005245R0101 与 Unitrol 的调节器、电源模块和功率单元实现了完美的匹配。在 ABB 的励磁系统调试软件中，工程师可以方便地对接口板的参数进行配置和监视，确保整个励磁系统作为一个整体，其性能得到最优发挥。
应用案例
ABB 3BHB005245R0101 主要应用于使用 ABB Unitrol 励磁系统的各类发电厂中：
火力发电厂汽轮发电机励磁： 在燃煤和燃油发电厂的大型汽轮发电机组中，ABB 3BHB005245R0101 作为 Unitrol 励磁系统的接口板，安装于励磁柜内。它负责采集发电机机端电压互感器（PT）和电流互感器（CT）的信号，接收并放大来自数字调节器的脉冲，去触发励磁变压器的可控硅，实现对发电机励磁电流的闭环控制，确保机组在并网运行和孤网运行模式下都能稳定运行，维持电网电压稳定，并为电网提供必要的无功支撑。
水力发电厂水轮发电机励磁： 在水电站，水轮发电机的转速随水头变化，励磁系统需要快速响应以维持机端电压恒定。ABB 3BHB005245R0101 在 Unitrol 励磁系统中承担信号调理和脉冲放大的关键角色，确保励磁系统能够根据工况变化快速、精确地调节励磁电流，提高电力系统的稳定性。
燃气轮机发电机组励磁： 在联合循环电厂中，燃气轮发电机组的启停频繁，对励磁系统的响应速度和可靠性要求很高。ABB 3BHB005245R0101 以其快速响应和高可靠性，满足燃气轮机的特殊要求，确保机组在各种工况下的安全稳定运行。
核电站常规岛发电机励磁： 在核电站的常规岛部分，汽轮发电机组的励磁系统同样采用 Unitrol 系列。ABB 3BHB005245R0101 作为其中的接口板，以其高可靠性和长寿命，满足核电站对设备可靠性的严格要求。
小型水电站和工业自备电厂： 在各种小型水电站和企业自备电厂的励磁系统中，ABB 3BHB005245R0101 也得到广泛应用，为这些机组的稳定运行提供保障。
竞品对比
与其他主流励磁系统厂商的接口板卡（如西门子的 Thyripol 系列接口板、GE 的 EX2000 系列接口板、巴斯勒的 DECS 系列接口板）相比，ABB 3BHB005245R0101 展现出其独特的定位和优势：
Unitrol 系统的原生集成： ABB 3BHB005245R0101 是为 ABB Unitrol 励磁系统量身定制的接口板。它与 Unitrol 的数字调节器、电源模块和功率单元在电气特性和通信协议上实现了完美匹配，确保了整个励磁系统作为一个整体，其性能得到最优发挥。这种原生的集成性是通用接口板无法比拟的。
ABB 的励磁技术积累： ABB 在同步发电机励磁领域拥有超过百年的技术积累和无数成功案例。ABB 3BHB005245R0101 的设计充分体现了 ABB 对励磁系统需求的深刻理解，其信号调理的精度、响应速度和可靠性都是针对发电机励磁的特殊要求而优化的。
卓越的可靠性与环境适应性： 励磁系统接口板需要在发电厂的高温、强电磁干扰环境中长期连续运行。ABB 3BHB005245R0101 采用工业级元器件、严格的制造工艺和加强的防护涂层，其可靠性经过了全球无数发电项目的长期验证，确保了发电机组的长期安全稳定运行。
全球化的服务网络： 选择 ABB 3BHB005245R0101 意味着可以获得 ABB 遍布全球的技术支持和工程服务网络的支持。无论是备件供应、紧急维修还是系统升级，ABB 都能够提供专业、及时的帮助。
选型建议与注意事项
在涉及 ABB 3BHB005245R0101 的选型、安装或维护工作时，请务必留意以下几点：
完整型号核对： 在订购备件时，务必使用完整的订货号 ABB 3BHB005245R0101 进行核对，确保获得准确的产品。不同后缀或版本的接口板可能在功能、硬件版本或固件上存在差异，必须与您现有模块完全一致。
断电操作与安全规程： ABB 3BHB005245R0101 连接着发电机 PT、CT 等高压设备以及可控硅等功率器件。在进行任何插拔操作前，必须严格遵守电厂的安全操作规程，确保励磁系统已完全停机，励磁变压器高压侧已断开，并等待足够时间让电容器放电完毕。非专业人员严禁操作。
跳线与电位器设置记录： ABB 3BHB005245R0101 上可能有一些硬件跳线和可调电位器，用于配置输入信号范围、校准零点或调整脉冲参数。在拆卸旧板卡之前，务必详细记录每个跳线的位置和每个电位器的当前刻度，以便在新板卡上进行完全相同的设置。
防静电保护： ABB 3BHB005245R0101 是一块精密电子板卡，包含对静电敏感的元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件隐性损伤。
参数备份与系统联调： 更换 ABB 3BHB005245R0101 后，虽然硬件接口相同，但通常仍需对励磁调节器的部分参数（如 PT/CT 变比、零漂校正等）进行核对和微调。更换完成后，应在专业工程师指导下进行必要的系统联调和功能测试，确保电压调节精度和脉冲输出正常，方可投入正式运行。
来源可靠性： 鉴于 ABB 3BHB005245R0101 对发电机安全运行至关重要，建议通过 ABB 官方或其授权的专业分销商进行采购，以确保板卡为全新正品，并获得必要的技术支持和质量保证。避免购买来源不明的二手或翻新板卡，其性能和质量无法得到保障。
