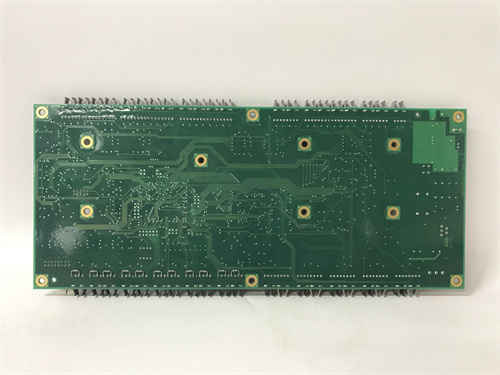

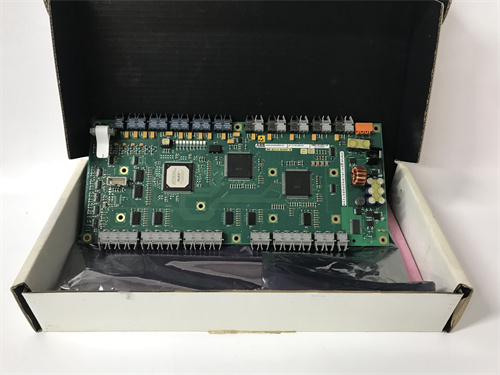

ABB UFC718AE101 HIEE300936R0101 阿西亚·布朗·勃法瑞 励磁系统控制单元

产品描述

ABB UFC718AE101 HIEE300936R0101 是一款高性能的励磁系统控制单元，属于 ABB（阿西亚·布朗·勃法瑞）旗下 Unitrol 系列励磁系统的重要组成部分。作为 ABB 在同步发电机励磁控制领域的核心产品，Unitrol 系列广泛应用于各类发电厂，包括火力发电厂、水力发电厂、核电站以及风力发电和燃气轮机发电厂。ABB UFC718AE101 作为 Unitrol 励磁系统中的核心控制单元，专门设计用于执行复杂的励磁控制算法，实现对发电机电压、无功功率和功率因数的精确调节。该模块的完整订货号 HIEE300936R0101 代表了特定的硬件版本和功能配置，确保了其在 ABB 全球供应体系中的唯一性和可追溯性。ABB UFC718AE101 HIEE300936R0101 通常安装在 Unitrol 励磁柜内，作为整个励磁系统的控制核心，接收来自电压互感器（PT）和电流互感器（CT）的发电机运行参数，执行自动电压调节（AVR）、无功功率调节和电力系统稳定器（PSS）等控制算法，并通过其输出接口向功率单元（可控硅整流器）发送触发脉冲，实现对发电机励磁电流的精确控制。对于发电厂的电气维护工程师、励磁系统专家和电厂运行人员而言，ABB UFC718AE101 HIEE300936R0101 是确保发电机励磁系统稳定、可靠运行的核心组件，其控制精度和可靠性直接关系到发电机组的电压质量、无功功率调节能力和电网稳定性。

产品参数

了解 ABB UFC718AE101 HIEE300936R0101 的技术规格对于正确诊断励磁系统故障和进行备件更换至关重要：

• 产品型号： ABB UFC718AE101

• 完整订货号： ABB UFC718AE101 HIEE300936R0101

• 系列归属： ABB Unitrol 系列励磁系统

• 模块类型： 励磁系统控制单元 / 自动电压调节器（AVR）

• 核心功能：

  • 执行自动电压调节（AVR）算法

  • 执行无功功率调节算法

  • 集成电力系统稳定器（PSS）功能

  • 实现励磁电流的闭环控制

  • 处理发电机起励、停机、并网和限流等逻辑

• 处理器： 高性能数字信号处理器（DSP），用于实时执行复杂的控制算法

• 输入信号处理： 接收来自电压互感器（PT）和电流互感器（CT）的模拟信号，进行精密模数转换

• 输出信号： 产生可控硅整流器的触发脉冲，通过脉冲放大板驱动功率单元

• 通信接口： 支持多种通信协议，用于与电厂 DCS、SCADA 系统和手持编程器通信

• 人机界面： 可通过面板或手持编程器进行参数设置和状态监视

• 保护功能： 集成多种励磁系统保护功能，包括过励限制、欠励限制、V/Hz 限制和电力系统稳定器

• 诊断功能： 全面的自诊断功能，包括 CPU 自检、内存检查、输入/输出通道监测和通信监视

• 电源要求： 需要稳定的直流电源供电

• 工作温度： 针对发电厂环境设计，适应较宽的温度范围

• 安装方式： 插拔式模块，安装在 Unitrol 励磁柜的专用卡槽内

• 涂层保护： 通常具有加强的防护涂层，适用于发电厂恶劣环境

优势特点

ABB UFC718AE101 HIEE300936R0101 凭借其卓越的控制性能和与 Unitrol 系统的深度集成，在发电机励磁控制领域拥有显著优势：

• 高精度电压调节： ABB UFC718AE101 的核心功能是精确控制发电机端电压。采用高精度的模数转换器和先进的数字控制算法，它能够将发电机电压精确地维持在设定值附近，稳态精度可达 0.5% 或更高。无论是单机运行还是并网发电，这种高精度的电压控制都能确保电能质量符合电网要求，避免电压波动对用电设备的影响。

• 增强的电力系统稳定性： ABB UFC718AE101 HIEE300936R0101 集成了先进的电力系统稳定器（PSS）功能。PSS 通过向励磁系统提供一个与转子速度偏差成比例的附加信号，产生正阻尼转矩，有效抑制电力系统的低频振荡，提高互联电网的动态稳定性。这对于大型发电机组在复杂电网环境下的稳定运行至关重要。

• 完善的限制和保护功能： 为了确保发电机和励磁系统的安全，ABB UFC718AE101 内置了完善的各种限制和保护功能。过励限制器防止发电机转子绕组长时间过载；欠励限制器防止发电机因过度进相运行而导致端部发热和静态稳定性降低；V/Hz 限制器防止发电机在低频运行时产生过电压。这些保护功能确保发电机始终在其安全运行曲线（P-Q 图）范围内工作，避免设备损坏。

• 快速的动态响应： 当电网发生故障或负载突然变化时，励磁系统需要快速响应以维持电压稳定。ABB UFC718AE101 HIEE300936R0101 采用高速数字处理器和优化的控制算法，能够毫秒级响应电压变化，快速调节励磁电流，为电网提供必要的无功支撑，帮助系统快速恢复到稳定状态。

• 灵活的配置和参数整定： 通过手持编程器或上位机软件，工程师可以对 ABB UFC718AE101 的数百个控制参数进行现场整定和优化。这些参数包括 PID 增益、限制值、PSS 参数等，可以根据不同的发电机型号和电网工况要求进行灵活配置，确保励磁系统在任何情况下都能达到最佳性能。

• 全面的自诊断功能： ABB UFC718AE101 HIEE300936R0101 内置了强大的自诊断功能，能够持续监测自身的运行状态。当检测到 CPU 异常、内存错误、输入信号异常或通信故障时，模块能够立即通过报警输出和故障代码向运行人员发出警报，为快速定位和解决问题提供了有力支持。

• 与 Unitrol 系统的无缝集成： 作为 ABB Unitrol 励磁系统的原生控制单元，ABB UFC718AE101 与 Unitrol 的电源模块、脉冲放大板、接口板等实现了完美的匹配。在 ABB 的励磁系统调试软件中，工程师可以方便地对所有控制参数进行配置和监视，确保整个励磁系统作为一个整体，其性能得到最优发挥。

应用案例

ABB UFC718AE101 HIEE300936R0101 主要应用于使用 ABB Unitrol 励磁系统的各类发电厂中，作为核心的励磁控制器：

• 大型火电厂汽轮发电机励磁： 在 300MW、600MW 甚至 1000MW 的大型燃煤发电厂中，汽轮发电机组的励磁系统采用 ABB Unitrol 系列。ABB UFC718AE101 HIEE300936R0101 作为励磁柜的核心控制单元，负责实时采集发电机机端电压和电流，执行 AVR 和 PSS 算法，并产生触发脉冲去控制可控硅整流器，实现对发电机励磁电流的闭环控制。它确保机组在并网运行和孤网运行模式下都能稳定运行，维持电网电压稳定，并为电网提供必要的无功支撑。在电网发生故障时，其快速的动态响应能力有助于维持电力系统稳定。

• 燃气轮机发电机组： 在联合循环电厂的燃气轮机发电机组中，启停频繁，对励磁系统的响应速度和可靠性要求很高。ABB UFC718AE101 HIEE300936R0101 以其快速响应和高可靠性，满足燃气轮机的特殊要求，确保机组在各种工况下的安全稳定运行，并能够在频繁的启停过程中提供稳定的电压控制。

• 水力发电厂： 在水电站，水轮发电机的转速随水头变化，励磁系统需要快速响应以维持机端电压恒定。ABB UFC718AE101 HIEE300936R0101 作为励磁系统的核心，能够根据工况变化快速、精确地调节励磁电流，提高电力系统的稳定性。其集成的 PSS 功能对于抑制水轮发电机组可能引起的低频振荡尤其重要。

• 核电站常规岛： 在核电站的常规岛部分，汽轮发电机组的励磁系统对可靠性的要求极高。ABB UFC718AE101 HIEE300936R0101 以其高可靠性和长寿命，满足核电站对设备可靠性的严格要求。其全面的自诊断功能和冗余设计选项（如果配置）进一步提高了系统的可用性。

• 工业自备电厂： 在各种工业企业的自备电厂中，ABB UFC718AE101 HIEE300936R0101 为励磁系统提供精确的控制，保障企业生产的电力供应和电能质量
