产品描述

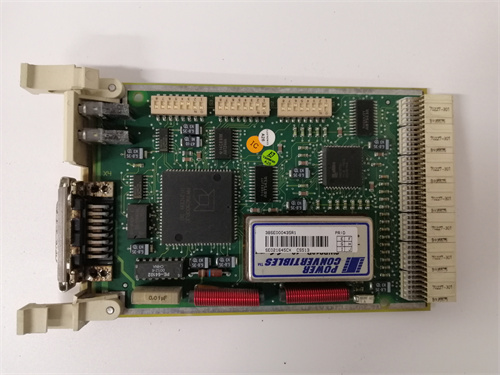

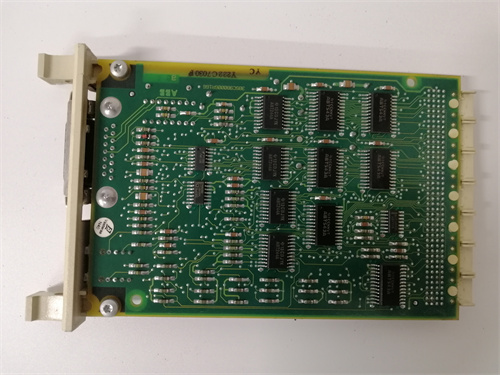

ABB CS513AK01 3BSE091971R1 是ABB Ability™ System 800xA分布式控制系统中的核心控制器模块，属于AC 500-S系列安全控制器。该模块专为功能安全应用而设计，符合IEC 61508 SIL 3安全完整性等级要求，承担着紧急停车、安全联锁、火灾及气体检测系统（F&G）、燃烧器管理等关键安全功能的执行任务。
ABB CS513AK01 3BSE091971R1 采用双通道冗余架构设计，内置独立的安全逻辑处理器，支持PROFIsafe安全通信协议，可与ABB的S800 I/O模块、安全I/O模块无缝集成。其模块化设计使其能够灵活配置于System 800xA安全系统中，构建符合国际安全标准的高可用性安全仪表系统（SIS）。该模块广泛应用于石油化工、电力、油气、制药等过程工业的关键安全保护场景。
产品参数
安全等级：IEC 61508 SIL 3、IEC 61511 SIL 3
处理器：32位RISC处理器，双通道冗余
内存：4 MB程序内存，8 MB数据内存
存储：2 MB Flash（安全系统与应用程序）
通信接口：2个PROFIBUS DP接口，支持PROFIsafe安全协议；1个以太网接口，支持Modbus TCP
冗余支持：1oo2双冗余架构，支持CPU冗余、电源冗余、通信冗余
I/O扩展：通过PROFIBUS DP连接S800 I/O站，最大支持数千点I/O
诊断覆盖率：>99%（内置自诊断功能）
响应时间：<50 ms（紧急停车信号处理）
工作温度：-25 °C 至 +70 °C（工业级宽温）
防护等级：IP20
认证：TÜV SIL 3认证、UL、CE、ATEX、IECEx
优势与特点
SIL 3安全等级认证
ABB CS513AK01 3BSE091971R1 通过TÜV SIL 3认证，符合IEC 61508和IEC 61511国际标准，可满足石油化工、电力、油气等行业最高等级的安全保护要求。
双通道冗余安全架构
内置双冗余安全处理器，采用1oo2表决架构，任一通道故障不影响安全功能执行，同时内置丰富的自诊断功能，确保安全系统的高可用性和可靠性。
PROFIsafe安全通信
支持PROFIsafe安全协议，ABB CS513AK01 3BSE091971R1 可通过PROFIBUS DP与安全I/O模块进行安全数据交换，实现安全信号的安全传输，避免通信故障导致的安全功能失效。
深度集成System 800xA生态系统
作为ABB System 800xA平台的安全控制器，ABB CS513AK01 3BSE091971R1 与ABB的S800 I/O模块、操作员站、工程站实现原生集成，支持统一的工程组态、报警管理和历史数据记录。
宽温与恶劣环境适应性
工作温度范围覆盖-25°C至+70°C，并具备抗振动、抗冲击、抗电磁干扰设计，适用于化工厂、海上平台、发电厂等严苛工业环境。
应用领域与应用案例
应用领域
石油化工装置紧急停车系统（ESD）
燃气轮机与蒸汽轮机安全保护
燃烧器管理系统（BMS）
火灾及气体检测系统（F&G）
压缩机防喘振与安全联锁
制药过程安全保护
海上平台安全仪表系统（SIS）
应用案例
某大型炼化企业在重整装置紧急停车系统升级改造中，采用 ABB CS513AK01 3BSE091971R1 作为安全控制器，配合ABB S800安全I/O模块，构建了双冗余SIL 3等级安全仪表系统。该系统监测反应器温度、压力、可燃气体浓度等关键参数，在异常情况下可在50毫秒内完成紧急停车。系统投运两年以来，成功避免了多次潜在的安全事故，并通过了TÜV功能安全审核。
在另一个案例中，某海上油气平台利用 ABB CS513AK01 3BSE091971R1 构建火灾及气体检测系统，实现平台全区域的火警和气体泄漏监测。该模块凭借其宽温设计和高抗腐蚀能力，在海洋高盐雾环境中稳定运行超过5年，同时通过PROFIsafe协议将安全信号可靠传输至中央控制室，大幅提升了平台的安全管理水平。
竞品对比
相较于通用型安全PLC，ABB CS513AK01 3BSE091971R1 在过程工业安全保护领域具有深度优化和行业积淀，其PROFIsafe通信支持和System 800xA原生集成更适合石油化工等连续过程工业场景。与同级别竞品相比，该模块在系统集成度、环境适应性和诊断覆盖率方面优势明显。
选型建议与注意事项
选型建议
若您的应用场景为石油化工装置紧急停车、燃烧器管理或火灾及气体检测，ABB CS513AK01 3BSE091971R1 是System 800xA安全平台下的标准选择，建议搭配ABB的S800安全I/O模块（如S800 I/O）和冗余电源模块使用。
对于SIL 3等级应用，建议采用双冗余配置，即配置一块 ABB CS513AK01 3BSE091971R1（内置双通道冗余）即可满足1oo2架构要求，同时配合冗余电源和冗余PROFIBUS网络，确保最高等级的安全可用性。
若系统需与第三方设备进行安全通信，可利用 ABB CS513AK01 3BSE091971R1 的PROFIsafe协议，通过PROFIBUS DP与具备PROFIsafe能力的变频器、阀门定位器等设备实现安全数据交换。
对于需要远程监控和维护的应用，建议通过以太网接口将 ABB CS513AK01 3BSE091971R1 接入System 800xA资产监控平台，实现安全事件的追溯分析和预测性维护。
注意事项
该模块为System 800xA安全系统专用控制器，工程组态需使用ABB的800xA安全版工程软件，该软件需经过功能安全培训的工程师操作，选型时需纳入培训和认证预算。
安全逻辑的修改和变更需遵循IEC 61511安全生命周期管理流程，任何修改均需进行安全验证和回归测试，不可直接在生产环境中在线修改。
ABB CS513AK01 3BSE091971R1 的PROFIBUS通信网络需采用专用屏蔽电缆，并按照PROFIBUS安装规范进行布线，避免通信干扰导致安全功能降级。
在系统调试阶段，建议充分进行故障模拟测试（如模拟I/O故障、通信中断、通道故障等），验证安全逻辑的可靠性和系统恢复能力，并记录测试结果以备安全审计。
若应用于化工、油气等防爆区域，需确认模块具备相应的ATEX或IECEx认证，并按照防爆规范进行安装和维护，严禁带电插拔模块。
安全系统需定期进行功能安全审核，包括SIL等级验证、诊断覆盖率测试、响应时间测试等，确保 ABB CS513AK01 3BSE091971R1 在整个生命周期内持续满足SIL 3要求。
建议将安全系统的事件日志和诊断信息通过System 800xA上传至企业级安全管理系统，实现安全事件的集中管理和追溯分析，便于持续改进。
