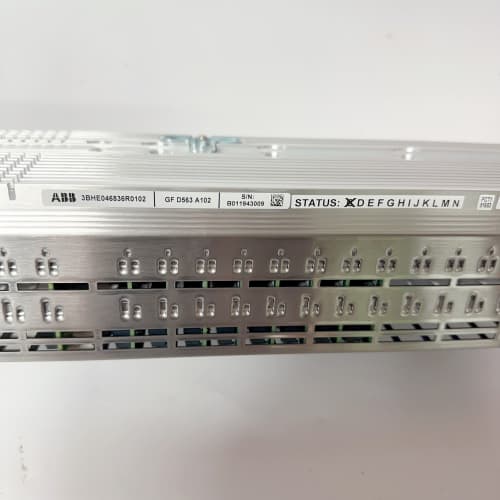

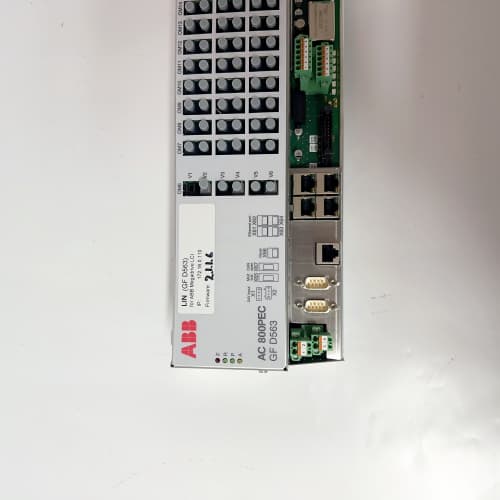

ABB 3BHE046836R0102 GFD563A102

产品描述

ABB 3BHE046836R0102 GFD563A102 是ABB公司推出的一款高性能励磁系统接口模块，属于ABB Unitrol 6000系列励磁控制系统的重要组成部分。该模块作为励磁系统与外部设备之间的接口单元，负责处理励磁调节器与现场设备之间的信号转换、隔离和通信，广泛应用于同步发电机的励磁控制系统中。

ABB 3BHE046836R0102 GFD563A102 采用高可靠性的工业级设计，内置光电隔离和信号调理电路，能够将来自励磁调节器的控制信号转换为适合晶闸管触发单元、功率单元等设备接收的信号格式，同时将现场反馈信号（如电压、电流、温度等）隔离处理后送入励磁调节器。其模块化设计使其能够无缝集成于ABB Unitrol 6000励磁系统中，与ABB的励磁调节器、功率单元、保护装置协同工作，构建高可靠性、高动态响应的同步发电机励磁控制系统。该模块广泛应用于火力发电、水力发电、燃气发电等领域的同步发电机励磁控制。

产品参数

• 产品类型：励磁系统接口模块

• 所属系列：ABB Unitrol 6000系列

• 输入信号：来自励磁调节器的PWM控制信号、模拟量设定值

• 输出信号：晶闸管触发脉冲（6脉冲或12脉冲）、模拟量输出（4-20 mA）

• 反馈信号输入：励磁电流、励磁电压、定子电压、定子电流等（隔离输入）

• 隔离电压：输入输出之间：2500 VAC；通道之间：1500 VAC

• 通信接口：光纤接口（用于与功率单元通信），RS-485（Modbus RTU）

• 诊断功能：LED状态指示、自诊断功能、故障记录

• 工作温度：-10 °C 至 +55 °C

• 防护等级：IP20

• 电源：24 VDC（来自励磁系统机架）

• 认证：CE、UL

优势与特点

1. 高可靠性励磁接口
   ABB 3BHE046836R0102 GFD563A102 采用光电隔离技术，有效隔离励磁调节器与高电压功率单元之间的电气联系，保护调节器免受现场高压干扰和瞬态冲击的损害，确保励磁系统安全运行。

2. 灵活的触发脉冲输出
   支持6脉冲和12脉冲晶闸管整流桥触发模式，ABB 3BHE046836R0102 GFD563A102 可根据发电机容量和励磁系统配置灵活选择，适用于从小型机组到大型机组的各种应用场景。

3. 光纤通信接口
   内置光纤通信接口，ABB 3BHE046836R0102 GFD563A102 可通过光纤与ABB Unitrol 6000功率单元进行高速、抗干扰的数据交换，实现励磁调节器与功率单元之间的电气隔离，适用于高压、强电磁干扰环境。

4. 完善的信号调理与隔离
   模块内置高精度信号调理电路，ABB 3BHE046836R0102 GFD563A102 可对励磁电流、电压等反馈信号进行精确转换和隔离处理，确保励磁调节器获得高质量的反馈信号，实现精确的电压和无功功率控制。

5. 深度集成Unitrol 6000系统
   作为ABB Unitrol 6000励磁系统的标准接口模块，ABB 3BHE046836R0102 GFD563A102 与ABB的励磁调节器、功率单元、保护模块实现原生兼容，确保系统整体的可靠性和动态响应性能。

应用领域与应用案例

应用领域

• 火力发电机组励磁系统

• 水力发电机组励磁系统

• 燃气发电机组励磁系统

• 核电站发电机励磁系统

• 工业同步电机励磁控制

• 大型压缩机驱动电机励磁

应用案例

某大型火力发电厂600MW汽轮发电机组采用ABB Unitrol 6000励磁系统，配置 ABB 3BHE046836R0102 GFD563A102 作为励磁调节器与功率单元之间的接口模块。该模块将调节器的PWM控制信号转换为12脉冲晶闸管触发脉冲，并通过光纤通信与功率单元实现隔离连接。系统投运后，励磁系统动态响应性能优异，成功通过了电网对发电机组电压调节、无功功率支撑的各项测试。

在另一个案例中，某水电站改造项目采用 ABB 3BHE046836R0102 GFD563A102 替换原有的老旧励磁接口模块。新模块的光纤通信接口和更高的隔离电压大幅提升了励磁系统的抗干扰能力，在发电机启停和并网过程中未出现过因信号干扰导致的误触发或保护动作，机组并网成功率显著提高。

竞品对比

相较于GE EX2100励磁接口模块，ABB 3BHE046836R0102 GFD563A102
