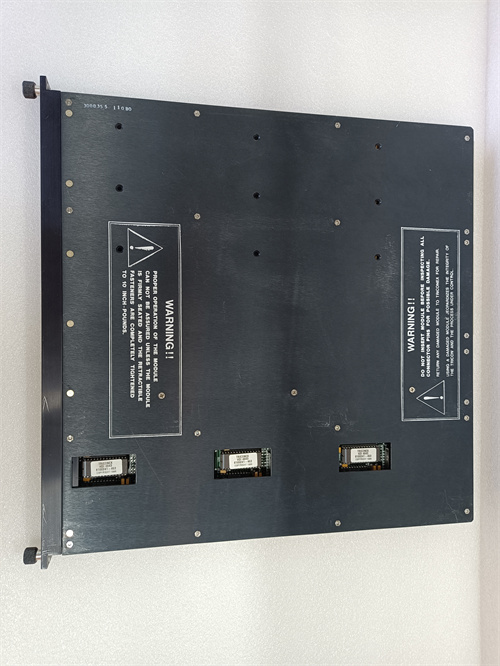

TRICONEX 3704E

产品概述

TRICONEX 3704E 是施耐德电气旗下Triconex品牌推出的一款高性能数字量输入模块，属于Trident安全仪表系统（SIS）的核心组件之一。该产品专为关键过程的安全保护应用而设计，采用三重模块冗余（TMR）架构，实现对现场数字量信号的高可靠性采集。TRICONEX 3704E 以其卓越的容错能力、高可用性和严格的安全认证，广泛应用于石油化工、核电、油气输送、海洋平台等对安全性和可靠性要求极高的工业领域，是构建安全仪表系统（SIS）和紧急停车系统（ESD）的理想选择。

产品参数

• 型号：TRICONEX 3704E

• 所属系列：Trident 安全仪表系统（SIS）

• 产品类型：数字量输入模块

• 架构：三重模块冗余（TMR）架构

• 通道数量：32通道

• 输入类型：24 VDC 数字量输入（支持干触点/电压输入）

• 输入电压范围：18-32 VDC

• 输入电流：每通道典型值 5 mA @ 24 VDC

• 输入阻抗：约 4.7 kΩ

• 响应时间：可配置，最小 5 ms（典型值 10-50 ms）

• 诊断覆盖率：> 99%（内置全面自诊断功能）

• 安全完整性等级：TÜV认证 SIL 3（符合 IEC 61508 标准）

• 隔离特性：通道与系统总线间隔离，通道间隔离（分组隔离）

• 故障容错：支持单点故障容错，任一通道或模块内部故障不影响系统安全运行

• 状态指示：每通道独立LED状态指示灯 + 模块状态指示灯

• 供电电压：通过Triconex系统背板供电

• 工作温度：-20°C 至 +60°C

• 防护等级：IP20（适用于机柜内安装）

• 认证标准：TÜV SIL 3、CE、UL、CSA、ATEX

优势与特点

1. 三重模块冗余（TMR）架构
   TRICONEX 3704E 采用Triconex标志性的三重模块冗余设计，模块内部集成了三个独立的输入处理通道，每个通道独立采集、处理和诊断输入信号。三个通道的结果通过硬件和软件进行表决，确保在任一通道故障时系统仍能输出正确的信号。这一架构使 TRICONEX 3704E 实现了极高的故障容错能力和系统可用性。

2. SIL 3安全等级认证
   模块通过了TÜV Rheinland的严格认证，符合IEC 61508标准SIL 3等级要求。TRICONEX 3704E 可应用于最高安全完整性等级的安全仪表系统（SIS），为关键过程提供可靠的安全保护，满足石油化工、核电等行业对安全系统的最严格要求。

3. 高诊断覆盖率
   模块内置全面的自诊断功能，包括输入信号监测、通道故障检测、通信状态监测、电源监测等。TRICONEX 3704E 的诊断覆盖率超过99%，能够快速识别和报告模块内部及外部故障，确保安全功能的可靠执行。

4. 灵活的信号兼容性
   TRICONEX 3704E 支持干触点输入和电压输入两种方式，可灵活适应不同类型的现场信号。模块可直接连接紧急按钮、压力开关、温度开关、液位开关、阀门位置反馈等安全相关设备，无需额外的信号转换电路。

5. 可配置的输入滤波
   模块支持软件可配置的输入滤波时间，可根据现场信号的特性进行优化设置。TRICONEX 3704E 的滤波功能可有效抑制触点抖动和现场干扰，确保输入信号的稳定性和可靠性，同时满足安全应用对响应速度的要求。

6. 直观的状态指示
   每通道配备独立的LED状态指示灯，可直观显示当前输入信号的状态。TRICONEX 3704E 的模块状态指示灯可显示模块工作状态、故障情况和通信状态，极大方便了现场调试和维护工作。

7. 坚固的工业设计
   模块采用工业级元器件和坚固的金属外壳设计，具备优异的抗振动、抗冲击和抗电磁干扰能力。TRICONEX 3704E 的工作温度范围宽达-20°C至+60°C，适用于海上平台、化工厂等恶劣工业环境。

应用案例

在石油化工行业的紧急停车系统（ESD）中，TRICONEX 3704E 被广泛应用于采集各类安全联锁信号，包括紧急按钮、压力开关、温度开关、火焰探测器、可燃气体探测器等。某大型炼化一体化项目采用 TRICONEX 3704E 作为ESD系统的数字量输入模块，其TMR架构和SIL 3认证确保了在发生工艺异常时能够及时触发安全联锁动作，保障了人员和设备安全，系统可用率达到99.999%以上。

在核电站的反应堆保护系统中，TRICONEX 3704E 用于采集反应堆保护相关的关键信号，包括中子通量信号、压力开关状态、温度开关状态等。某核电站采用 TRICONEX 3704E 作为保护系统的输入模块，其高可靠性和严格的核级质量标准通过了核安全监管机构的严格审查，保障了反应堆保护系统的可靠运行。

在天然气长输管道的压气站安全系统中，TRICONEX 3704E 用于采集压缩机振动监测、温度监测、压力监测等安全相关信号。某国家天然气主干管网项目选用 TRICONEX 3704E 作为安全仪表系统的输入模块，其高诊断覆盖率和故障容错能力保障了压气站在无人值守条件下的安全运行，有效降低了维护成本和安全风险。

竞品对比

相较于其他安全仪表系统的数字量输入模块，TRICONEX 3704E 在TMR架构、安全等级、诊断覆盖率、故障容错能力和环境适应性方面均处于行业领先水平，其Triconex平台的成熟可靠性和广泛应用经验更使其成为安全仪表系统领域的标杆产品。

选型建议

1. 安全等级要求：根据应用的安全完整性等级（SIL）要求选择合适的模块。TRICONEX 3704E 通过了SIL 3认证，可满足最高等级的安全应用需求。选型时需确认项目的SIL等级要求，确保模块满足安全标准。

2. 通道数量匹配：根据现场安全相关输入信号的数量选择合适规格的模块。TRICONEX 3704E 提供32通道配置，若输入点数较多，可通过增加模块数量灵活扩展。建议预留10%-20%的备用通道，便于后续系统扩展。

3. 输入信号类型确认：在选型前需确认现场安全相关设备的输出信号类型。TRICONEX 3704E 支持干触点输入和24 VDC电压输入，选型时需根据现场信号特点配置相应的接线方式和参数。

4. 响应时间要求：根据安全应用对信号采集速度的要求评估模块性能。TRICONEX 3704E 支持可配置的输入滤波时间（最小5 ms），选型时需在抗干扰能力和响应速度之间进行平衡，确保安全功能满足响应时间要求。

5. 系统兼容性确认：在选型前需确认 TRICONEX 3704E 与Triconex Trident系统控制器及机架的兼容性。建议参考Triconex官方发布的兼容性列表进行确认。

注意事项

• 接线规范：TRICONEX 3704E 的接线必须严格按照技术手册中的接线图执行。对于干触点输入，需连接外部24 VDC电源；对于电压输入，可直接接收来自现场设备的有源信号。建议采用屏蔽电缆，并将屏蔽层在模块侧单端接地，以抑制电磁干扰。

• 电源要求：模块需要现场侧24 VDC供电，该电源应为稳定、纯净的直流电源，建议采用专用的安全仪表系统电源。供电电源的纹波和噪声不应超过模块的允许范围，以免影响输入信号的检测可靠性。

• 接地要求：模块的接地端子必须可靠连接至系统接地网。安全仪表系统对接地要求极为严格，良好的接地不仅能保障人身安全，还能有效抑制电磁干扰，确保 TRICONEX 3704E 的输入信号检测准确性和安全功能的可靠性。

• 冗余架构理解：TRICONEX 3704E 的TMR架构意味着模块内部有三个独立的输入处理通道。在系统组态时，需正确配置三个通道的信号映射关系，确保表决逻辑正确执行。更换模块时，需确认新模块的固件版本与系统兼容。

• 安全功能测试：根据IEC 61511等安全标准要求，安全仪表系统需要进行定期的功能测试。建议制定 TRICONEX 3704E 的定期测试计划，包括通道功能测试、故障注入测试和冗余切换测试，确保安全功能在需要时能够可靠执行。

• 静电防护：TRICONEX 3704E 为精密安全设备，安装和拆卸过程中应佩戴防静电手环，避免静电放电损坏内部电路元件。模块应存放于防静电包装内，避免潮湿和剧烈振动。

• 参数备份：在更换模块或进行维护前，建议通过Triconex工程工作站备份模块的配置参数，以便在更换模块后快速恢复系统运行。

• 备件管理：对于关键安全系统，建议在备件库中储备至少一个 TRICONEX 3704E 作为备用模块，以便在模块故障时能够快速更换，最大限度减少系统停机时间。由于安全系统的特殊性，备件管理应遵循相关规范要求。

• 技术资料获取：TRICONEX 3704E 的详细技术手册、接线图、配置指南和故障诊断方法可通过施耐德电气官方渠道获取。建议在系统集成和维护前仔细阅读相关技术文档，确保正确使用和维护安全设备。

• 变更管理：对 TRICONEX 3704E 的任何修改（包括参数调整、模块更换、固件升级）应遵循严格的变更管理流程，确保安全功能不受影响。修改后需进行必要的功能测试，验证安全完整性等级未降低。
