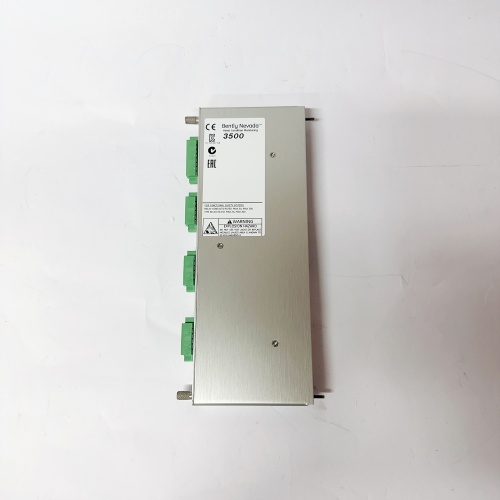

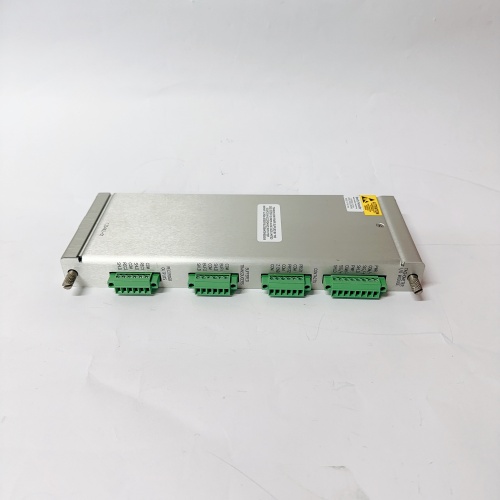

BENTLY 133442-01

1. 产品概述

2. 产品参数

2.1 核心监测规格

• 输入通道：2 路独立电涡流传感器输入（适配 3300 XL 系列传感器）
• 测量范围：0~25mm（轴位移），0~500μm（轴振动，峰峰值）
• 精度：±0.1% FS（满量程），分辨率 0.01μm（轴振动）
• 频率响应：0~10kHz（轴振动），DC~1kHz（轴位移）
• 线性度：±0.25% FS（传感器全量程范围内）

2.2 电气与系统参数

• 传感器供电：每通道提供 - 24V DC 供电（电涡流传感器专用），电流≤20mA
• 信号调理：内置前置放大器、线性化电路，支持传感器校准曲线导入
• 输出信号：4-20mA 模拟输出（每通道独立）、继电器报警输出（2 路）
• 诊断功能：传感器断线检测、探头间隙过大 / 过小报警、模块内部故障诊断
• 通信接口：3500 系统背板总线（100Mbps），支持数据上传至框架接口模块

2.3 环境与机械参数

• 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位）

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
• 兼容系统：BENTLY 3500 v4.0~v6.2 机械保护系统，适配 3300 XL 8mm/11mm 电涡流传感器
• 报警设置：每通道独立设置高 / 低报警阈值、跳闸阈值、延时时间
• 平均无故障时间（MTBF）：≥250,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 高精度轴系监测：BENTLY 133442-01 采用专用电涡流信号调理电路，测量精度达 ±0.1% FS，分辨率 0.01μm，可精准捕捉转子微小的轴位移 / 振动变化，提前预警轴系故障（如不对中、不平衡）。
2. 传感器深度兼容：全面适配本特利 3300 XL 系列电涡流传感器，支持传感器校准曲线导入，无需额外信号调理设备，直接实现传感器与模块的无缝对接，简化系统集成。
3. 全维度故障诊断：内置传感器断线、间隙异常、模块故障等诊断功能，异常状态立即触发报警并上传至 3500 系统，配合通道状态指示灯，快速定位故障点，避免因监测失效导致的设备损坏。
4. 防爆与环境适应：ATEX Zone 2 防爆认证适配石化、煤化工等危险环境，-20℃~+60℃宽温工作范围覆盖工业现场常见温度场景，抗电磁干扰能力强（符合 IEC 61000-6-2 标准），稳定运行于高干扰环境。
5. 灵活联锁控制：支持 4-20mA 模拟输出对接 DCS 系统，2 路继电器输出实现超限报警 / 跳闸，可与 3500 系统继电器模块配合实现冗余保护，满足不同设备的轴系保护需求。

4. 应用领域与案例

4.1 应用领域

• 电力行业：火电厂汽轮机组轴位移 / 轴振动监测、燃气轮机电站转子保护、水电站水轮机组轴系监测
• 石化行业：离心式压缩机轴振动保护、往复式压缩机十字头位移监测、泵组转子径向振动监测
• 冶金行业：高炉鼓风风机轴系保护、轧钢机主电机轴位移监测、炼钢转炉配套风机振动保护
• 通用机械：大型电机转子振动监测、离心机轴位移保护、风机轴系状态监测

4.2 典型案例

1. 火电厂汽轮机组应用：某华北 600MW 火电厂在汽轮发电机组 3500 保护系统中部署BENTLY 133442-01，2 路通道分别监测高压转子轴向位移与低压转子径向振动，当轴向位移超过 1.5mm（跳闸阈值）时，模块触发紧急停机联锁，成功避免推力轴承烧损事故，模块测量精度始终保持在 ±0.01mm 以内。
2. 石化厂压缩机应用：某中石化扬子石化厂在离心式压缩机保护系统中使用BENTLY 133442-01，适配 3300 XL 8mm 电涡流传感器，实时监测转子径向振动，传感器断线检测功能曾发现 1 路探头电缆破损，及时更换后避免了监测盲区，压缩机连续运行 2 年无轴系故障。
3. 冶金厂风机应用：某钢铁企业高炉鼓风风机轴系保护系统采用BENTLY 133442-01，精准监测风机转子轴向窜动，当窜动量超过 0.8mm 时触发报警，运维人员及时调整风机对中状态，避免转子与机壳碰磨，延长风机使用寿命 1 年。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统匹配：BENTLY 3500 系统用户优先选择BENTLY 133442-01，2 通道设计可满足单台设备双测点监测需求（如轴位移 + 轴振动），减少模块数量；非 3500 系统用户可选用本特利独立式位移监测仪。
2. 场景适配：防爆区域（如石化厂装置区）、关键轴系设备（如汽轮机、压缩机）必须选用BENTLY 133442-01；单点位移监测场景可选用本特利单通道经济型模块。
3. 传感器匹配：搭配本特利 3300 XL 8mm/11mm 电涡流传感器时，BENTLY 133442-01 可实现最佳测量精度，无需额外校准；第三方传感器需确认供电方式（-24V DC）与输出信号类型。

6.2 注意事项

1. 安装规范：电涡流传感器探头需与转子表面保持垂直，安装间隙控制在传感器线性量程中点（如 8mm 传感器 Typ 4mm）；模块接线时区分传感器电源、信号、地线，避免接反导致传感器损坏。
2. 参数配置：通过 3500 System Software 导入传感器校准曲线，设置轴位移 / 轴振动的报警 / 跳闸阈值（参考设备厂家规范），振动监测需启用数字滤波功能（如 10Hz~1kHz）。
3. 故障处理：出现传感器间隙异常报警时，检查探头安装间隙与转子表面平整度；位移数据漂移时，重新校准传感器与模块，必要时更换探头。
4. 维护校准：定期（每年）对模块进行精度校准（使用标准位移校准台）；检查传感器探头表面油污、灰尘，避免影响测量精度，每半年清洁一次探头。
