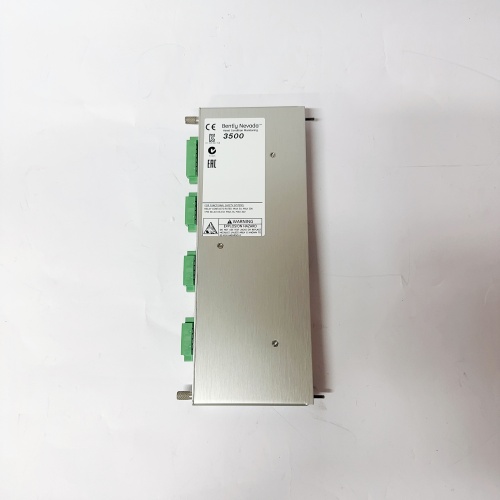

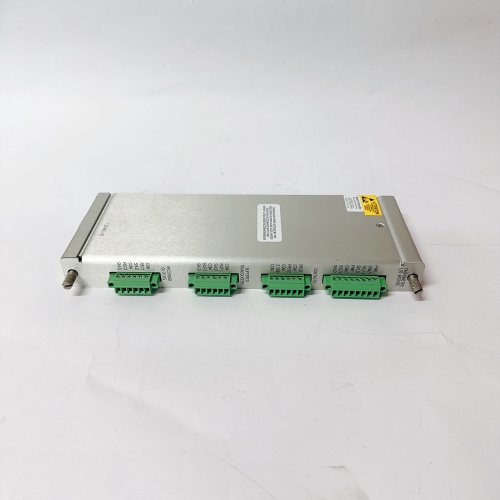

BENTLY 133434-01 是本特利（BENTLY）3500 系列系统的专用转速 / 键相监测模块，专为旋转机械设备的转速测量、相位定位与故障诊断设计，是实现汽轮机、压缩机、电机等设备运行状态精准监控的核心组件。BENTLY 133434-01 支持磁电式、光电式转速传感器及键相传感器输入，可实时采集设备转速、转子相位、转频等关键参数，内置的转速跟踪算法确保在 0-100000RPM 范围内的测量精度，为转子不平衡、不对中、共振等故障诊断提供相位基准数据。BENTLY 133434-01 采用工业级抗干扰电路与加固型硬件设计，具备耐宽温、抗振动、防电磁干扰的特性，能稳定运行于石油化工、电力能源、冶金矿山等严苛工业环境。此外，BENTLY 133434-01 完全兼容 3500 系列机架与主控模块，支持热插拔更换与在线参数配置，大幅提升系统运维效率，是旋转设备转速与相位监测体系中不可或缺的关键部件。
- 品牌 / 型号：BENTLY 133434-01
- 核心采集参数
- 通道配置：2 路转速输入通道 + 1 路键相输入通道
- 测量范围：转速 0-100000RPM，相位 0-360°
- 精度：转速 ±0.01RPM（稳态），相位 ±0.1°
- 传感器适配：磁电式转速传感器（300mVpp 最小信号）、光电式传感器、Bently 3300 系列键相传感器
- 触发方式：上升沿 / 下降沿触发（可自定义）
- 电气与接口参数
- 供电规格：24V DC（由 3500 机架电源模块供电，支持冗余）
- 输出信号：4-20mA 模拟量输出（转速）、TTL 电平脉冲输出（键相）、继电器报警输出（2 路）
- 通信接口：3500 背板总线（与主控模块数据交互）
- 报警设置：支持超速、低速、转速波动超限报警
- 环境与物理参数
- 工作温度：-40℃~+85℃
- 存储温度：-55℃~+125℃
- 抗振动：10-2000Hz，15g（符合 IEC 60068-2-6 标准）
- 外形尺寸：160mm×100mm×40mm（3500 系列标准模块尺寸）
- 防护等级：IP20（机柜内安装）
- 高精度转速与相位监测：BENTLY 133434-01 搭载专用转速跟踪芯片，±0.01RPM 的稳态转速精度与 ±0.1° 的相位精度，可精准捕捉转子微小转速波动与相位偏移，为故障诊断提供精准的相位基准。
- 宽量程与强适配性：0-100000RPM 的超宽转速测量范围，兼容磁电、光电、键相等多种传感器类型，适配不同结构的旋转设备监测需求，无需更换模块即可满足多场景应用。
- 严苛环境适应性：-40℃~+85℃超宽温工作范围、15g 抗振动能力，能适应海上钻井平台、冶金高炉旁等强干扰场景，解决普通转速模块在极端环境下测量失准、信号丢失的问题。
- 智能运维与易集成：完全适配 3500 系列机架，支持热插拔更换；配套的 Bently 设备管理软件可远程查看转速趋势、相位图谱，故障时自动记录报警信息，大幅降低运维难度。
- 燃气轮机电厂汽轮机转速监测：某 9HA 级燃气轮机电厂在 3500 监测系统中部署BENTLY 133434-01 转速模块，监测汽轮机高、中、低压转子的转速与键相数据。模块的高精度相位测量为转子动平衡校正提供了精准基准，成功解决了汽轮机 3000RPM 共振区振动超标问题，机组运行稳定性提升 40%。
- 石化企业压缩机组转速保护：某石化企业乙烯装置的离心式压缩机组采用BENTLY 133434-01 实现转速与超速保护，模块在机组转速达到额定值 110% 时快速触发联锁停机，避免了超速导致的叶轮破裂事故，保障了装置安全生产。
- 冶金厂电机转速监测：某钢铁厂轧机驱动电机系统中，BENTLY 133434-01 实时采集电机转速与键相数据，通过转速波动分析诊断出电机转子断条故障，运维人员提前更换转子，避免了电机烧毁引发的轧机停机事故。
选取工业转速监测模块领域的主流产品作为对比，具体信息如下：
- 选型建议：优先适配 Bently 3500 系列设备状态监测系统，特别适合需要高精度转速与相位监测的旋转设备（汽轮机、压缩机、电机）场景；超速保护关键设备建议配置双模块冗余，提升可靠性。
- 注意事项：安装时确保传感器与被测转子的间隙符合要求（磁电传感器 Typ 1mm），避免间隙过大导致信号微弱；接线时区分信号正负极，屏蔽层单端接地减少电磁干扰；定期校准转速基准（使用标准转速源）；热插拔操作需在模块断电后进行，禁止带电插拔引发硬件损坏。
