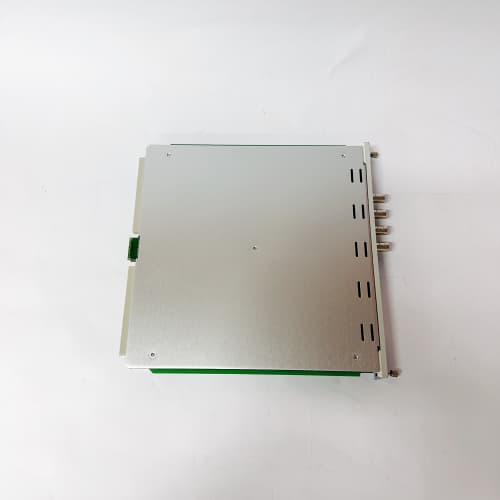

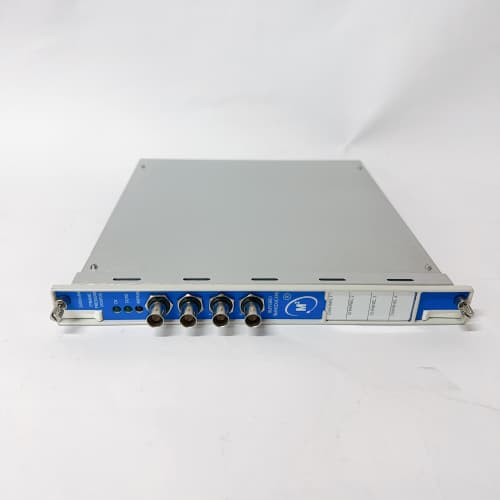

BENTLY 141378-01 是本特利（BENTLY NEVADA）3500 系统的扩展机架接口模块，隶属于 3500 机械保护系统的架构扩展组件，核心功能是实现 3500 系统主机架与扩展机架之间的高速数据通信与同步控制，支持多机架分布式部署，是构建大型设备多测点监测系统的关键设备。作为 3500 系统的专用扩展接口模块，BENTLY 141378-01 集成光纤 / 以太网双通信链路、机架同步控制、故障自诊断功能，广泛应用于电力、石化、冶金等行业的大型机组全维度监测系统中。在火电厂汽轮发电机组多机架监测中，BENTLY 141378-01 实现主机架与 3 个扩展机架的同步通信；在石化厂大型压缩机组分布式监测中，BENTLY 141378-01 通过光纤链路保障远距离数据传输；在冶金厂高炉风机群监测中，BENTLY 141378-01 支持多机架协同实现设备群集中保护。此外，BENTLY 141378-01 支持热插拔更换，不影响系统整体运行。
- 通信接口：1 路光纤接口（单模 / 多模可选）、1 路千兆以太网接口
- 通信速率：光纤链路 1.25Gbps，以太网链路 1Gbps
- 传输距离：多模光纤≤500m，单模光纤≤20km，以太网≤100m
- 支持机架数量：主机架 + 最多 7 个扩展机架（总计 8 个机架）
- 同步精度：≤1ms（多机架数据同步）
- 供电方式：由 3500 机架电源模块供电（24V DC）
- 数据转发能力：支持每个机架最多 16 个模块的数据实时转发
- 诊断功能：通信链路故障报警、机架同步异常诊断、模块硬件故障自诊断
- 冗余设计：支持双链路冗余（光纤 + 以太网），故障自动切换
- 兼容系统：BENTLY 3500 v5.0~v6.2 机械保护系统，支持全系列监测模块
- 工作温度：-20℃~+70℃，存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无冷凝，40℃）
- 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
- 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 安装方式：3500 系统扩展机架专用插槽安装，支持热插拔
- 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、IEC 61850-3（电力系统兼容）、RoHS 合规
- 平均无故障时间（MTBF）：≥400,000 小时（基于 Telcordia 标准）
- 防护等级：IP20（机架安装）
- 高速远距离通信：BENTLY 141378-01 支持 1.25Gbps 光纤通信与 20km 单模光纤传输距离，满足大型设备多测点分布式监测的远距离数据交互需求，相比传统以太网传输更稳定、抗干扰能力更强。
- 多机架同步控制：≤1ms 的多机架数据同步精度，确保主、扩展机架的监测数据时间戳一致，实现设备全维度状态的同步分析，避免因数据不同步导致的故障误判。
- 双链路冗余设计：光纤 + 以太网双通信链路冗余，单链路故障时自动切换，切换时间≤50ms，保障多机架通信不中断；链路故障报警功能可及时提醒运维人员排查问题。
- 热插拔与易扩展：支持带电热插拔更换，无需停机即可维护；最多可扩展 7 个机架，单系统最多支持 128 个监测模块，满足大型机组（如燃气轮机、高炉风机群）的海量测点监测需求。
- 严苛环境适配：-20℃~+70℃宽温设计、ATEX Zone 2 防爆认证，适应工业现场高温、高干扰、易燃易爆等复杂环境，可稳定部署于机组旁的扩展机架中。
- 电力行业：火电厂汽轮发电机组多机架分布式监测、燃气轮机电站全维度监测系统、水电站水轮机组多测点扩展监测
- 石化行业：大型压缩机组分布式监测系统、炼化厂反应器多机架保护系统、海上平台机组远距离扩展监测
- 冶金行业：高炉风机群多机架集中监测、轧钢机全生产线扩展监测系统、有色金属冶炼设备分布式保护系统
- 高端制造：航空发动机试验台多机架数据采集系统、精密数控机床群扩展监测、大型离心机多测点分布式保护
- 火电厂汽轮机组应用：某华北 600MW 火电厂为汽轮发电机组配置 1 个主机架 + 3 个扩展机架的 3500 监测系统，通过BENTLY 141378-01 实现光纤通信（单模光纤传输距离 1.5km），多机架同步精度≤1ms，实时采集机组转子、轴承、辅系统等 64 个测点数据，实现机组全维度状态监测，成功提前预警低压转子不平衡故障。
- 石化厂压缩机组应用：某中石化镇海炼化厂在大型压缩机组监测系统中部署BENTLY 141378-01 扩展接口模块，采用光纤 + 以太网双链路冗余设计，某次光纤链路因施工损坏，系统自动切换至以太网链路，通信无中断，保障了压缩机振动、位移数据的持续采集，避免了非计划停机。
- 冶金厂高炉风机群应用：某钢铁企业为 4 台高炉风机配置 1 个主机架 + 4 个扩展机架的 3500 系统，通过BENTLY 141378-01 实现风机群集中监测，扩展机架部署于风机旁（距离主控制室 800m），多模光纤传输稳定，运维人员可通过主机架统一查看所有风机的状态数据，故障处理效率提升 50%。
选取某品牌同类型 3500 系统扩展接口模块作为对比，核心参数差异如下：
- 系统规模匹配：监测测点数量＞16 个、需分布式部署的场景优先选择BENTLY 141378-01；单点机架、测点数量≤16 个的系统无需配置扩展接口模块。
- 传输距离匹配：传输距离＞100m 的场景选择光纤接口版本（单模 / 多模根据距离选择）；≤100m 的场景可选择以太网接口版本，关键系统建议配置双链路冗余。
- 场景适配：防爆区域、远距离传输、大型机组群监测场景必须选用BENTLY 141378-01；普通控制室近距离扩展场景可根据需求选择基础款扩展模块。
- 安装规范：光纤接口需使用匹配的光纤跳线（单模 / 多模），连接时确保光纤端面清洁；以太网接口需使用屏蔽网线，避免电磁干扰；扩展机架需与主机架接地一致（接地电阻＜4Ω）。
- 参数配置：通过 3500 系统软件设置机架编号（主机架为 0，扩展机架 1~7）、通信链路优先级（建议光纤为首选），启用同步时钟功能确保多机架数据同步。
- 故障处理：出现通信链路故障报警时，优先检查光纤跳线 / 网线连接、接口清洁度；同步异常时校准主机架时钟，必要时更换扩展接口模块；双链路冗余模式下可热插拔更换故障链路的模块。
- 维护管理：定期（每季度）检查光纤链路衰减值（单模光纤≤0.3dB/km），确保传输质量；每年测试双链路切换功能，验证冗余可靠性。
