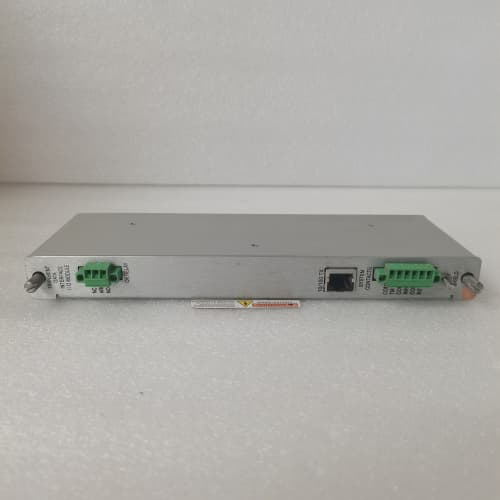

BENTLY 147364-01 是本特利（BENTLY）3500 系列系统的专用振动监测模块增强版，专为超大型旋转设备（如大型汽轮机、水轮发电机、高炉鼓风机）的多维度振动监测与故障诊断设计，是实现设备全生命周期健康管理的核心组件。BENTLY 147364-01 支持 8 通道电涡流传感器与加速度传感器混合输入，可同时监测转子径向振动、轴向位移、壳体振动等参数，内置的 AI 故障诊断算法能自动识别转子不平衡、不对中、轴承磨损、油膜振荡等复杂故障类型。BENTLY 147364-01 采用工业级多核处理器与加固型硬件设计，具备耐宽温、抗强振动、防电磁干扰的特性，能稳定运行于水电厂、火电厂、冶金高炉等严苛工业环境。此外，BENTLY 147364-01 完全兼容 3500 系列机架与主控模块，支持热插拔更换、在线固件升级及故障数据本地存储，大幅提升系统的智能化诊断能力，是大型关键旋转设备安全运行的重要保障。
- 品牌 / 型号：BENTLY 147364-01
- 核心采集参数
- 通道数量：8 路混合输入通道（4 路电涡流传感器 + 4 路加速度传感器）
- 测量范围：振动位移 0-50mm（峰峰值）、振动速度 0-500mm/s（有效值）、轴向位移 0-100mm
- 精度：±0.005mm（振动位移）、±0.1mm/s（振动速度）
- 采样频率：20kHz / 通道（同步采样）
- 故障诊断：内置 AI 算法，支持 12 种常见旋转设备故障自动识别
- 电气与接口参数
- 供电规格：24V DC（由 3500 机架电源模块供电，支持冗余）
- 输出信号：4-20mA 模拟量输出（每通道独立）、以太网数字输出（故障诊断结果）、继电器报警输出（4 路）
- 通信接口：3500 背板总线（1Gbps）、千兆以太网口（支持 OPC UA/MQTT）
- 存储功能：内置 8GB Flash，支持故障波形与历史数据本地存储（最长 1 年）
- 环境与物理参数
- 工作温度：-40℃~+85℃
- 存储温度：-55℃~+125℃
- 抗振动：25g（10-2000Hz，符合 IEC 60068-2-6 标准）
- 抗电磁干扰：符合 IEC 61000-6-2/6-4 工业级标准
- 外形尺寸：160mm×100mm×40mm（3500 系列标准模块尺寸）
- 防护等级：IP20（机柜内安装）
- 多维度混合监测能力：BENTLY 147364-01 支持电涡流与加速度传感器混合接入，可同时覆盖转子轴系与设备壳体的振动监测，实现 “轴 - 壳” 联动分析，精准定位故障根源（如转子故障或基础共振）。
- AI 智能故障诊断：内置训练完成的故障诊断模型，无需人工分析频谱数据，可自动识别油膜振荡、转子碰摩等复杂故障，诊断准确率达 95% 以上，大幅降低对运维人员专业能力的依赖。
- 严苛环境适应性：25g 抗振动冲击能力、-40℃~+85℃超宽温范围，能适应大型设备启停冲击与极端工况，在水电厂水轮发电机、冶金高炉鼓风机等场景下长期稳定运行。
- 全数据链管理：支持故障波形实时捕获、历史数据本地存储与云端上传，配合 3500 系统平台实现设备健康趋势分析，为预防性维护提供精准依据。
- 水电厂水轮发电机振动监测：某大型水电厂在水轮发电机系统中部署BENTLY 147364-01 模块，监测转子径向振动、轴向位移与定子壳体振动。模块的 AI 算法成功识别出转子不对中故障（诊断准确率 98%），提前 30 天预警，运维人员及时调整机组同心度，避免了机组非计划停机（单次停机损失超 500 万元）。
- 火电厂汽轮发电机组故障诊断：某 600MW 火电厂采用BENTLY 147364-01 监测汽轮发电机组高压缸、低压缸振动参数，模块通过 “轴 - 壳” 振动联动分析，定位出低压缸轴承磨损故障，指导运维人员计划性更换轴承，机组运行可靠性提升 40%。
- 冶金厂高炉鼓风机健康管理：某钢铁厂高炉鼓风机系统配置BENTLY 147364-01 模块，实时监测风机转子振动与壳体振动，模块存储的历史数据结合 AI 算法，预测出叶轮积灰导致的不平衡趋势，运维人员提前清灰，避免了风机振动超标引发的高炉供风中断。
选取工业大型设备振动监测模块领域的主流产品作为对比，具体信息如下：
- 选型建议：优先适配 Bently 3500 系列高端监测系统，特别适合水轮发电机、大型汽轮机、高炉鼓风机等超大型旋转设备的振动监测与故障诊断场景；需要 “轴 - 壳” 联动分析或 AI 智能诊断的项目建议首选本模块。
- 注意事项：安装时需确保传感器与模块的接线匹配（电涡流传感器需搭配原厂前置器）；AI 诊断模型需定期通过 3500 系统平台更新（建议每 6 个月一次）；故障数据存储满后需及时导出备份，避免覆盖关键数据；热插拔操作需在模块断电后进行，禁止带电插拔引发硬件损坏。
