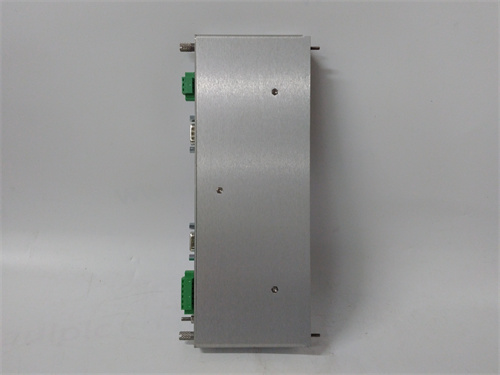

BENTLY 3500/20 125768-01

产品描述

BENTLY 3500/20 125768-01 是 Bently Nevada（现为艾默生旗下品牌）公司推出的 3500 系列机械保护系统中一款核心的机架接口模块。该模块是连接 3500 监测器框架与外部控制系统（如 DCS、PLC）或工厂网络的关键通信网关。BENTLY 3500/20 125768-01 不仅为框架提供通信接口，还能为框架内其他监测模块（如振动、位移、转速监测模块）提供必要的背板通信、电源分配以及系统同步时钟。作为整个 3500 系统的“神经中枢”和“对外窗口”，它负责将关键机械的健康状态数据（如报警、危险停机信号及过程变量）实时、可靠地传输至上层控制系统，是实现预测性维护和设备安全联锁的基石。在石油、化工、电力和冶金等关键旋转设备领域，BENTLY 3500/20 125768-01 的稳定运行至关重要。

产品参数

• 产品型号： 3500/20

• 部件号： 125768-01

• 品牌： Bently Nevada (Emerson)

• 所属系统： 3500 系列机械保护系统

• 模块类型： 框架接口模块 (Rack Interface Module)

• 通信接口：

  • 通常提供冗余的通信通道，支持 Modbus RTU、Modbus TCP/IP、以太网全局数据 (EGD) 以及专有协议，用于与 DCS/PLC 连接。

  • 一个用于系统配置和诊断的专用服务端口（通常为 RS-232 或 USB）。

• 框架功能：

  • 为整个 3500 框架提供系统时钟和同步信号。

  • 管理和分配框架背板通信。

  • 监控框架电源状态。

• 电源输入： 支持双路冗余直流电源输入（通常为 24 VDC），并为框架内其他模块供电。

• 报警继电器： 通常提供多个（如 4 个）可配置的报警继电器输出，用于驱动外部声光报警或作为简单停机联锁。

• 工作温度： 0°C 至 65°C（适用于控制室环境）。

• 诊断功能： 持续监控自身及框架健康状态，并提供 LED 状态指示灯。

优势与特点

1. 系统集成与通信核心： BENTLY 3500/20 125768-01 是 3500 系统与外界联系的唯一标准化接口。其强大的多协议支持能力，使其能够无缝集成到几乎任何主流的工厂控制或监控网络中，确保关键机械数据能被可靠接收和处理。

2. 高可靠性与冗余设计： 模块本身支持电源和通信通道的冗余配置。其设计用于 7x24 小时连续运行，平均无故障时间（MTBF）极长，是保障整个保护系统可用性的第一道防线。

3. 强大的框架管理能力： 作为框架的“大脑”，它不仅处理通信，还负责生成精确的系统同步时钟，这对于需要相位分析的振动监测模块至关重要。它还能监测框架内所有模块的状态，实现集中化的诊断和配置管理。

4. 灵活的可配置性： 通过 Bently Nevada 的系统配置软件（如 System 1 或 3500 组态软件），用户可以灵活配置通信协议、数据点映射、报警继电器逻辑以及模块参数，满足各种定制化应用需求。

5. 简化布线与维护： 通过 BENTLY 3500/20 125768-01 集中处理对外通信，大幅减少了从每个监测模块单独引出信号线的复杂布线。其前面板的状态指示灯和便捷的服务端口，也使得日常维护和故障排查更为简便。

应用领域与案例

BENTLY 3500/20 125768-01 应用于所有使用 3500 系统监测关键旋转设备的行业。

• 石油天然气： 海上平台主发电机、液化天然气工厂的低温压缩机、长输管线的离心压缩机组的监测与保护。

• 电力行业： 燃气轮机、蒸汽轮机、大型水泵和风机（如电厂引风机）的振动保护和性能监测。

• 化工与冶金： 大型反应器搅拌机、裂解气压缩机、高炉鼓风机的安全监测。

• 典型案例： 在某大型炼油厂的催化裂化装置中，主风机和富气压缩机机组配备了完整的 BENTLY 3500 监测系统。 <a href="https://www.example.com/bently-3500-20-125768-01" target="_blank">BENTLY 3500/20 125768-01</a> 作为框架接口模块，通过冗余的 Modbus TCP/IP 网络与工厂 DCS 相连。它实时将机组的轴振动、位移、转速等数百个监测点的数据、报警及危险停机信号传送给 DCS。当振动值超限时，3500/20 模块不仅会触发本地框架内的报警逻辑，还会通过通信将信号送至 DCS，并在控制室大屏上高亮显示，同时其自带的继电器可直接触发现场声光报警器，实现了多层次、高可靠性的设备保护。

与竞争产品对比

选型建议与注意事项

1. 系统框架兼容性： 该模块必须与 Bently Nevada 3500 系列监测器框架配套使用。选型前需确认现有框架的型号和版本（如 3500/05, /15, /25 框架），确保机械和电气兼容。

2. 通信协议与网络规划： 必须根据上层控制系统（DCS/PLC）支持的协议，明确选择配置相应通信协议的 BENTLY 3500/20 版本（如 Modbus TCP/IP 或 EGD）。并提前规划好网络拓扑、IP 地址等。

3. 电源与接地要求： 必须为其提供清洁、稳定的冗余 24 VDC 电源。整个 3500 系统的接地必须严格按照 Bently Nevada 安装手册执行，单点接地至关重要，以防止接地回路干扰影响敏感的振动信号。

4. 软件配置与备份： 模块及整个框架的配置依赖于专用软件。在更换 BENTLY 3500/20 125768-01 模块前，务必通过软件备份原框架的完整配置文件。新模块安装后，需要下载此配置文件或重新组态。
