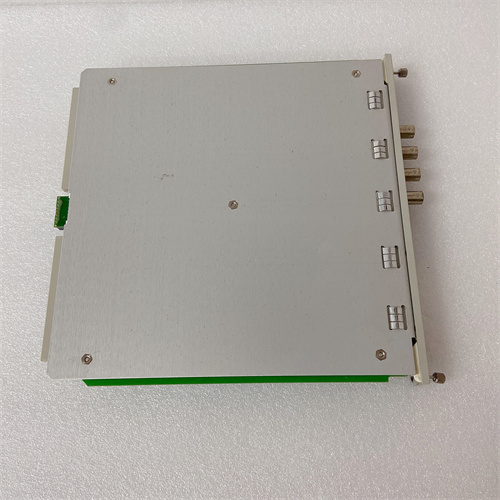

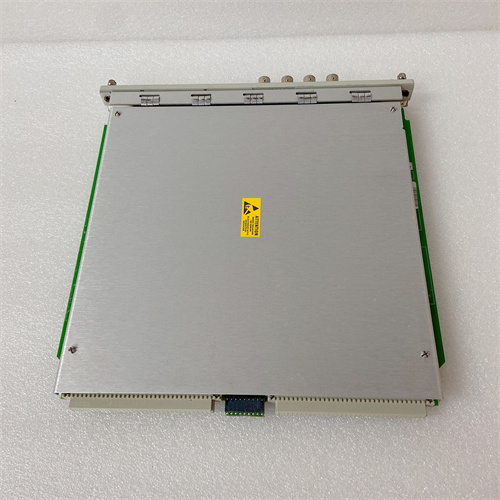

BENTLY 3500/42 140471-01

产品描述

BENTLY 3500/42 140471-01 是贝克休斯旗下本特利内华达公司为其3500机械状态监测与保护系统设计的一款核心监测模块。该模块具体型号为3500/42M，是一款4通道相对振动/速度/加速度监测器。作为3500系统中最经典和应用最广泛的模块之一，BENTLY 3500/42 140471-01 专门用于连续、高精度地监测旋转机械（如汽轮机、压缩机、发电机）的径向相对振动，并能通过软件配置为测量速度或加速度。它直接接收来自电涡流趋近式探头系统的原始模拟信号，通过内置的专用数字信号处理器（DSP）计算出振动的通频幅值（峰-峰值或均方根值），并与用户设定的报警和危险阈值进行实时比较。该模块不仅提供基本的振动保护，还输出与振动值成比例的4-20mA模拟信号，并能通过背板总线将详细的波形和报警数据上传至系统框架接口模块。因此，BENTLY 3500/42 140471-01 是实现关键设备振动保护、早期故障预警和状态评估的基石，是保障大型机组安全稳定运行的“忠诚卫士”。

产品参数

• 模块类型： 4通道振动/速度/加速度监测模块（3500/42M）。

• 输入信号： 4个独立的输入通道，每个通道接收来自本特利电涡流探头（通常为3300 XL 8mm或5mm系列）及其前置器的原始信号（-2V 至 -18V DC）。

• 测量类型： 可软件配置为相对振动（位移）、速度或加速度测量。

• 监测参数：

  • 通频振动： 精确测量振动的峰-峰值或均方根值。

  • 间隙电压： 持续监测并输出探头与被测轴表面的平均直流间隙电压，用于诊断传感器系统健康状态。

• 报警功能： 每通道提供独立的报警（Alert） 和危险（Danger） 两级可设定阈值。支持绝对值报警和变化率（速率）报警模式。

• 输出功能：

  • 继电器输出： 每通道提供与报警和危险状态对应的继电器触点输出（C型干接点），用于直接驱动停机或报警回路。

  • 模拟量输出： 每通道提供隔离的4-20mA 输出，信号与通频振动值成比例。

  • 键相输入： 支持外部键相信号输入，用于相位测量和转速跟踪（在需要时）。

• 诊断功能： 模块内置全面的自诊断，可检测传感器回路故障（开路、短路）、模块内部故障以及信号超量程等。

• 通信： 通过3500系统背板与框架接口模块（如3500/22）通信。

优势与特点

1. 行业标准级的可靠性与精度： BENTLY 3500/42 140471-01 代表了旋转机械振动保护的全球行业标准。其硬件和算法经过数十年的现场验证，提供了无与伦比的测量精度和可靠性，是满足API 670等国际标准要求的基础。

2. 强大的多功能性与灵活性： 单个模块集成了4个完整通道，支持振动、速度、加速度三种测量模式，用户可根据监测点需求灵活配置，极大地优化了系统成本和机架空间。

3. 完善的分级保护与诊断： 两级（报警/危险）独立可调的阈值设置，配合变化率报警，能有效捕捉突发故障和缓慢劣化。模块和传感器级的深度诊断功能，使得维护人员可以快速定位问题，变被动维修为预知性维护。

4. 强大的系统集成与数据输出： 作为 3500/42 模块的核心优势，它不仅提供保护接点，还提供标准4-20mA输出和完整的数字数据，便于工厂DCS进行趋势记录、显示和高级分析，实现控制与监测的深度融合。

5. 模块化与易于维护的设计： 模块支持热插拔更换（在系统允许条件下），前面板清晰的LED通道状态指示灯便于快速巡检和故障定位，极大地方便了现场维护工作。

应用领域与案例

BENTLY 3500/42 140471-01 是各类大型、高速、关键旋转机械振动监测的标配。

• 电力行业： 用于汽轮机、燃气轮机、发电机和水泵-涡轮机各轴承的振动保护。

• 石油化工与天然气： 用于大型离心式压缩机（合成气、裂解气压缩机）、往复式压缩机和燃气轮机的振动监测与联锁保护。

• 冶金与重型机械： 用于高炉鼓风机、大型轧机和破碎机的状态监测。

• 船舶推进： 用于船舶主推进涡轮机和大型柴油发电机组。

与竞品对比

与通用PLC的模拟量输入模块加外部逻辑的方案相比，BENTLY 3500/42 140471-01 是一个高度集成化、智能化的专用保护系统。它将信号调理、高精度测量、阈值判断、继电器驱动和诊断集成于一体，在专业性、安全性和响应速度上具有绝对优势。其直接竞品是其他状态监测厂商（如艾默生（Emerson） CSI 6500系列振动监测模块、GE Bently Nevada 其他系列）的同类产品。本特利3500系统的优势在于其极高的市场占有率、全球性的服务网络以及在超大型关键机组中积累的无可争议的声誉。选择 BENTLY 3500/42 140471-01 通常意味着选择了行业最主流的、风险最低的振动保护方案。

选型建议与注意事项

1. 明确测量需求与配置： 根据监测点的物理位置和故障类型，确定是测量轴相对振动、壳体振动（速度）还是高频冲击（加速度），并在软件中正确配置模块的测量类型。

2. 传感器系统兼容性： 必须确保前端电涡流探头、延伸电缆和前置器的型号（通常是3300 XL系列）与该 3500/42 模块完全兼容，电气参数匹配。

3. 阈值设定的专业性： 报警和危险阈值的设置应基于机器制造商的建议、历史运行数据或国际标准（如ISO 10816），错误的设定可能导致漏报或误停机。

4. 安装与接线规范： 传感器安装（间隙设定）和模块的信号线、键相线接线必须严格按照手册进行，良好的接地和屏蔽是获得稳定信号的关键。

5. 通过官方授权渠道采购： 强烈建议通过贝克休斯/本特利内华达官方或其授权分销商采购正品。振动保护系统涉及设备安全，使用非原厂或翻新件存在巨大风险。更换模块后需进行必要的功能测试。
