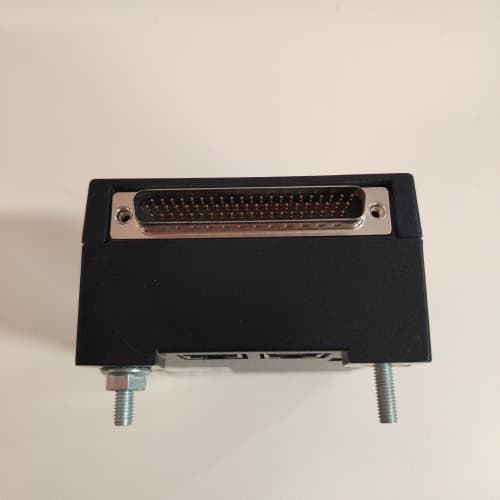

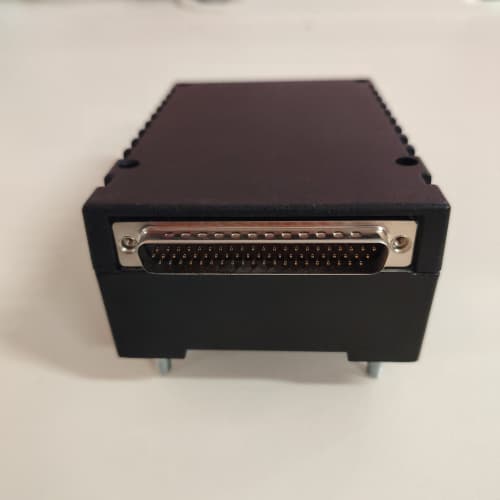

GE IS220TRPAH2A 是 GE Mark VIe 控制系统的热电偶输入模块，专为工业现场高温、中温工艺参数的高精度采集设计，是实现燃气轮机、锅炉、反应釜等设备温度监测的核心组件。GE IS220TRPAH2A 集成多路隔离式热电偶输入通道与专用冷端补偿电路，支持 K、J、T、E、S 等主流热电偶类型，可精准采集 - 200℃~1800℃范围内的温度信号。GE IS220TRPAH2A 采用工业级加固设计，具备抗电磁干扰、宽温稳定运行的特性，能在电厂、石化、冶金等强干扰、高振动场景下持续工作，同时支持热插拔与冗余配置，大幅提升温度采集的可靠性。此外，GE IS220TRPAH2A 深度兼容 Mark VIe 系统的诊断功能，可实时上传通道故障状态，为设备超温预警、工艺控制提供精准数据支撑，是 Mark VIe 系统中关键的温度采集模块。
- 品牌 / 型号：GE IS220TRPAH2A
- 核心采集参数：
- 通道数量：16 路热电偶输入（独立隔离，每通道可单独配置热电偶类型）
- 支持热电偶类型：K、J、T、E、S、R、B、N 型
- 测量范围：-200℃~1800℃（依热电偶类型而定，如 K 型：-200℃~1372℃）
- 精度：±0.2℃（0℃~1000℃）、±0.5% FS（超出范围）
- 分辨率：0.1℃
- 冷端补偿：内置高精度自动冷端补偿（精度 ±0.1℃）
- 信号处理与系统参数：
- 采样速率：10Hz / 通道（同步采样）
- 隔离等级：通道间 2500V AC 隔离，模块与系统间 3000V AC 隔离
- 通信接口：Mark VIe 系统 SBUS 总线（直接对接处理器模块）
- 诊断功能：通道开路 / 短路检测、热电偶类型不匹配报警、冷端补偿故障预警
- 电气与环境参数：
- 工作电压：24V DC（由 Mark VIe 机柜电源模块供电，支持冗余输入）
- 功耗：≤15W
- 工作温度：-25℃~+70℃
- 存储温度：-40℃~+85℃
- 湿度：5%~95%（无冷凝，防盐雾 / 霉菌）
- 电磁兼容：符合 IEC 61000-6-2、IEC 61000-4-3（抗辐射干扰 Level 3）
- 物理与认证参数：
- 尺寸：160mm×100mm×40mm（Mark VIe 标准模块尺寸）
- 安装方式：Mark VIe 机柜插槽安装（支持带电热插拔）
- 认证标准：CE、FCC、UL 508、IEC 61508（SIL 2 安全认证）
- 多类型热电偶兼容与高精度采集：GE IS220TRPAH2A 支持 8 种主流热电偶类型，内置高精度冷端补偿与线性化算法，测量精度达 ±0.2℃，可满足工业现场不同温度范围、不同精度要求的监测需求。
- 全隔离抗干扰设计：通道间、模块与系统间双重电气隔离，有效抵御工业现场电磁干扰与共模电压影响，避免信号串扰，即使在变频器、电机等高干扰设备旁也能稳定采集数据。
- 极端环境适应性：-25℃~+70℃超宽温工作范围，抗振动（5-2000Hz，15g）、抗冲击能力强，可直接部署于锅炉炉膛旁、冶金轧机附近等恶劣环境，无需额外温控或屏蔽措施。
- 智能诊断与预警：内置通道开路 / 短路、冷端补偿故障等诊断功能，可实时预警温度采集异常，配套 Mark VIe 软件可远程查看故障信息，大幅缩短故障排查时间。
- 热插拔与无缝集成：支持带电热插拔，系统不停机即可更换模块；直接接入 Mark VIe 系统 SBUS 总线，无需额外信号调理设备，与处理器、输出模块协同性优异，数据传输延迟≤1ms。
- 燃气轮机电厂燃烧室温度监测：案例：某 9HA 级燃气轮机电厂采用GE IS220TRPAH2A 采集燃烧室火焰筒、涡轮叶片附近的温度信号（K 型热电偶），模块的高精度冷端补偿确保温度采集误差≤0.3℃，通道短路诊断功能多次预警热电偶断线故障，避免了因温度监测失效导致的机组超温损坏。
- 石化企业反应釜高温监测：案例：某石化企业加氢反应釜系统部署GE IS220TRPAH2A，接入 S 型热电偶采集反应釜内壁温度（0℃~1600℃），模块的宽温工作特性适配反应釜区高温环境，独立隔离通道避免了多测点间的信号干扰，为反应釜温度精准控制提供了可靠数据。
- 冶金厂高炉热风炉温度采集：案例：某钢铁厂 3200m³ 高炉热风炉采用GE IS220TRPAH2A 监测热风出口、燃烧室温度（B 型热电偶），模块的抗振动设计抵御了高炉鼓风机的振动影响，16 通道集成设计减少了模块数量，降低了系统故障率，热风温度采集精度稳定在 ±0.5℃以内。
- 选型建议：
- 优先适用于 GE Mark VIe 控制系统的多测点热电偶温度采集场景，尤其推荐燃气轮机燃烧室、石化反应釜、冶金高炉等高温、高精度监测需求的项目；
- 高温（＞1000℃）监测选择支持 S/R/B 型热电偶的配置，常规温度监测可选 K/J 型配置，冗余监测需求配置双GE IS220TRPAH2A 模块。
- 注意事项：
- 安装时确保热电偶补偿导线与模块接线匹配（正负极对应），补偿导线屏蔽层单端接地（接地电阻≤4Ω），避免冷端补偿误差；
- 每通道需通过 Mark VIe 组态软件准确配置热电偶类型，禁止混用不同类型热电偶于同一模块且未做参数调整；
- 定期（每 12 个月）对模块进行校准，检查冷端补偿精度与通道隔离性能，高湿环境需为模块加装除湿装置；
- 热插拔操作前需确认模块处于 “离线” 状态，禁止带电插拔时触碰模块金手指，防止静电损坏通道电路。
