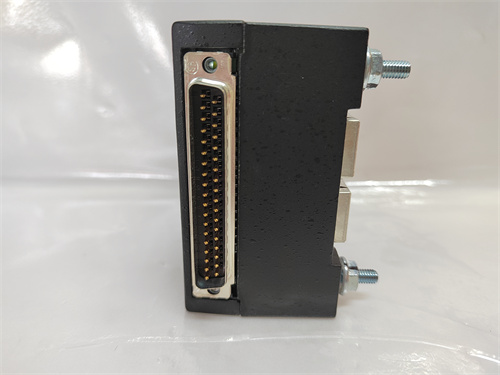

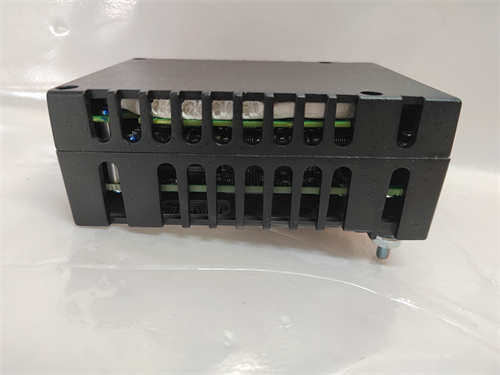

GE IS220PVIBH1A 是 GE Power 推出的振动监测模块，隶属于 Mark VIe 汽轮机 / 燃气轮机控制系统，核心功能是采集旋转机械（汽轮机、燃气轮机、发电机）的振动、位移信号，实现设备健康状态监测与故障预警，是保障旋转机械安全稳定运行的关键传感组件。作为 Mark VIe 系统的专用振动监测模块，GE IS220PVIBH1A 集成高精度数据采集、振动分析算法、冗余通信能力，广泛应用于电站、石化、冶金等行业的旋转机械监测场景。在百万千瓦级汽轮发电机组中，GE IS220PVIBH1A 实时采集汽轮机转子振动信号并上传至控制系统；在燃气轮机电站中，GE IS220PVIBH1A 监测涡轮叶片振动状态，实现早期故障预警；在钢厂高炉风机系统中，GE IS220PVIBH1A 适配工业风机的振动监测需求，避免设备因过度振动损坏。此外，GE IS220PVIBH1A 支持在线校准与故障自诊断，大幅提升设备运维效率。
- 输入通道：4 路振动 / 位移信号输入（兼容电涡流传感器、加速度传感器）
- 采集精度：±0.1% FS（满量程），16 位 AD 转换
- 测量范围：振动速度 0~50mm/s、位移 0~500μm（可配置）
- 采样频率：1kHz~10kHz 可调（最高 10kHz）
- 信号调理：内置前置放大器（支持电涡流传感器 - 24V DC 供电）
- 通信接口：Mark VIe 系统 SPI 总线（冗余通信链路），支持 Modbus TCP/IP 扩展
- 工作电源：24V DC ±10%（双路冗余输入）
- 功耗：≤10W（正常工作状态）
- 绝缘耐压：输入通道与通信接口间耐压 2500V AC（1min）
- 输出信号：4~20mA 模拟量输出（振动有效值）、开关量报警输出（4 路）
- 工作温度：-20℃~+70℃（工业级宽温）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无冷凝，40℃）
- 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
- 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 防护等级：IP20（机柜安装），可选 IP65 防护外壳（现场安装）
- 尺寸：100mm×140mm×35mm（长 × 宽 × 高）
- 安装方式：Mark VIe 标准机柜（35mm DIN 导轨兼容）
- 认证资质：CE、UL 61010-1、TÜV SIL 2 认证（符合 IEC 61508）、RoHS 合规
- 兼容系统：GE Mark VIe 汽轮机 / 燃气轮机控制系统、Bently Nevada 振动传感器、第三方 PLC/DCS（通过 4~20mA 对接）
- 诊断功能：通道故障自诊断、传感器断线报警、振动超限预警、历史数据存储（≥1000 条）
- 平均无故障时间（MTBF）：≥350,000 小时（基于 Telcordia SR-332 标准，40℃）
- 高精度振动采集：GE IS220PVIBH1A 采用 16 位 AD 转换与 ±0.1% FS 高精度采集，可精准捕捉旋转机械的微小振动变化，实现早期故障（如转子不平衡、轴承磨损）的精准识别，避免设备恶性故障发生。
- 多传感器兼容：支持电涡流传感器（位移监测）、加速度传感器（振动速度 / 加速度监测），无需额外信号调理模块，适配不同类型旋转机械的监测需求，简化系统集成。
- 冗余通信保障：通过 SPI 总线冗余通信与控制系统交互，链路故障时自动切换，确保振动数据连续上传，满足电站旋转机械 “7×24 小时” 监测需求。
- 在线校准与预警：支持远程在线校准（无需拆机），内置振动超限预警算法，可通过开关量输出触发设备保护动作（如降负荷、停机），大幅提升设备运行安全性。
- 强抗干扰设计：输入通道与通信接口高压隔离，具备 EMC Class 3 抗干扰能力，可抵御电站强电磁环境（如发电机、变频器辐射）的干扰，保证采集数据稳定可靠。
- 电力行业：汽轮机转子振动监测、燃气轮机涡轮叶片振动监测、发电机定子 / 转子位移监测
- 石化行业：压缩机振动监测、泵组位移监测、风机健康状态预警
- 冶金行业：高炉风机振动监测、轧机主轴位移监测、炼钢转炉配套电机振动预警
- 轨道交通：机车牵引电机振动监测、轨道风机健康状态监测
- 百万千瓦级汽轮机组应用：某华东火力发电厂在百万千瓦级汽轮发电机组中部署GE IS220PVIBH1A，采集汽轮机高压缸、低压缸转子振动信号，采样频率设置为 5kHz，实时上传至 Mark VIe 控制系统，成功预警 1 次转子不平衡故障，避免机组非计划停机，减少经济损失超 500 万元。
- 燃气轮机电站应用：某华北 9F 级燃气轮机电站采用GE IS220PVIBH1A 监测涡轮叶片振动状态，通过振动频谱分析识别叶片裂纹早期征兆，提前安排检修，保障燃气轮机连续运行 180 天无故障。
- 钢厂高炉风机应用：某大型钢铁企业在高炉风机系统中使用GE IS220PVIBH1A，监测风机主轴振动与轴承位移，振动超限时触发降负荷指令，风机故障率降低 70%，维护成本减少 40%。
- 系统匹配：GE Mark VIe 汽轮机 / 燃气轮机控制系统项目优先选择GE IS220PVIBH1A；第三方控制系统需确认 4~20mA / 开关量输出兼容性。
- 场景适配：汽轮机 / 燃气轮机等高精度旋转机械监测选择GE IS220PVIBH1A（10kHz 采样）；普通风机 / 泵组监测可选用简化版振动模块。
- 传感器配套：搭配电涡流传感器（位移监测）时选择标配前置放大器的GE IS220PVIBH1A；加速度传感器监测可选用基础版本。
- 传感器接线：电涡流传感器线缆选用专用屏蔽线，屏蔽层单端接地（模块端），与动力电缆间距≥1m，避免电磁干扰导致采集数据失真。
- 参数配置：根据设备类型设置测量范围（如汽轮机转子位移 0~200μm）、采样频率（关键设备建议 5kHz 以上），确保监测精度匹配需求。
- 校准周期：建议每 6 个月进行一次在线校准，每年进行一次离线标定，确保采集精度符合标准；校准前备份模块配置参数。
- 故障处理：出现传感器断线报警时，先检查线缆连接与传感器安装状态；数据采集异常时，排查模块供电与通信链路，必要时更换通道或模块。
