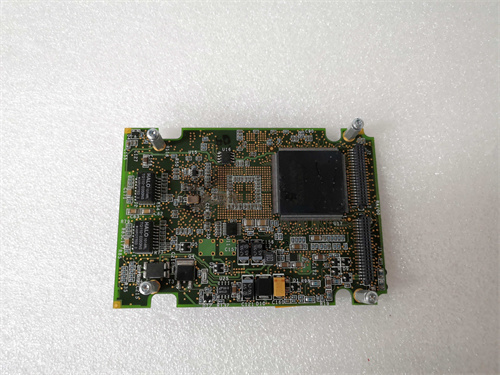

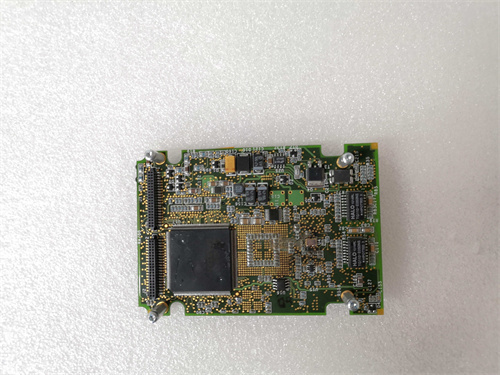

GE IS210MACCH2AEG

产品概述

GE IS210MACCH2AEG 是通用电气（GE）能源集团旗下 Mark VIe 燃气轮机控制系统中的一个核心组件。该产品是一款 模拟量输入/输出控制卡件，通常被称为“伺服控制卡”或“模拟量控制卡”，专门设计用于燃气轮机和蒸汽轮机等关键旋转机械的高精度、高可靠性控制。GE IS210MACCH2AEG 集成了高速模拟量信号采集、处理与输出能力，负责直接连接并控制燃料阀、进口导叶（IGV）等关键执行机构，以实现对转速、温度、压力等核心工艺参数的精确调节。了解更多技术手册和配置信息，请访问：GE IS210MACCH2AEG产品页面。作为Mark VIe分布式控制架构的关键一环，IS210MACCH2AEG 在确保机组高效、稳定、安全运行方面扮演着不可替代的角色。

产品参数

• 所属系统： GE Mark VIe 燃气轮机/蒸汽轮机控制系统。

• 板卡类型： 模拟量输入/输出（AI/AO）控制卡，通常具备伺服驱动功能。

• 主要功能：

  • 模拟量输入 (AI)： 接收来自现场传感器（如LVDT/RVDT位置反馈、热电偶、变送器）的高精度模拟量信号（电压或电流）。

  • 模拟量输出 (AO)： 输出高精度的模拟量控制信号（通常为±10V或4-20mA），驱动电液伺服阀（EHSV）或比例阀，以控制燃料流量、阀门开度等。

• 控制核心： 搭载高性能的专用处理器，运行实时控制算法（如PID控制），对采集的反馈信号进行处理并计算出精确的控制指令。

• 通信接口： 通过Mark VIe系统专用的高速背板总线（如VME或定制总线）与主控制器（如URM模块）及其他I/O卡件进行实时数据交换。

• 诊断与监视： 具备完善的板卡自诊断功能，可监测通道健康状况、信号超限、通信状态及处理器运行情况，并通过系统软件（如ToolboxST）提供详细报警信息。

• 环境规格： 设计符合严苛的工业与电站环境要求，具备良好的抗振动、抗电磁干扰和宽温工作能力。

• 安全认证： 符合燃机控制相关的行业安全与可靠性标准。

优势与特点

1. 极高的精度与可靠性： GE IS210MACCH2AEG 专为燃机控制这类对动态响应和稳态精度有极致要求的应用而优化。其高分辨率的A/D、D/A转换和精密的信号调理电路，确保了从毫伏级反馈信号到驱动阀门的控制输出全链路的准确性。作为GE原厂核心部件，其可靠性经过全球大量机组运行的长期验证。

2. 强大的集成伺服控制能力： 该卡件通常集成了位置闭环（伺服）控制所需的所有功能，能够直接处理来自执行机构位置传感器（如LVDT）的反馈信号，并与设定值进行比较和PID运算，直接输出驱动伺服阀的指令，实现了紧凑、高效的控制回路。

3. 确定性的高性能实时通信： 通过Mark VIe系统的专属高速背板与控制器通信，确保了控制指令和反馈数据的传输具有极低的延迟和极高的确定性，这是实现燃机快速负荷跟踪和稳定控制的关键。

4. 全面的诊断与可维护性： 卡件提供从硬件到通道级的深度诊断信息。维护人员可以通过GE的专用工程软件（ToolboxST）实时查看每个通道的原始数据、波形和健康状态，便于预测性维护和快速故障定位，支持在线更换（需遵循严格规程）。

5. 与Mark VIe生态系统的深度集成： 作为Mark VIe系统的原生组件，IS210MACCH2AEG 在硬件配置、控制逻辑编程、数据记录和报警管理方面实现了无缝集成。其参数设置和功能由统一的控制策略（ControlST）软件管理，确保了系统的一致性和工程效率。

应用领域与案例

GE IS210MACCH2AEG 专门应用于GE Frame系列、Aeroderivative系列等多种型号的燃气轮机、蒸汽轮机及其联合循环机组的控制系统。

• 案例一：燃气轮机燃料控制与排放优化
  在燃机控制中，IS210MACCH2AEG 负责控制主燃料阀和值班燃料阀的开度。它精确接收来自压力、温度传感器的信号和燃料阀的LVDT位置反馈，通过复杂的控制算法计算出最优的燃料指令，在保证功率输出的同时，精确控制燃烧温度以降低NOx排放。

• 案例二：蒸汽轮机进气调节阀（IGV）控制
  用于控制蒸汽轮机或燃机压气机的进口导叶（IGV）。卡件根据机组负荷和效率优化算法，输出信号驱动IGV的执行机构，调节进气流量和角度，以优化机组在不同工况下的性能。

• 案例三：机组辅助系统的关键阀门控制
  也可用于控制润滑油、密封油或冷却水系统中的关键调节阀，确保这些辅助系统参数的稳定，为主设备的安全运行提供保障。

与竞品对比

与其他品牌（如西门子、三菱）的燃机控制系统中的模拟量控制卡件，或使用通用PLC+伺服驱动器方案相比，GE IS210MACCH2AEG 的核心优势在于其 与GE燃机本体和控制算法的深度垂直整合。

• 系统原生性与性能优化： 这是为GE燃机“量身定做”的控制硬件。其电气特性、控制周期、通信协议和诊断机制与GE的燃机特性模型、燃烧控制算法和保护逻辑进行了深度耦合优化，能发挥出机组的最佳性能和安全水平，这是通用方案无法比拟的。

• 全生命周期支持与知识库： GE拥有该卡件及其所控机组的完整设计知识、历史数据和全球服务网络。用户在备件、技术升级和故障诊断方面能获得原厂最直接、最专业的支持。

• 责任与认证统一： 对于燃机这类大型关键设备，采用原厂一体化的控制系统（含 IS210MACCH2AEG）意味着控制性能、安全性和长期可靠性的责任主体明确，符合多数业主和保险公司的要求。

选型建议与注意事项

1. 严格的型号匹配： 该卡件为GE燃机专用，必须根据具体燃气轮机的型号、控制系统版本（Mark VIe具体系列）和机柜图纸来确定准确的备件或替换型号。不同机型或系统版本的卡件可能不兼容。

2. 专业工程与调试： 卡件的所有参数配置、控制逻辑修改和测试必须由经过GE官方培训的工程师，使用专用的ToolboxST/ControlST软件进行操作。严禁未经授权的参数修改。

3. 静电与操作防护： 卡件包含精密的电子元件，在拿取、安装和存储时必须严格遵守防静电（ESD）规范，佩戴接地腕带，并使用防静电包装。

4. 备件更换程序： 更换 IS210MACCH2AEG 卡件通常需要在控制系统处于维护模式或停机状态下进行。新卡件可能需要通过软件下载配置或进行校准。务必遵循GE官方发布的详细更换步骤和安全锁定（LOTO）程序。

5. 历史记录与配置备份： 在进行任何操作前，必须备份原卡件的配置文件和控制策略。记录卡件的序列号、固件版本和在机架中的槽位信息。

6. 技术支持渠道： 鉴于其专业性，强烈建议通过GE官方或其授权服务合作伙伴获取备件和技术支持。自行采购非官方渠道的板卡可能存在兼容性、可靠性风险，且可能无法获得软件支持。
