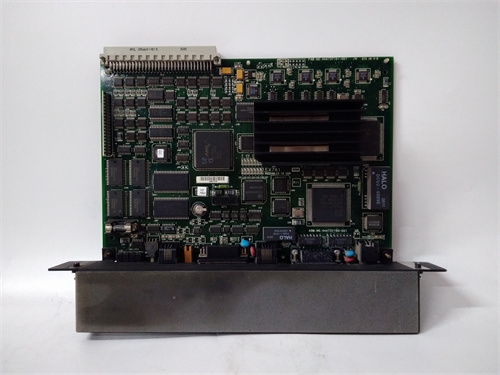

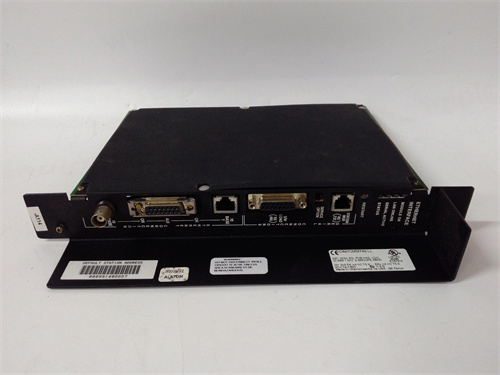

GE IC697CHS790D

产品描述

GE IC697CHS790D 是通用电气（GE）自动化系统（现属于艾默生集团）旗下 Series 90-30 可编程逻辑控制器（PLC）系列的一款关键通信模块。该模块具体型号为高性能以太网通信协处理器模块，在系统中充当独立的智能通信引擎。其核心功能是为整个90-30 PLC机架提供一个高速的10 Mbps以太网接口，使PLC能够无缝集成到基于TCP/IP协议的工厂局域网（LAN）或控制网络中。与依赖主CPU处理通信的简单接口模块不同，GE IC697CHS790D 拥有自己的专用处理器和内存，能够独立处理网络通信协议栈，从而极大地减轻了主CPU的负担，确保了控制程序扫描周期的确定性和通信的实时性。通过此模块，GE IC697CHS790D 使得90-30 PLC能够与上位监控系统（SCADA/HMI）、其他GE PLC（如90-70系列）、编程工作站（使用VersaPro或Proficy Machine Edition软件）以及支持以太网协议的第三方设备进行高效的数据交换、远程编程和在线监控。

产品参数

• 模块类型： 以太网通信协处理器模块，用于Series 90-30 PLC。

• 网络接口： 10BASE5 （粗缆以太网，AUI接口）和 10BASE2 （细缆以太网，BNC接口），标准10 Mbps速率。

• 网络协议： 支持 TCP/IP 协议栈，运行 EGD 和 SRTP 等GE专有工业协议。

  • EGD： 用于与上位机（如Cimplicity HMI）和其他GE PLC进行高效的数据交换。

  • SRTP： 用于与编程软件（VersaPro等）建立连接，进行程序上下载和在线监控。

• 处理架构： 内置专用通信处理器，独立于PLC主CPU运行。

• 内存： 拥有自己的缓冲区内存，用于存储发送和接收的数据包。

• 配置方式： 通过模块上的DIP开关设置IP地址和网络参数，或后期通过软件配置。

• 指示灯： 提供丰富的LED状态指示灯，显示模块状态、网络活动、数据发送/接收等。

• 安装： 直接插入90-30系列PLC机架的指定槽位中。

优势与特点

1. 独立处理，性能卓越： GE IC697CHS790D 最大的优势在于其协处理器设计。它独立处理所有网络通信任务，不占用主CPU的扫描时间，确保了控制逻辑的执行速度和确定性，这对于实时性要求高的应用至关重要。

2. 强大的网络集成能力： 在90-30系列所处的时代，该模块提供了先进的以太网连接能力，使PLC能够轻松融入工厂信息网络，实现了控制层与监控层的数据集成，为集中监控和数据采集提供了可靠通道。

3. 支持关键工业协议： 对 EGD 协议的原生支持使得与GE自家HMI（如Cimplicity）和其他PLC（90-70）之间的数据交换非常高效和简便，简化了系统集成工程。

4. 诊断与可靠性： 丰富的状态指示灯和通过软件可访问的诊断信息，使得网络连接问题和模块健康状况一目了然，便于快速排查故障，提高了系统可维护性。

5. 经典的系统兼容性： 作为90-30系列生态系统中的重要组成部分，IC697CHS790D 与同系列CPU、I/O模块以及编程软件实现了高度兼容，是构建稳定、可靠的中小型控制系统的经典网络解决方案。

应用领域与案例

GE IC697CHS790D 广泛应用于使用GE 90-30 PLC且需要网络通信的各种工业自动化场景。

• 制造业生产线： 用于汽车零部件、包装、装配等生产线的控制，将多个PLC站的数据汇总到中央监控室。

• 水处理与楼宇自动化： 在分布式泵站或HVAC系统中，实现远程数据采集和设备控制。

• 物料搬运系统： 控制传送带、分拣机的PLC通过网络与上位管理系统通信。

• 过程控制辅助系统： 作为大型流程工业中辅助单元（如公用工程）的控制器，并集成到全厂DCS或监控网络中。

与竞品对比

与同时代其他品牌PLC的早期网络模块（如西门子S7-300的CP343-1， 罗克韦尔SLC 500的1747-KE）相比，GE IC697CHS790D 的协处理器架构在减轻CPU负载和通信性能上具有明显优势。与通过串口转以太网转换器的方案相比，它提供了原生、稳定且功能完整的以太网集成。在现代标准看来，其10 Mbps和同轴电缆接口已显落后，但在其服务的存量系统和特定时期，它是性能领先的解决方案。当前，对于90-30系统的升级，更现代的替代方案（如以太网升级模块）可能被推荐。

选型建议与注意事项

1. 确认系统与软件兼容性： 选型前必须确认现有的90-30 PLC CPU型号和固件版本与该 IC697CHS790D 模块兼容。同时，确保编程软件（VersaPro/Proficy）版本支持对此模块的配置。

2. 网络规划与介质准备： 该模块使用现已不常见的10BASE5（粗缆） 或 10BASE2（细缆） 同轴电缆。需提前规划好网络布线、终端电阻和收发器（对于10BASE5）。现代网络中已难以直接接入。

3. IP地址与参数配置： 模块的IP地址需要通过硬件DIP开关设置，规划时需确保IP地址与网络中其他设备不冲突。理解EGD和SRTP协议的配置方法。

4. 作为备件的考量： 由于该型号已停产多年，采购 GE IC697CHS790D 主要用于现有系统的维护和备件更换。在采购时，需特别关注模块的成色（是否为正品、翻新件）、测试状态以及供应商的可靠性。

5. 考虑升级替代方案： 对于需要提升网络性能或接入现代交换式以太网的系统，应评估使用第三方或艾默生提供的以太网升级转换设备的可能性，这可能比寻找老旧的同轴电缆模块更可行。
