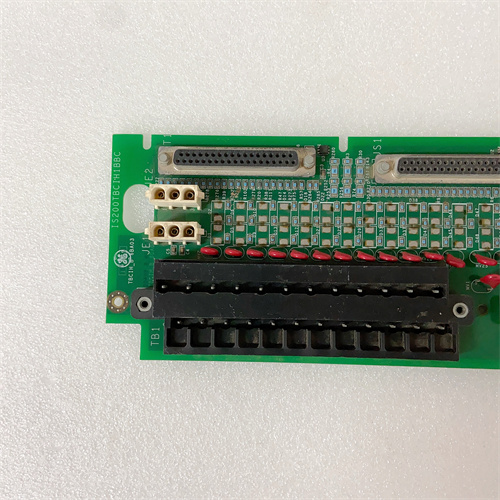

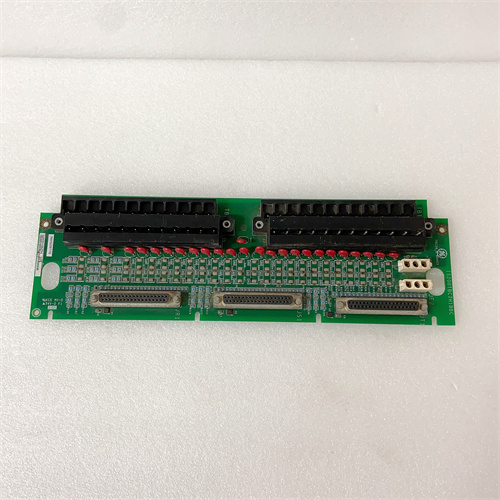

GE IS200TBCIH2CAA

产品概述

GE IS200TBCIH2CAA 是通用电气（GE，现为GE Vernova旗下业务）Mark VI系列燃气轮机/蒸汽轮机控制系统中的一个核心组件。具体而言，它是一款端子板接口模块或信号调理模块，属于Mark VI I/O子系统的一部分。Mark VI系统是GE用于其重型燃气轮机和联合循环机组的主力控制与保护平台。GE IS200TBCIH2CAA 模块在系统中扮演着关键现场信号与控制系统核心之间的“翻译官”和“适配器”角色。它安装在专用的I/O端子板机架中，负责连接来自现场传感器（如热电偶、热电阻RTD、压力变送器）或执行机构的原始信号电缆，并对这些信号进行必要的调理、隔离、滤波和类型转换（例如，将热电偶的毫伏信号转换为标准电压信号），然后通过高可靠性的背板总线将处理后的信号传送给Mark VI控制器（如<CPU>）。其设计的核心目标是确保高噪声工业环境下的信号完整性、精度和可靠性。选择 GE IS200TBCIH2CAA，意味着为您的关键涡轮机控制系统信号链配置了一个经过严格验证、坚固可靠的前端接口。

产品参数

• 所属系统：GE Mark VI 燃气轮机/蒸汽轮机控制系统。

• 模块类型：端子板接口模块（Terminal Board Interface Module），通常用于模拟量温度信号（热电偶/RTD）的接入。

• 信号处理功能：

  • 信号调理：提供对微弱模拟量信号（特别是热电偶的毫伏级信号）的放大和滤波。

  • 冷端补偿：对于热电偶输入，模块或其所处的端子板通常提供高精度的冷端补偿，以补偿接线端子处的环境温度变化。

  • 电气隔离：在输入通道与系统背板之间提供电气隔离，防止接地环路干扰和高压窜入，保护昂贵的控制系统。

• 输入类型：根据型号后缀和配置，可能支持：

  • 多种热电偶类型（如 J, K, T, E, R, S, B型）。

  • 热电阻RTD（如 Pt100, Pt1000）。

  • 也可能支持其他低电平直流电压信号。

• 通道配置：通常为高密度多通道设计（例如16通道），每个通道可独立配置。

• 连接方式：

  • 现场侧：通过可插拔的螺丝端子或弹簧端子连接现场信号电缆。

  • 系统侧：通过高密度连接器插入Mark VI的专用端子板机架，与背板总线相连。

• 诊断功能：可能具备基本的通道健康状态监测（如断线检测）。

• 环境规格：设计用于安装在涡轮机控制柜内，满足工业环境对温度、湿度和抗震动的要求。

优势与特点

1. 针对涡轮机应用的优化设计：GE IS200TBCIH2CAA 并非通用模块，其电路设计和元件选型专门针对燃气轮机/蒸汽轮机现场常见的高温、振动和电气噪声环境进行了优化，确保了关键温度、压力等参数测量的长期稳定性和准确性。

2. 卓越的信号完整性与抗干扰能力：通过精密的信号调理电路和高等级的电气隔离，有效抑制了来自大功率电机、变频器和开关设备产生的电磁干扰，保证了微弱传感器信号的纯净度，这是高精度控制和可靠保护的基础。

3. 高密度与易于维护：模块提供多通道输入，节省了机架空间。其前端采用可插拔的端子排设计，使得现场接线、校验和更换传感器时无需断开背板连接，极大地方便了安装和维护工作。

4. 与Mark VI系统的无缝集成：作为Mark VI I/O系统的原生组件，其硬件和固件与控制器、工程软件（ToolboxST）完全兼容。在软件中可以方便地对每个通道进行类型配置、量程设置和校准，实现了统一的工程环境。

5. 高可靠性与长寿命：采用工业级乃至军用级的元器件和严格的生产工艺，平均无故障时间（MTBF）长，能够满足发电设备连续运行数年的大修周期要求。

应用领域与案例

应用领域：专用于使用GE Mark VI控制系统的重型燃气轮机发电机组、蒸汽轮机以及联合循环电站。

应用案例：

• 9F级燃气轮机燃烧温度监测：在燃气轮机燃烧室和透平排气段，布置了大量的K型或N型热电偶来监测温度分布，防止局部过热。这些热电偶的信号电缆接入多个 GE IS200TBCIH2CAA 模块。模块对信号进行调理和冷端补偿后，将精确的温度数据送至控制器，用于燃烧调整、性能计算和超温保护，直接关系到机组效率和叶片寿命。

• 蒸汽轮机缸体与转子金属温度监测：在汽轮机启停和运行过程中，需要精确监控汽缸和转子的金属温度以评估热应力。安装在缸壁和转子上的专用热电偶信号通过 IS200TBCIH2CAA 模块接入系统。其可靠性和精度对于实现最优启停曲线、防止转子热弯曲和缸体变形至关重要。

• 大型压缩机轴承温度保护：在驱动压缩机的燃气轮机或蒸汽轮机的轴承部位，RTD或热电偶用于监测轴承温度。该模块采集这些信号，当温度异常升高时，为控制系统提供准确的报警和停机保护信号，防止轴瓦熔化等严重设备损坏。

与竞品对比分析

与采用通用PLC模拟量输入模块或第三方信号调理器的方案，以及其他涡轮机控制系统厂商（如西门子、三菱）的专用I/O模块相比，GE IS200TBCIH2CAA 的核心优势在于：

• 原厂系统内的深度匹配与性能保证：该模块是GE为其Mark VI系统“量身定制”的，其噪声抑制特性、温度漂移补偿、与控制器AD采样电路的匹配都经过系统级优化和测试，能提供最佳整体性能。通用模块难以达到同等的系统级优化水平。

• 完整的责任链与技术支援：使用GE原厂I/O模块，从传感器到控制器的整个信号链责任由GE承担。出现测量问题时，可以获得GE从现场仪表到控制逻辑的完整技术支持和根本原因分析。混合品牌会模糊责任界限。

• 在现有Mark VI存量市场的必须性：对于全球数千台已安装的Mark VI系统，任何维护、修复或升级都必须使用原厂或认证兼容的备件（如 IS200TBCIH2CAA），这是保证系统兼容性、功能安全性和延续厂家保修支持的唯一途径。
  通用方案可能在成本或与工厂其他非关键系统的集成灵活性上有优势。但对于燃气轮机、蒸汽轮机这种对控制精度、响应速度和可靠性要求极高的核心动力设备，原厂专用的 GE IS200TBCIH2CAA 模块是不可或缺的。

选型建议与注意事项

1. 严格确认系统与机架兼容性：必须确认您的系统是GE Mark VI（注意与Mark VIe区分），并确认I/O端子板机架的具体型号和版本，确保 IS200TBCIH2CAA 模块的硬件版本与之完全兼容。

2. 明确信号类型与量程：详细记录每个通道需要接入的传感器类型（热电偶分度号、RTD类型）、量程范围以及是否要求隔离。

3. 传感器与接线规范：使用符合精度要求的热电偶或RTD，并正确选用对应的补偿导线（对于热电偶）。严格按照端子定义和扭矩要求接线，并做好电缆屏蔽层的单点接地。

4. 软件组态与通道配置：在Mark VI的工程软件ToolboxST中，需要对每个 IS200TBCIH2CAA 模块的每个通道进行正确的硬件类型配置、工程单位转换和报警限值设置。

5. 上电前检查与校准：安装并接线后，在上电前应进行通路检查和绝缘检查。系统上电后，应使用标准信号源对重要温度回路进行现场校准验证，确保测量精度。

6. 环境与散热：确保模块安装机柜的环境温度在允许范围内，通风良好，避免局部过热影响模块寿命和测量稳定性。

7. 采购渠道：此类关键I/O模块必须通过GE官方或其授权渠道采购原厂备件。非原厂件可能在长期稳定性、温度特性和噪声抑制性能上存在差异，会严重影响控制的可靠性和精度。
