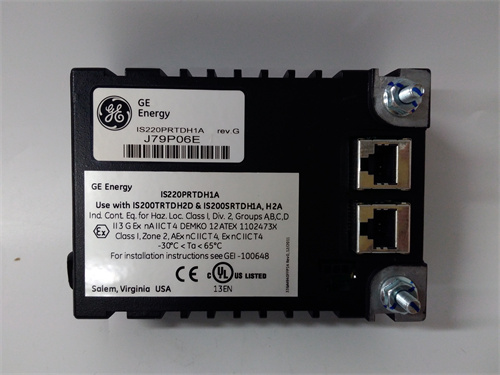

GE IS220PRTDH1A

产品描述

GE IS220PRTDH1A 是通用电气（GE）公司为其Mark VIe系列燃气轮机/蒸汽轮机控制系统设计的一款高性能电阻温度检测器（RTD）输入模块。该模块专门用于高精度、高可靠性地采集来自现场铂电阻温度传感器（如Pt100， Pt1000） 的信号，并将其转换为数字信号供Mark VIe控制器处理。在燃气轮机、联合循环电站等关键电力设施中，GE IS220PRTDH1A 负责监测如轴承温度、润滑油温度、冷却水温度、定子绕组温度等关键热工参数，这些数据对于设备安全保护、效率优化和预测性维护至关重要。其设计严格遵循工业级标准，具备强大的抗干扰能力和诊断功能，是保障机组安全稳定运行的“温度感知卫士”。

产品参数

• 产品系列：通用电气（GE） Mark VIe 燃气轮机/蒸汽轮机控制系统

• 模块类型：RTD（电阻温度检测器）输入模块

• 传感器支持：专门设计用于连接三线制或四线制铂电阻温度传感器，最常用类型为 Pt100（0°C时电阻为100Ω）。

• 通道数量：通常为多通道配置，例如8个独立RTD输入通道（具体数量需以技术手册为准）。

• 测量原理：采用恒流源激励和精密电压测量技术，通过测量RTD电阻值计算出对应温度。

• 测量范围：覆盖RTD传感器的标准温度范围（例如 -200°C 至 +850°C），具体取决于RTD类型和模块配置。

• 精度：高精度测量，在规定的温度和工作条件下，典型精度可达 ±0.1°C 或更高（在0°C附近）。

• 分辨率：通常高达0.01°C 或更高，提供细微的温度变化监测能力。

• 激励电流：提供稳定、低噪声的激励电流（通常在1mA以内），以最小化传感器自热效应。

• 导线电阻补偿：通过三线制或四线制接线方式，可自动补偿连接导线电阻带来的测量误差，确保远端测量的准确性。

• 隔离：各输入通道之间以及通道与系统背板之间具有高等级电气隔离，防止地环路干扰和共模电压影响。

• 诊断功能：

  • 传感器开路/短路检测。

  • 超量程/欠量程检测。

  • 模块内部健康状态监测（如电源、内部温度）。

• LED指示灯：模块级状态指示灯（电源、故障、通信）及可能的通道状态指示。

• 连接方式：通过高可靠性的多针前连接器或专用端子排连接RTD传感器导线。

• 工作温度：-40°C 至 +70°C（宽工业温度范围）。

• 安装方式：插入Mark VIe系统指定的I/O机架槽位。

优势与特点

1. 燃气轮机应用的专业化与高可靠性：GE IS220PRTDH1A 专为苛刻的发电环境设计，其测量稳定性、抗干扰性和长期漂移特性均满足燃气轮机控制对温度监测的严苛要求，是保障机组安全运行的基石。

2. 极高的测量精度与分辨率：采用精密的测量电路和算法，能够精确捕捉微小的温度变化，为热力性能计算、效率分析和早期故障预警（如轴承磨损初期温升）提供可靠数据。

3. 完善的传感器诊断与回路健康监测：模块不仅能读取温度值，还能持续监测传感器及连接线路的健康状态，在RTD开路、短路或导线接触不良时及时发出预警，实现预测性维护，避免因测温失效导致的保护误动或拒动。

4. 强大的抗干扰与隔离能力：在高电磁干扰的燃气轮机控制柜环境中，其高等级的通道隔离和滤波设计确保了微弱RTD信号的测量准确性和稳定性。

5. 与Mark VIe系统的无缝集成：作为Mark VIe I/O家族的原生成员，它与控制器（如UCSC模块）、工程工具（ToolboxST）和诊断系统深度集成，支持在线配置、实时监控和便捷的维护。

应用领域与案例

• 应用领域：几乎专用于采用GE Mark VIe控制系统的发电领域，包括：燃气轮机（简单循环与联合循环）电厂、蒸汽轮机电厂、大型工业驱动用汽轮机以及核电站常规岛。

• 应用案例：在一台F级燃气轮机中，多个GE IS220PRTDH1A 模块被用于监测轴承温度。每个轴承布置了多个Pt100传感器，分别测量金属温度和润滑油出口温度。这些传感器信号接入IS220PRTDH1A 模块。当某个轴承因润滑不良开始出现异常温升时，模块以高分辨率捕捉到这一趋势，在温度达到报警阈值前就提醒运行人员。如果温度继续上升至危险值，控制器会基于该模块提供的准确数据触发紧急停机，有效防止了轴瓦熔化等灾难性损坏。

与竞品对比

• 与通用工业RTD输入模块（如众多PLC厂商的RTD模块）对比：通用模块可能成本较低，但GE IS220PRTDH1A 的核心优势在于其 “针对燃气轮机应用环境的特殊优化” 和 “与Mark VIe安全保护系统深度绑定的可靠性”。其在振动耐受性、长期稳定性、诊断深度以及与机组保护逻辑的无缝衔接上是通用模块无法比拟的。

• 与其他燃气轮机控制系统品牌（如西门子、三菱）的RTD接口模块对比：各品牌都有其专用模块。IS220PRTDH1A 的竞争力在于它是 “GE Mark VIe生态系统内经过无数运行小时验证的标准解决方案”，拥有全球范围内庞大的成功应用案例和成熟的技术支持体系。

• 核心优势总结：GE IS220PRTDH1A 的核心竞争力在于其将 “实验室级别的温度测量精度” 与 “工业最高等级的应用可靠性” 结合于一身，专门服务于对温度监测有极致安全要求的燃气轮机控制领域。

选型建议与注意事项

• 选型建议：

  1. 系统兼容性确认：必须确认用于GE Mark VIe系统，并明确其在控制架构中的位置（具体机架和槽位）。

  2. 传感器规格明确：确认所用RTD传感器的类型（Pt100， Pt1000）、接线方式（三线制或四线制）、精度等级和测量范围。

  3. 通道数量规划：根据温度监测点的数量，规划所需模块的数量，并考虑适当的冗余或备用通道。

  4. 环境与布线考虑：评估传感器到模块的电缆长度、布线路径的电磁环境，选择适当的屏蔽电缆。

• 注意事项：

  1. 专业安装与接线：RTD测量对连接质量非常敏感。必须严格按照手册要求进行三线制或四线制接线，确保各导线电阻平衡且连接牢固。

  2. 传感器校准：对于关键测温点（如保护用温度），建议使用经过校准的RTD传感器，并定期校验。

  3. 屏蔽与接地：使用屏蔽双绞电缆，并在控制系统侧单点接地，避免接地环路引入噪声。

  4. 避免电磁干扰：信号电缆应远离动力电缆和高频设备布线。

  5. 模块配置：在工程软件中需正确配置通道对应的RTD类型、接线方式和报警参数，任何配置错误都将导致测量不准。更换模块后需恢复原有配置。
