产品介绍

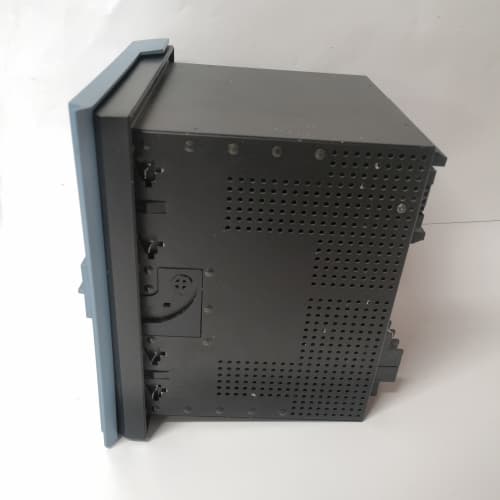

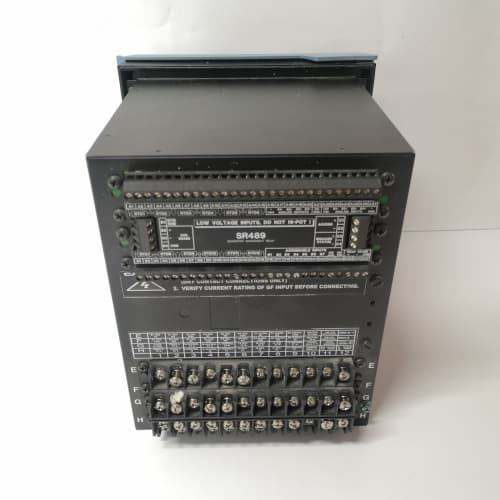

GE SR489-P5-LO-A20-E 是美国通用电气（GE）旗下Multilin系列保护继电器中的一款高性能发电机保护继电器。该型号属于SR 489系列，专门设计用于为大型同步发电机和电动机提供全面、可靠的保护、监测和控制功能。GE SR489-P5-LO-A20-E 集成了先进的数字信号处理技术和强大的计算能力，能够防范各类电气故障，如差动、过流、过压、欠压、过频、欠频、逆功率、失磁等，并支持发电机自动同步和励磁控制。在电力、石油天然气、工业发电等领域，该继电器是保障核心发电设备安全、稳定运行的关键智能设备。深入了解GE SR489-P5-LO-A20-E 的丰富功能与配置方法，对于电力系统工程师和运维人员至关重要。

产品参数

• 产品系列：GE Multilin SR 489 发电机保护继电器。

• 核心保护功能：

  • 差动保护（87G）：主保护，通过比较发电机机端和中性点侧电流，快速切除内部短路故障。

  • 定子接地保护（64G）：灵敏检测发电机定子绕组的接地故障。

  • 后备过流保护（51V/51）：带电压制动的定时限或反时限过流保护。

  • 过电压/低电压保护（59/27）。

  • 过频率/低频率保护（81O/U）。

  • 逆功率保护（32）：防止发电机作为电动机运行。

  • 失磁保护（40）：检测励磁故障。

  • 定子过负荷/负序过流保护（49/46）：防止过热和不平衡。

• 控制与监测功能：

  • 自动同步（25）：实现发电机与系统的精确并网。

  • 负荷控制/功率因数控制。

  • 全面的测量：三相电压、电流、有功/无功功率、功率因数、频率、电能等。

  • 事件记录与故障录波：详细的顺序事件记录和波形捕捉功能。

• 输入/输出：

  • 模拟量输入：多组电流（CT）和电压（PT）输入。

  • 数字量输入：多路可编程状态输入。

  • 继电器输出：多组可编程继电器输出，用于跳闸、报警和控制。

• 通信接口：

  • 串行通信：支持Modbus RTU (RS-485) 等协议。

  • 以太网通信（部分型号）：支持Modbus TCP/IP, DNP3 over Ethernet等。

• 显示与人机界面：配备背光液晶显示屏（LCD）和导航按键。

• 电源：宽范围交直流电源，如24-250 V DC/AC。

优势与特点

1. 全面的发电机专属保护：GE SR489-P5-LO-A20-E 的最大优势在于其功能集的完整性，专为同步发电机设计，覆盖了从内部故障（差动）到外部系统异常（电压、频率）的全方位保护，并集成了关键的自动同步功能，实现了“一机多用”。

2. 高精度与高可靠性：采用先进的数字信号处理（DSP）算法，确保了测量的精确性和保护动作的快速、可靠。其硬件平台经过严格测试，适用于严苛的电站环境。

3. 强大的数据记录与诊断：内置的故障录波和事件顺序记录（SOE）功能，为事故分析和设备诊断提供了宝贵的第一手数据，有助于快速定位故障根源并预防未来问题。

4. 灵活的可编程性与集成能力：所有保护元件参数、逻辑方程和继电器输出均可通过前面板或软件灵活编程。强大的通信能力使其能轻松集成到电站DCS、SCADA或工厂网络中，实现远程监控和管理。这一点是GE SR489-P5-LO-A20-E 在现代智能电厂中的核心价值。

5. 用户友好的配置工具：配合GE的EnerVista软件套件，可以方便地在电脑上进行设置、文档管理、实时监测和数据分析，大大简化了调试和维护工作。

应用领域与案例

GE SR489-P5-LO-A20-E 专用于各类同步发电机组的保护与控制。

• 案例一：火力发电厂主发电机保护
  在300MW燃煤机组中，该继电器作为发电机的主保护和后备保护。其差动保护作为主保护快速动作，定子接地和过负荷保护作为后备。同时，其自动同步功能在机组启动并网时确保平稳、无冲击地接入电网。

• 案例二：工业自备电厂燃气轮发电机保护
  在化工或钢铁企业的燃气轮机联合循环自备电站中，发电机保护至关重要。SR489继电器提供全面的电气保护，并通过逆功率保护防止在燃机熄火时发电机倒送电。其通信功能将发电机运行数据上传至厂级监控系统。

• 案例三：大型水泵/风机同步电动机保护
  在调水工程或矿山中，驱动大型水泵或风机的同步电动机同样需要全面保护。该继电器可用于此类高压大容量同步电机的保护，提供失步保护、失磁保护和不平衡保护，防止设备损坏。

与竞品对比

与其他品牌的发电机保护继电器（如施耐德电气（原AREVA）MiCOM P34x系列、西门子SIPROTEC 7UM系列、ABB REG670）相比，GE SR489-P5-LO-A20-E 的特点在于：

• 功能的高度集成：它将发电机保护、自动同步和基本的电机保护功能高度集成在一个装置内，对于需要“一体化”解决方案的用户而言，可能更具配置简洁性和成本优势。

• GE Multilin的品牌传承与可靠性：在北美及全球电力市场拥有强大的品牌认知度和长期的成功应用历史，其产品的稳健性和长期支持能力是重要考量因素。

• EnerVista软件的易用性：其配套软件在设置、监测和分析方面被认为非常直观和强大，降低了用户的工程门槛。

• 在特定市场（如油气、工业）的强劲表现：在工业驱动、海上平台等领域的同步电机和发电机保护中，GE SR系列有大量的应用案例。

选型建议与注意事项

1. 精确匹配发电机参数：必须根据发电机的额定电压、电流、功率、CT/PT变比、短路阻抗等核心参数进行选型和保护定值计算。

2. 确定所需功能模块：确认是否需要所有高级功能（如高级同步、励磁控制接口、特定通信协议）。型号后缀（如-P5-LO-A20-E）可能代表特定的功能包或选项，需仔细核对。

3. 严格的CT/PT选型与接线：保护性能的基础是精确的测量。必须选择合适精度等级和变比的电流/电压互感器，并确保极性接线绝对正确，尤其是差动保护回路。

4. 全面的整定计算与协调：发电机保护定值需与上下游保护（如厂用变保护、主变保护、系统保护）进行协调。建议由专业的保护工程师进行计算和设定。

5. 重视通信与对时集成：规划好通信网络和协议，并接入IRIG-B或其他对时信号，以确保事件记录和故障录波的时间准确性。

6. 专业的调试与定期检验：安装后必须进行全面的功能测试，包括注入试验验证各保护功能。投运后，应制定定期检验计划，利用其自检功能并结合停电进行深度测试。强烈建议通过GE官方或授权渠道采购，以获得正品、完整的技术文档和专业的技术支持。定值设置和修改必须保留完整记录。
