产品描述

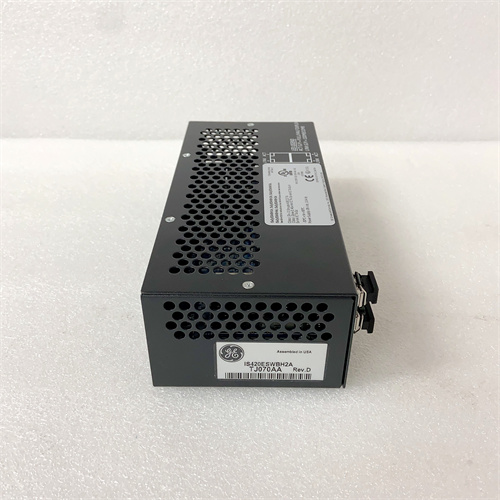

GE IS420ESWBH2A 是通用电气（GE， 现归属艾默生集团）旗下Mark VIe系列燃气轮机/蒸汽轮机控制系统中的一个关键I/O模块，具体为数字量输入/输出（DI/DO）组合模块。该模块是GE Speedtronic系列（Mark VIe）分布式I/O包（Droop I/O Pack）的标准组件，专为燃气轮机、蒸汽轮机等大型关键旋转机械的控制与保护系统而设计。IS420ESWBH2A 模块在一个紧凑的单元内集成了多通道的数字量输入和数字量输出功能，用于采集现场开关状态信号（如限位开关、压力开关）并驱动小型执行机构（如电磁阀、继电器、指示灯）。在发电厂苛刻的控制环境中，GE IS420ESWBH2A 模块以其高可靠性、快速响应和强大的诊断能力，确保了对辅助系统设备状态的精确感知和可靠控制，是保障机组安全启停、稳定运行和顺序控制逻辑执行的重要硬件基础。

产品参数

• 品牌与系列： GE (现归属艾默生)， Speedtronic Mark VIe 控制系统

• 产品型号： IS420ESWBH2A

• 模块类型： 数字量输入/输出组合模块

• I/O类型： 组合了数字量输入（DI）和数字量输出（DO）通道。

• 通道数量： 通常为混合配置，例如8路数字量输入和8路数字量输出（具体通道分配需根据详细手册确认）。

• 输入类型（DI）： 通常为干接点（无源触点）输入或直流电压（如24VDC）输入，具有光电隔离。

• 输出类型（DO）： 通常为继电器干接点输出（常开/常闭）或固态晶体管输出，用于驱动低功率负载。

• 触点容量（若为继电器输出）： 适用于控制回路，典型值为2A @ 30VDC / 0.5A @ 125VAC。

• 隔离方式： 输入/输出通道与控制器背板之间采用光电隔离或继电器隔离，确保高电气安全性和抗干扰能力。

• 响应时间： 快速的导通/关断响应时间，满足快速顺序控制的需求。

• 诊断功能： 模块通常具备状态指示灯（如通道状态、模块健康），并能将诊断信息反馈至Mark VIe控制系统。

• 安装方式： 模块化设计，插入Mark VIe系列的专用I/O端子板或载板中。

• 电源要求： 通过背板或专用连接器从I/O包电源获取工作电源。

• 工作温度： 适用于控制柜环境（通常0°C 至 60°C）。

优势与特点

1. 高集成度与节省空间： GE IS420ESWBH2A 将数字量输入和输出功能集成在单一模块中，显著优化了I/O包的空间利用率，减少了模块数量和系统复杂性，特别适合空间受限的分布式I/O站。

2. 极高的可靠性与安全性： 作为关键动力设备控制系统的一部分，其设计和制造遵循严格的标准。采用高品质的隔离技术和元器件，确保在恶劣的电磁环境下稳定工作，并在需要时可靠地执行控制命令。

3. 快速的动态响应： 模块设计满足燃气轮机快速顺序控制的需求，输入采样和输出响应延迟时间短，能够精确配合控制器的快速逻辑运算。

4. 强大的诊断与可维护性： 模块和系统提供详细的通道级和模块级诊断信息（如开路、短路、过载），便于预测性维护和快速故障定位。部分设计支持在线更换。

5. 与Mark VIe系统的深度集成： 该模块是Mark VIe生态系统的原生组件，其硬件接口、供电、通信协议和诊断与系统的控制器及工程工具（如ToolboxST）完全兼容，确保了最优的性能和便捷的工程实施。

应用领域与案例

GE IS420ESWBH2A 模块几乎专用于GE燃机、汽轮机及其联合循环电厂的辅助系统控制与监测。

• 应用领域： 燃气轮机发电厂（简单循环、联合循环）、蒸汽轮机发电厂、核电站常规岛辅助系统。

• 应用案例： 在一台燃气轮机联合循环机组的润滑油系统中，GE IS420ESWBH2A 模块被用于监测和控制相关设备。其数字量输入通道连接油压开关、油位开关和油泵运行反馈信号；数字量输出通道则控制备用油泵的启停、加热器的通断以及报警指示灯。当主油泵故障导致油压下降时，压力开关信号被IS420ESWBH2A 的输入通道采集，控制系统逻辑立即通过该模块的输出通道启动备用油泵，并通过另一个输出通道点亮控制盘上的报警灯，确保润滑系统不间断工作，保护了昂贵的燃气轮机轴承。

与竞品对比

与通用PLC的混合I/O模块或第三方I/O模块相比，GE IS420ESWBH2A 的核心优势在于其专为极端关键的透平机械控制而设计的特殊资质和与GE专有系统的不可替代的集成性。

• VS 通用工业PLC混合I/O模块： 通用模块在成本、通用性上有优势，但通常在可靠性设计、抗振动、长期稳定性认证（特别是用于安全相关功能）以及与本特利/GE透平控制算法的深度整合上无法达到IS420ESWBH2A 的专业级别。对于燃机控制这类“关键任务”应用，原厂指定模块是保障系统完整性的唯一选择。

• VS 其他透平控制品牌（如西门子、三菱）的专用I/O： 各品牌均有自己的专用I/O系统。IS420ESWBH2A 的优势在于其是GE Mark VIe全球装机量巨大的标准备件，拥有成熟的供应链、丰富的应用案例和经过验证的与GE燃机控制逻辑的匹配度。对于GE机组用户，它是保证系统一致性和获得原厂技术支持的必要部件。

选型建议与注意事项

1. 严格系统匹配： GE IS420ESWBH2A 必须用于GE Speedtronic Mark VIe 系统。选型必须基于原控制柜图纸、备件清单或损坏模块的完整型号，一字不差地采购。

2. 确认I/O规格与分配： 明确所需输入信号类型（干接点/电压）和输出类型（继电器/固态）及容量是否与现场负载匹配。仔细核对模块的通道分配图，确保输入/输出点数满足应用需求。

3. 理解系统配置： 该模块在ToolboxST软件中有对应的硬件配置和通道映射。更换模块时，可能需要检查或重新下载相关配置，确保通道地址和功能定义正确。

4. 安全操作程序： 更换I/O模块涉及关键控制系统，必须遵循严格的电厂安全规程和工作票制度。确保相关系统已置于安全状态（如停机或维护模式），并做好防静电措施。

5. 负载保护： 对于继电器输出驱动感性负载（如电磁阀线圈），必须配备续流二极管或RC吸收电路以保护触点，防止电弧损坏。

6. 文档与版本控制： Mark VIe系统对硬件和软件版本有严格要求。在操作前，必须从GE IS420ESWBH2A相关资源获取准确的硬件手册和更换指南，并确认备件版本与现有系统兼容。由于涉及关键设备，强烈建议由经过GE（或艾默生）培训认证的工程师执行更换和测试工作。
