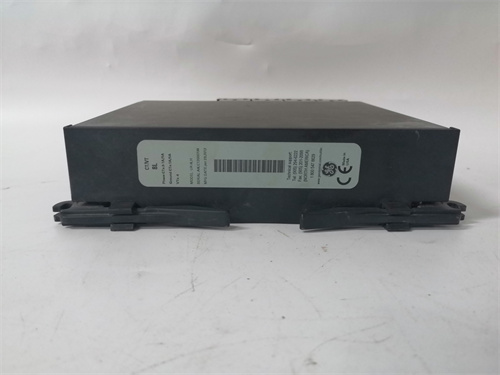

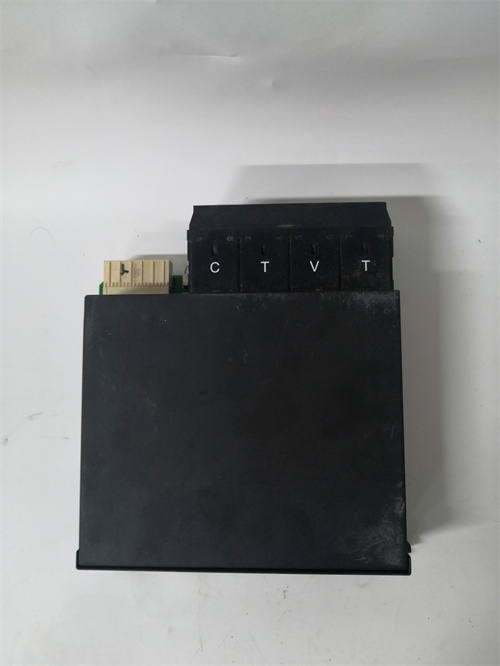

GE UR8LH

产品介绍

GE UR8LH 是美国通用电气（GE）Multilin系列保护继电器产品线中的一款具体型号，属于其 Universal Relay (UR) 系列。该继电器是一款线路保护继电器，专为电力系统中输配电线路的保护、监控和控制而设计。GE UR8LH 集成了先进的保护算法、高精度的测量功能和灵活的通信能力，能够可靠地检测并隔离线路故障，如相间短路、接地故障等，保障电网的安全稳定运行。在变电站自动化系统中，GE UR8LH 扮演着关键的一次设备守护者角色。选择这款继电器意味着为您的输电或配电线路配备了集高智能与高可靠性于一体的保护专家。

产品参数

• 产品系列：GE Multilin UR 系列（通用继电器系列）。

• 设备类型：数字式线路保护继电器。

• 核心保护功能：

  • 距离保护：多段式相间和接地距离保护（Z1, Z2, Z3/Z4），是线路的主保护。

  • 方向过流保护：带方向元件的过流和接地过流保护，作为后备或主保护。

  • 自动重合闸：支持单相/三相多次重合闸，提高供电可靠性。

  • 过电压/低电压保护。

  • 过频率/低频率保护。

  • 断路器失灵保护。

• 测量与监控：

  • 实时测量三相电流、电压、有功/无功功率、功率因数、频率、电能等。

  • 故障录波与事件顺序记录。

• 输入/输出：

  • 模拟量输入：多组电流（CT）和电压（PT）输入。

  • 数字量输入：多路可编程状态量输入。

  • 继电器输出：多组可编程跳闸、报警和控制输出。

• 通信接口：

  • 串行通信：支持Modbus RTU, DNP3.0 over serial等。

  • 以太网通信：通常支持双以太网口，支持IEC 61850, Modbus TCP/IP, DNP3.0 over LAN等现代协议。

• 人机界面：配备大型背光液晶显示屏和导航按键。

• 电源：宽范围交直流电源，如24-250 V DC/AC。

优势与特点

1. 强大的线路保护功能集：GE UR8LH 的核心优势在于其专为线路保护优化的功能套件。其完善的距离保护和方向过流保护能够精确地判断故障位置和方向，实现快速、有选择性地切除故障，最大限度地缩小停电范围。

2. 高可靠性、高安全性：采用硬件冗余和故障安全设计，具有极高的抗干扰能力和硬件自检功能。其保护算法经过长期现场验证，确保在任何电网工况下都能正确、可靠地动作。

3. 先进的通信与互操作性：原生支持IEC 61850标准，使其能够无缝集成到现代数字化变电站架构中。强大的本地和远程通信能力便于实现集中监控、远程整定和故障信息管理。这一点是GE UR8LH 在智能电网中的关键价值。

4. 灵活的配置与强大的诊断：所有保护元件参数、逻辑方程均可通过前面板或专用软件（EnerVista）灵活编程。详细的故障录波和事件记录功能为事故分析、系统优化和预防性维护提供了强大的数据支持。

5. 用户友好的操作与维护：直观的图形化界面和EnerVista软件套件，使得设置、调试、监控和维护工作变得简单高效。模块化设计也便于现场更换和升级。

应用领域与案例

GE UR8LH 专门用于电力系统的输电线路、馈线以及重要的配电线路保护。

• 案例一：110kV/220kV输电线路主保护
  在高压输电线上，UR8LH作为线路两端的成套保护装置。其距离保护作为主保护，快速切除线路任意点的故障；方向过流作为后备保护。其自动重合闸功能可在瞬时性故障（如雷击）后快速恢复供电。

• 案例二：35kV/10kV工业园或城市配电网馈线保护
  作为变电站出线开关柜的保护装置，UR8LH为每条重要馈线提供过流、接地、重合闸等综合保护。其丰富的测量功能还可用于线路负荷监控和电能计量。

• 案例三：新能源电站（风电场/光伏电站）集电线路保护
  在风电场中，连接风力发电机和升压站的35kV集电线路需要可靠的保护。UR8LH能够适应新能源场站特有的弱馈、谐波等复杂工况，提供灵敏、可靠的保护，保障发电单元和集电系统的安全。

与竞品对比

与其他品牌的线路保护装置（如西门子SIPROTEC 7SA系列、ABB REF6xx系列、施耐德电气MiCOM P3xx系列）相比，GE UR8LH 的特点在于：

• UR平台的通用性与灵活性：作为通用继电器平台的一员，其硬件平台与其他UR系列（如变压器、发电机保护）相同，有利于减少备件种类、简化人员培训和维护。

• 在北美及全球电网市场的深厚应用基础：GE Multilin在电力系统保护领域享有盛誉，UR系列在全球有大量的安装和运行业绩，其可靠性和对复杂电网的适应性得到了广泛认可。

• EnerVista软件的强大集成：其配套软件在设置、分析、资产管理和系统集成方面功能全面且用户友好，是GE保护产品的重要竞争优势。

• 强大的定制逻辑能力：用户可编程逻辑（FlexLogic™）功能非常强大，允许用户创建复杂的自定义控制和联锁方案，满足特殊的现场需求。

选型建议与注意事项

1. 明确线路参数与保护需求：根据线路电压等级、长度、拓扑结构、CT/PT变比、最大负荷电流、短路电流水平等参数，确定所需保护功能的配置和定值计算依据。

2. 确定通信与组网要求：明确变电站自动化系统的通信架构（IEC 61850站控层/过程层、DNP3.0或其他），选择支持相应协议的型号和所需接口模块。

3. 严谨的CT/PT选型与接线：保护性能依赖于精确的测量。必须选择符合精度和容量要求的电流、电压互感器，并确保极性接线绝对正确，尤其对于方向保护和差动保护。

4. 进行专业的整定计算与协调：线路保护的定值需与相邻线路、变压器保护及系统侧保护进行严格的配合与协调，以确保动作的选择性、速动性和灵敏性。建议由专业保护工程师完成。

5. 重视调试与传动试验：安装后必须进行全面的现场调试，包括保护功能测试（二次注入）、通信测试、断路器传动试验，确保所有功能正确无误。

6. 通过正规渠道采购与维护：为确保产品质量和获得原厂技术支持，应通过GE官方或其授权分销商采购。定期利用其自检和录波功能进行状态评估，并依据电网变化及时修订定值。保留完整的设备档案和调试记录。
