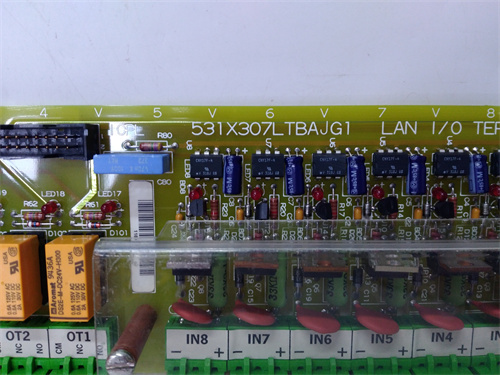

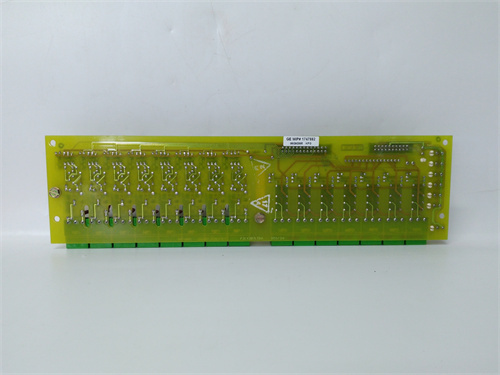

GE 531X307LTBAJG1

产品描述

GE 531X307LTBAJG1是GE EX2100励磁系统专用晶闸管功率接口及触发板卡，专门用于同步发电机静止励磁系统的可控硅整流桥触发控制及状态反馈。该模块作为EX2100数字励磁控制器与功率桥之间的关键连接组件，在单块6U板卡上集成6路独立光纤触发通道、3路阳极电压同步检测及完整的可控硅熔断器监视电路。GE 531X307LTBAJG1插入EX2100功率机柜，通过背板总线接收来自EX2100调节器的触发角度指令，经光发射器转换为820nm光纤脉冲驱动可控硅阀组。该模块经全球数万台GE燃气轮机、汽轮机及水轮发电机励磁系统运行验证，是EX2100平台功率接口的标准解决方案。

产品参数

• 型号：GE 531X307LTBAJG1

• 产品类型：EX2100晶闸管接口及触发板

• 系统兼容性：GE EX2100，EX2100e励磁系统

• 触发通道：6路独立光纤输出，ST接口

• 光纤波长：820nm，多模

• 脉冲特性：5kHz载频，脉冲列调制，最大占空比10%

• 同步输入：3相阳极电压，100–690V AC，50/60Hz

• 同步精度：±0.5°电气角度

• 熔断器监视：6路光隔离输入，交流/直流兼容

• 反馈信号：可控硅状态，脉冲丢失检测，同步丢失报警

• 隔离电压：3500V AC光纤通道至逻辑电路

• 自诊断：光纤链路完整性测试，同步电压幅值/相位校验

• 指示灯：同步锁定，脉冲使能，熔断器状态，模块健康

• 供电电源：来自EX2100功率机柜背板

• 功耗：15W典型值

• 工作温度：-30°C至+65°C

• 认证标准：CE，UL，CSA，IEEE C37.90，IEC 61000-6-2/6-4

优势与特点

GE 531X307LTBAJG1采用光纤隔离触发技术，在EX2100调节器与高压可控硅阀组之间建立3500V AC的完全电气隔离屏障，彻底消除功率回路故障对精密控制电路的传导威胁。与传统电磁脉冲变压器方案相比，GE 531X307LTBAJG1的光纤触发路径不存在磁饱和及脉冲宽度失真问题，可在0.1°至180°全导通角范围内保持纳秒级脉冲上升时间及恒定脉冲幅度。该模块内置阳极电压同步鉴相电路，通过三阶锁相环技术在三相电压严重畸变甚至单相接地故障工况下仍能保持与系统频率的精确同步，同步误差小于±0.5°电气角度。GE 531X307LTBAJG1的熔断器监视电路采用交流/直流自适应检测技术，可兼容EX2100系统常用的快熔型、限流型及普通工业熔断器，熔断器熔断时在1ms内上报故障事件并自动闭锁对应桥臂触发脉冲。该模块还具备独有的可控硅状态在线监测功能，通过检测换相过零及反向恢复期间的电压变化率，连续评估每只可控硅的阻断能力及开关特性，提前预警老化或热疲劳失效。GE 531X307LTBAJG1支持热插拔维护，在励磁系统带载运行时更换模块不会导致励磁电流中断或发电机电压波动，功率柜冗余通道在此过程中无缝接管触发任务。模块前面板6路光纤发射器配备独立状态指示灯，现场运维人员无需专用仪表即可快速定位脉冲传输链路故障。

应用领域典型案例

• 9FA燃气轮机：部署于9FA级燃气轮机发电机组，GE 531X307LTBAJG1驱动EX2100励磁功率柜6组并联可控硅桥，在燃机快速升负荷过程中以0.5°步进精度调节导通角，维持发电机端电压波动小于±1%。

• 超超临界汽轮机：应用于1000MW汽轮发电机组，冗余配置的GE 531X307LTBAJG1模块构成N+1功率桥备份架构，单模块光纤通道故障时自动转移触发任务至备用通道，发电机无功功率无可见扰动。

• 抽水蓄能机组：安装于300MW可逆式水泵水轮机，GE 531X307LTBAJG1在发电/电动工况转换期间自动切换同步电压源及触发逻辑，同一套硬件适应电动及发电两种运行模式。

• 工业拖动同步机：应用于西气东输管线30MW电驱压缩机同步电动机，GE 531X307LTBAJG1的熔断器监视功能准确区分整流桥快熔自然老化与真实短路故障，每年减少30%误报警。

• 海上平台发电：配置于南海深水平台燃气轮机，GE 531X307LTBAJG1的三防涂层及抗振设计在盐雾及持续振动环境中保持10年无光纤链路衰减故障。

竞品对比分析

GE 531X307LTBAJG1在EX2100励磁系统用户群体中具有不可替代的专用性优势。ABB UAC326虽为Unitrol励磁系统标准触发板，技术指标接近，但电气接口、机械尺寸及通信协议与EX2100完全不兼容，无法直接替换。Siemens 6SG7070仍沿用电磁脉冲变压器技术，在高压晶闸管串联应用中存在脉冲前沿钝化及磁芯饱和风险，不适用于大功率励磁系统。Mitsubishi MEX-TRIG触发板不支持可控硅状态在线监测及交流熔断器自适应检测，故障预警能力明显落后于GE 531X307LTBAJG1。GE 531X307LTBAJG1与EX2100调节器的闭环参数自整定功能深度耦合，第三方替代板卡无法实现同等水平的动态响应性能。

选型建议与注意事项

• 系统兼容性确认：GE 531X307LTBAJG1适用于EX2100及EX2100e功率柜；不可用于Mark V、Mark VI及老式ALTEREX励磁系统，机械接口及背板定义完全不同。

• 光纤接口匹配：模块标配820nm ST型光纤接口；若现场使用LC型光纤跳线或1300nm长波长系统，必须在订购时明确变更后缀。

• 同步电压接线：GE 531X307LTBAJG1同步输入应取自励磁变压器二次侧或发电机出口电压互感器；严禁直接接入发电机出口一次高压，必须经过电压互感器隔离。

• 熔断器监视配置：监视输入支持交流或直流信号；组态软件中必须明确设定电压类型及阈值，错误配置将导致熔断器状态误报。

• 可控硅状态监测启用：GE 531X307LTBAJG1的可控硅状态监测功能默认关闭；需在EX2100调节器组态软件中手动启用，启用后模块将在每个工频周期执行换相过零检测。

• 备件策略：鉴于GE 531X307LTBAJG1在励磁功率回路中的唯一性及8–10周典型供货周期，每台发电机组必须配置1块与原模块固件完全相同的热备模块。

• 光纤链路维护：光纤连接器端面污染是脉冲丢失的最常见原因；建议每年度计划检修时使用专用光纤清洁笔擦拭ST插芯，严禁使用酒精棉签。

• 环境适应性：模块额定工作温度65°C，但功率柜内IGBT/晶闸管散热器附近局部温度可达80°C以上；GE 531X307LTBAJG1应安装于柜内下部冷风区，避免与散热器直接相邻。

• 固件版本管理：GE 531X307LTBAJG1固件必须与EX2100调节器固件严格匹配；固件升级应成套进行，并在实施前完成回退预案验证。

• 退役周期规划：EX2100平台为GE当前主力励磁产品线，GE 531X307LTBAJG1无短期停产风险；但GE已推出基于新一代控制器的EX2100e升级方案，新建项目可评估技术经济性。

• 人员培训要求：GE 531X307LTBAJG1的故障诊断需使用GE专用励磁维护软件及光纤测试仪；电厂应培养内部认证励磁工程师或与GE签订长期服务协议。

• 技术资料归档：项目验收时应完整获取GE 531X307LTBAJG1的出厂测试报告、光纤链路损耗预算及熔断器监视阈值设定记录；这些资料是20年运维期的基准依据。

• 静电防护：模块CMOS光纤驱动电路对静电放电高度敏感；操作人员必须佩戴接地腕带，模块运输及存储必须使用防静电包装袋。

• 过电压保护：虽然同步输入回路内置压敏电阻，在临近雷击高风险区域建议在电压互感器二次侧加装独立浪涌保护器，限制残压在600V以下。
