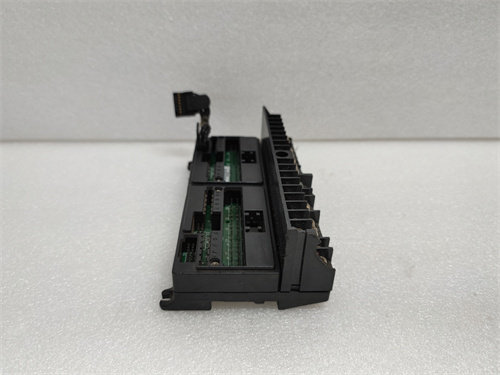

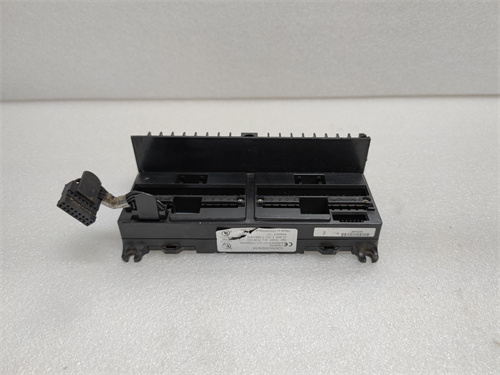

GE IC670CHS001

GE IC670CHS001 是通用电气（GE）为其VersaMax系列可编程逻辑控制器平台设计的一款紧凑型扩展机架/背板单元。该产品作为VersaMax系统分布式架构的核心物理组件，用于承载I/O模块、通信模块及电源模块，并为它们提供电气连接和机械支撑。GE IC670CHS001 凭借其模块化、灵活安装的特性，广泛应用于需要将控制I/O分散布置于设备现场的各种工业自动化场景。

产品概述与描述

GE IC670CHS001 本质上是一个5插槽的I/O扩展背板。它不具备逻辑处理功能，而是作为无源数据中继和电源分配枢纽。该背板通过其左侧的专用扩展接口（通过电缆连接至CPU基站或其他扩展背板）接入控制网络，并将来自控制器的配置数据及输出指令路由至各个插槽上的I/O模块，同时将输入模块采集的现场信号汇总并回传至控制器。IC670CHS001 支持DIN导轨安装或面板安装，其紧凑的尺寸使得整个I/O站可以直接安装在机器本体或紧凑的控制箱内。背板上清晰标注了每个插槽的编号及电源接线端子，方便现场工程师进行安装和调试。

关键参数与规格

• 插槽数量：5个，兼容VersaMax全系列I/O模块及通信模块。

• 扩展能力：通过电缆连接，作为远程I/O从站或本地扩展机架。

• 通信协议：通过扩展电缆透传VersaMax专用I/O总线协议。

• 电源输入：通过端子排提供+24 VDC现场电源输入，为背板逻辑及I/O模块供电。

• 背板电流：典型值：+5 VDC @ 3A（为逻辑电路供电）；+24 VDC @ 并行（为现场侧供电，取决于负载）。

• 物理尺寸：符合VersaMax标准，单槽宽度20mm。

• 环境：工作温度0°C至55°C，存储温度-40°C至+85°C。

• 认证：CE，UL 508，CSA C22.2，Class I Div 2（危险场所）。

优势与功能特点

GE IC670CHS001 在分布式控制架构中提供了独特的物理层优势：

1. 真正的分布式I/O：IC670CHS001 允许用户将5个I/O模块直接放置在传感器和执行器附近。例如，将模拟量输入模块安装在满是热电偶的烘箱旁，显著缩短了昂贵的热电偶补偿导线长度，提高了测量精度并降低了布线成本。

2. 灵活的网络拓扑：GE IC670CHS001 既可以作为CPU本地机架的简单扩展，也可以通过Profibus DP或 Genius Bus接口模块，成为远程I/O站，适应不同通信协议的主控系统。

3. 紧凑坚固：相比传统19英寸机架，IC670CHS001 的窄体设计使其能够轻松挤入已经十分拥挤的现场接线盒中。其全金属外壳提供了良好的散热和抗冲击能力。

4. 独立供电：每个IC670CHS001 背板都可以独立接入现场24V电源。这对于分布在数百米范围内的远程站至关重要，避免了因单一电源故障导致整个系统瘫痪的风险。

5. 简化备件：GE IC670CHS001 是无源背板，故障率极低。同一型号背板可容纳不同类型的I/O模块，用户在库存中只需储备少量该型号背板，即可应对多种不同I/O组合的现场更换需求。

应用领域与实际案例

GE IC670CHS001 是VersaMax系统实现“I/O就近分布”理念的主力载体：

• 汽车焊接生产线：数十个IC670CHS001 被安装在焊装夹具的基座上。每个背板上的数字量输出模块直接驱动就近的气动阀岛，控制焊枪的夹紧和修磨，极大简化了中央控制柜到夹具之间庞大的多芯电缆束。

• 物料输送系统：GE IC670CHS001 安装在长距离皮带输送机的沿线检修盒内，用于采集拉绳开关、跑偏开关的状态，并在现场控制就地启停按钮。

• 水处理厂：在相距数百米的沉淀池和加药间，IC670CHS001 作为远程I/O站，采集液位计信号并控制计量泵，仅通过一根光纤或屏蔽双绞线与中央控制室通信。

• 食品饮料灌装线：IC670CHS001 安装在冲洗、灌装、封盖等各个工位，减少了贯穿整条生产线的复杂I/O接线，提高了设备模块化程度。

竞品对比

与西门子ET 200M的IM153接口模块加导轨组件相比，GE IC670CHS001 的一体化程度更高。西门子方案需要单独的接口模块、电源模块和专用导轨，而GE IC670CHS001 将背板、总线接口和电源分配集成于一体，结构更为紧凑。与罗克韦尔Flex I/O的适配器模块加端子基座方案相比，Flex I/O的电子模块与接线端子是一一对应的，而GE IC670CHS001 的插槽式设计允许用户在不触动现场接线的情况下更换电子模块，维护更便捷。虽然现代网络I/O（如EtherNet/IP适配器）更为流行，GE IC670CHS001 作为成熟的背板平台，其可靠性和备件可获得性在存量市场中依然具有明显优势。

选型建议与注意事项

• 电源预算计算：在配置IC670CHS001 时，必须计算所有插入模块的+5V逻辑消耗总和，以及+24V现场侧消耗总和，两者均不得超过背板标称的供电能力。超载会导致系统随机重启或模块工作异常。

• 扩展电缆长度：GE IC670CHS001 作为本地扩展机架时，与主基站的连接电缆有最大长度限制（通常为数米）。超过限制需使用远程I/O适配器模块。

• 安装方向：IC670CHS001 采用对流散热，在机柜内应优先采用水平安装（模块朝上/朝下），避免垂直安装导致热空气积聚在背板顶部，缩短电解电容寿命。

• 终端电阻：当IC670CHS001 作为Profibus DP远程站时，若其位于总线物理拓扑的末端，必须在通信模块上正确设置终端电阻。遗漏终端电阻是导致整个DP网络通信不稳定的常见原因。

• 接地：GE IC670CHS001 背板上的电源地（0V）建议在一点与机柜接地排可靠连接，避免形成多点接地导致的地环流干扰模拟量测量精度。

• 备件策略：IC670CHS001 已属于GE的成熟/过时产品线。鉴于其无源特性，故障率极低，但对于长生命周期项目，建议储备少量备件以应对极端的物理损坏（如进水、严重撞击）。

如需获取详细的安装手册、CAD尺寸图或与各种通信模块的兼容性列表，请通过上述产品链接访问GE发那科遗留产品资源库。GE IC670CHS001 作为VersaMax系统分布式智能的物理基石，至今仍在无数自动化产线的现场角落，以其坚固可靠的工程设计，承载着连接物理过程与数字逻辑的繁重任务。
