GE IS220PAICH1A

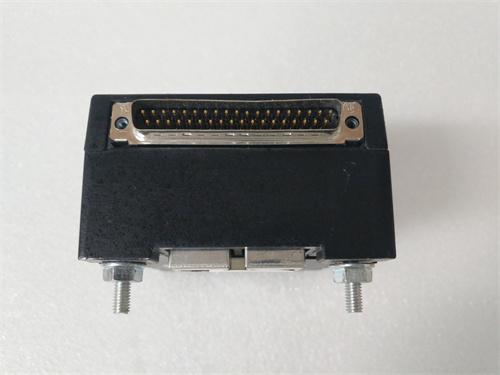

GE IS220PAICH1A 产品概述

GE IS220PAICH1A 是一款高性能的模拟量组合模块，属于通用电气（GE）Mark VIe 系列燃气和蒸汽涡轮控制系统的重要组成部分。该模块作为 I/O 包的一部分，专门设计用于处理模拟信号的输入和输出，为涡轮控制系统提供与现场过程参数之间的精确接口。GE IS220PAICH1A 能够同时接收来自现场传感器的模拟输入信号（如温度、压力、振动信号），并向执行机构输出模拟控制信号（如阀门开度指令），实现闭环控制功能。在发电领域，特别是 GE 的重型燃气轮机和蒸汽轮机控制系统中，GE IS220PAICH1A 以其高精度、高可靠性和与 Mark VIe 系统的无缝集成能力，成为实现精确过程控制和设备保护的关键组件，保障着发电机组的安全、高效运行。

产品参数与规格

GE IS220PAICH1A 的技术规格体现了其在涡轮控制领域的专业定位：

• 制造商： 通用电气（GE）/ 艾默生（Emerson，现持有该业务）

• 型号： IS220PAICH1A

• 产品类型： 模拟量输入/输出组合模块

• 系列： Mark VIe 控制系统

• 输入通道： 多路模拟量输入通道，用于接收来自现场传感器的 4-20mA 或 ±10V 信号

• 输出通道： 多路模拟量输出通道，用于向执行机构输出 4-20mA 或 ±10V 控制信号

• 分辨率： 高分辨率模数/数模转换，确保测量精度和控制精度

• 精度： 在整个工作温度范围内保持高精度，满足涡轮控制的严格要求

• 隔离特性： 通道间及通道与系统总线之间具备隔离设计，防止干扰

• 诊断功能： 内置自诊断功能，可检测通道开路、短路等故障

• 状态指示： 板载 LED 指示灯，显示模块电源、运行状态和通道状态

• 安装方式： 插入 Mark VIe 控制机架的专用槽位，通过背板与控制器通信

• 电源： 通过机架背板从系统电源模块获取直流电源

优势与核心特点

GE IS220PAICH1A 在 Mark VIe 涡轮控制系统中具有以下显著优势：

• 集成化的模拟量处理： IS220PAICH1A 将模拟量输入和输出功能集成于单一模块，简化了 I/O 配置，提高了机架空间的利用率。这种集成化设计使得 GE IS220PAICH1A 能够在一个模块内同时完成过程参数的采集和控制指令的输出，特别适合需要闭环控制的回路。

• 高精度信号处理： IS220PAICH1A 采用高精度的模数转换器和数模转换器，能够精确地采集现场传感器的微弱信号，并向执行机构输出准确的控制指令。这对于需要精确控制燃料流量、蒸汽温度和压力的涡轮控制应用至关重要，直接影响到发电效率和机组安全性。GE IS220PAICH1A 的高精度特性确保了控制系统的精准调节能力。

• 与 Mark VIe 系统无缝集成： 作为 GE 原厂设计的专用 I/O 模块，IS220PAICH1A 在电气特性、通信协议和机械尺寸上与 Mark VIe 控制器和机架完美匹配。通过 GE 的 ToolboxST 软件，可以轻松配置 GE IS220PAICH1A 的通道参数，无需复杂的硬件设置。

• 全面的诊断功能： IS220PAICH1A 内置先进的自诊断功能，能够实时监测每个输入输出通道的状态，检测开路、短路和超出范围等故障。这些诊断信息可以通过控制系统上传至操作员站，帮助维护人员快速定位现场问题，缩短停机时间。

• 高可靠性工业设计： GE IS220PAICH1A 采用工业级元器件和坚固的电路设计，能够耐受发电厂复杂的电磁环境、温度变化和振动。其内置的隔离电路可以有效防止现场干扰通过 I/O 通道影响控制系统，提高了整个涡轮控制系统的可靠性。

应用案例

GE IS220PAICH1A 主要应用于 GE 燃气轮机和蒸汽轮机的控制系统中：

• 燃气轮机燃料控制： 在燃气轮机中，IS220PAICH1A 接收来自转速传感器和排气温度传感器的模拟信号，并向燃料调节阀输出 4-20mA 控制信号，精确控制燃料流量，确保机组在不同负荷下的稳定燃烧和转速调节。GE IS220PAICH1A 的高精度和快速响应在此类应用中至关重要。

• 蒸汽轮机进汽控制： 在蒸汽轮机控制系统中，IS220PAICH1A 用于采集主蒸汽压力和温度信号，并向调节阀输出控制信号，控制进入汽轮机的蒸汽量，实现转速和负荷的精确调节。

• 压缩机防喘振控制： 在燃气轮机驱动的压缩机系统中，GE IS220PAICH1A 采集压缩机入口流量和出口压力信号，通过防喘振控制算法，向防喘振阀输出控制信号，防止压缩机进入喘振工况，保护设备安全。

• 发电机励磁控制接口： IS220PAICH1A 可用于采集发电机端电压和电流信号，并向励磁系统输出电压调节指令，实现发电机的自动电压调节和无功功率控制。

与竞品的对比分析

在涡轮控制系统的模拟量 I/O 模块领域，GE IS220PAICH1A 与其他产品相比具有特定的市场定位：

• 对比 Siemens（例如 SPPA-T3000 系统的模拟量 I/O 模块）： 西门子的 T3000 系统主要应用于西门子自己的汽轮机。GE IS220PAICH1A 的优势在于它与 GE 燃气轮机和 Mark VIe 控制架构的原生集成，对于全球庞大的 GE 燃气轮机用户群体而言，它是确保备件兼容性和系统性能的最直接选择。

• 对比 Woodward（例如 MicroNet 或 AtlasPC 控制器的模拟量模块）： Woodward 在独立控制和调速器领域表现出色。GE IS220PAICH1A 作为 Mark VIe 系统的一部分，不仅提供 I/O 功能，还深度参与了系统的整体控制策略和诊断架构，与 GE 的专用控制算法（如温度控制和燃料调度）紧密配合。

• 对比 Emerson（例如 OVATION 系统的模拟量 I/O 模块）： Emerson 的 OVATION 系统在电力行业有广泛应用。GE IS220PAICH1A 在 GE 涡轮机存量市场中拥有无可替代的地位，其设计和规格专门针对 GE 的 Speedtronic 控制架构优化。

选型建议与注意事项

• 精确型号匹配： IS220PAICH1A 的完整型号包含了硬件版本和特定配置信息。在采购备件时，务必从现有模块标签或 GE 图纸中获取完整型号，并与供应商确认其与您系统的兼容性。

• 信号类型与量程： 确认 GE IS220PAICH1A 的输入输出信号类型（4-20mA 或 ±10V）和量程是否与现场传感器和执行机构匹配。如有需要，可通过软件或硬件跳线进行配置。

• 通道数量确认： 根据应用需求，确认所需的输入和输出通道数量，确保 IS220PAICH1A 的通道数满足要求。对于通道数不足的应用，可能需要配置多个模块。

• 外部接线与屏蔽： 模拟量信号对噪声敏感。务必使用屏蔽电缆连接现场传感器和执行机构，并正确接地。按照 GE IS220PAICH1A 的用户手册进行接线，避免与动力线并行敷设，减少电磁干扰。

• 系统配置与测试： 安装新模块后，使用 GE 的 ToolboxST 软件进行通道配置和参数设置。系统上电后，通过软件监控输入信号和测试输出信号，确保 GE IS220PAICH1A 工作正常。
