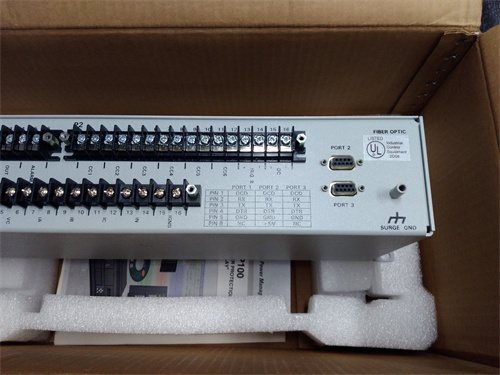

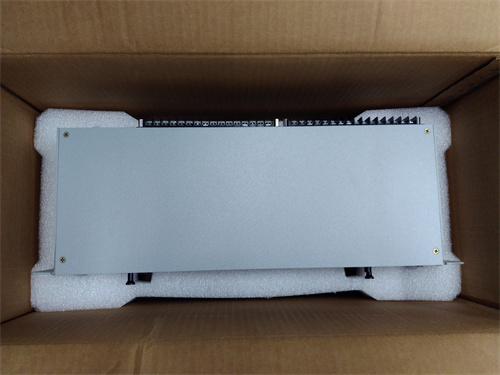

GE DFP100

产品描述

[GE DFP100] 是一款来自通用电气（GE）公司的高性能数字式馈线保护继电器，属于GE Multilin系列保护继电器产品线的重要组成部分。该产品专门设计用于电力系统中馈线、配电线路和电缆的保护、测量和控制，为工业和公用事业配电系统提供全面可靠的保护方案。[GE DFP100] 采用先进的微处理器技术和数字信号处理技术，集成了多种保护功能、测量功能和通信能力，能够实时监测电力系统的运行状态，快速检测故障并选择性切除故障区域，保障电力系统的安全稳定运行。该继电器通常安装在开关柜面板或控制柜内，通过电流互感器（CT）和电压互感器（PT）采集系统的电流、电压信号，执行预设的保护逻辑，并通过输出继电器控制断路器的分合。[GE DFP100] 以其卓越的保护性能、灵活的配置选项和在电力系统领域广泛的应用验证，成为工业和配电系统中馈线保护的理想选择，广泛应用于工厂配电、商业建筑、发电厂厂用电、变电站出线等场合。

产品参数

• 产品类型：数字式馈线保护继电器。

• 保护功能：过流保护（定时限/反时限）、速断保护、接地保护、过负荷保护、电压保护、频率保护等。

• 测量功能：电流、电压、有功功率、无功功率、功率因数、频率、电能计量等。

• 输入信号：多路交流电流输入（典型5A或1A CT）、多路交流电压输入（典型100V或400V PT）。

• 输出继电器：多路可编程输出继电器，用于跳闸、报警、合闸等控制。

• 数字输入：多路光隔离数字输入，用于采集断路器状态、外部联锁信号等。

• 通信接口：支持RS-485 Modbus RTU、Profibus DP、以太网等多种通信协议，便于与SCADA系统集成。

• 事件记录：内置事件记录和故障录波功能，记录系统扰动和故障波形，便于故障分析。

• 定值设置：多组保护定值，可根据运行方式灵活切换。

• 人机界面：LCD显示屏和键盘，用于本地参数设置、状态查看和操作。

• 工作温度：-25°C 至 +60°C，适应工业环境要求。

• 认证标准：符合IEC 60255、IEEE C37.90等国际保护继电器标准。

优势与特点

• 全面的保护功能：[GE DFP100] 集成了馈线保护所需的各种保护功能，包括三段式过流保护、接地保护、过负荷保护、电压保护等，能够满足不同电压等级和接地方式的配电系统对保护的要求。其保护算法经过优化，能够在故障发生时快速、准确地识别故障类型和位置，并发出跳闸指令，有效限制故障范围，保护设备安全。型号中的DFP100标识了其数字式馈线保护的定位。

• 灵活的配置能力：继电器的保护定值、输出继电器配置、数字输入逻辑等功能均可通过前面板或通信软件灵活配置，适应不同应用场景的需求。[GE DFP100] 支持多组保护定值，可根据系统运行方式（如正常/检修、季节变化）进行切换，提高了运行的灵活性。这种可配置性使得DFP100能够适应各种不同的配电系统需求。

• 强大的测量和记录功能：除了保护功能，[GE DFP100] 还具备完善的电力参数测量功能，可替代多种传统仪表，简化二次回路。内置的事件记录和故障录波功能，能够记录故障前后的波形和事件序列，为故障分析提供宝贵数据，帮助运维人员快速定位故障原因，优化保护定值，提高系统可靠性。DFP100的故障录波功能对于电力系统的运行分析具有重要意义。

• 可靠的通信能力：支持RS-485 Modbus RTU、Profibus DP、以太网等多种通信协议，能够与各种SCADA系统、DCS系统和能源管理系统无缝集成。[GE DFP100] 通过通信接口可上传实时测量数据、保护事件、故障波形等信息，同时接收远程控制指令，实现配电系统的远程监控和智能化管理，提高运维效率。DFP100的通信能力是其成为智能电网节点设备的关键。

• 坚固耐用的工业设计：[GE DFP100] 专为工业环境和变电站的恶劣条件设计，采用工业级元器件和严格的制造工艺，能够耐受一定程度的温度变化、湿度、振动和电磁干扰。其外壳通常采用金属材质，具有良好的电磁屏蔽性能和散热性能，确保在长期连续运行中保持稳定可靠。作为GE原厂保护继电器，DFP100的制造遵循严格的国际标准。

应用领域与案例

• 工业工厂配电：在汽车制造、电子生产、机械加工等工厂的车间配电系统中，[GE DFP100] 用于保护配电干线、分支线路和重要设备。当线路发生过载或短路时，DFP100快速动作，切除故障回路，保障其他生产线的正常运行，减少生产损失。其测量功能可帮助工厂管理人员实时掌握用电情况，优化能耗管理。DFP100的可靠性直接关系到工厂生产的连续性。

• 商业建筑配电：在大型商场、医院、数据中心、高层建筑的配电系统中，[GE DFP100] 用于保护进线、母联和出线回路。其精确的过流保护和选择性配合，确保在故障时仅切除故障回路，维持重要负荷的供电。故障录波功能有助于分析电网扰动原因，提高供电可靠性。DFP100的紧凑设计使其适合于开关柜的有限空间。

• 发电厂厂用电：在火电厂、燃气电厂和新能源电站的厂用电系统中，[GE DFP100] 用于保护各种辅机电源回路，如给水泵、风机、输煤系统等。其快速响应特性确保在厂用电系统发生故障时，能迅速切除故障，防止事故扩大，保障发电机组的安全运行。DFP100在发电厂恶劣环境中的适应性得到了充分验证。

• 变电站出线保护：在配电网的变电站中，[GE DFP100] 作为出线保护继电器，保护10kV、35kV等电压等级的配电线路。通过通信接口，变电站自动化系统可实时获取线路的电流、功率等运行参数，以及保护动作信息，实现远程监控和调度，提高配电网的自动化水平。DFP100的保护选择性配合能力保证了配电网的可靠运行。

• 矿业与基础设施：在矿山、机场、地铁等对供电可靠性要求高的场合，[GE DFP100] 用于保护关键的配电回路。其坚固的设计适应了矿山等恶劣环境，保证了关键负荷的连续供电。DFP100的事件记录功能有助于分析系统扰动，优化运行策略。

竞品对比

与同类数字式馈线保护继电器（如ABB的REF615系列、西门子的7SJ系列、施耐德的Easergy P3系列、三菱的MDU系列）相比：

• 优势：[GE DFP100] 作为GE Multilin系列的一员，继承了GE在电力保护领域深厚的技术积累和丰富的应用经验。其保护算法成熟可靠，人机界面友好，配置灵活。与ABB REF615相比，DFP100在某些应用中的配置更加直观；与西门子7SJ相比，其通信接口的兼容性较好。GE Multilin系列产品在全球拥有庞大的装机量，技术资料完善，用户支持网络广泛。DFP100的性价比在某些市场具有竞争力。

• 劣势：与ABB、西门子等主流保护继电器厂商的同类产品相比，[GE DFP100] 在技术更新速度上可能稍慢，部分高级功能（如IEC 61850通信、弧光保护集成等）的支持可能不如竞争对手及时。随着GE保护继电器业务的发展，DFP100的产品定位和后续升级路径需要用户关注。在某些地区，GE的技术支持网络密度可能不及当地优势品牌。与新一代全数字保护继电器相比，DFP100的屏幕尺寸和图形化界面可能较为传统。

选型建议与注意事项

• 保护功能匹配：选型前必须根据被保护对象（馈线、变压器、电容器等）和保护要求，确认[GE DFP100] 的保护功能是否满足需求。对于复杂的保护配合，应咨询保护专家或GE技术支持，确保保护逻辑和定值设置正确。DFP100的保护功能应与应用需求精确匹配。

• 系统参数确认：确认现场电流互感器（CT）的变比、额定二次电流（5A或1A）和电压互感器（PT）的变比，确保与DFP100的输入规格匹配。CT的精度等级和容量也需满足继电器的要求。CT/PT参数的不匹配将导致保护测量不准，影响保护性能。

• 辅助电源选择：确认现场可用的辅助电源类型（AC/DC）和电压等级，选择DFP100相应的电源版本。辅助电源应可靠，必要时可考虑配置UPS，确保在系统故障时继电器仍能正常工作。辅助电源的可靠性直接影响保护系统的可用性。

• 通信接口规划：根据上位监控系统的通信协议和网络结构，选择合适的通信接口（RS-485、以太网等）和协议（Modbus、Profibus、IEC 61850等）。DFP100的通信接口需与SCADA系统兼容，确保数据交换的顺畅。通信规约的正确配置是保护继电器发挥智能功能的关键。

• 开孔尺寸确认：在安装DFP100前，确认开关柜面板的开孔尺寸是否与继电器的安装尺寸匹配。不同型号的继电器可能有不同的开孔要求，提前规划可避免现场安装问题。

• 环境适应性评估：确认DFP100的安装位置环境条件（温度、湿度、海拔、粉尘、振动、电磁干扰）在其允许范围内。对于户外柜或特别恶劣的环境，应考虑增加加热器、除湿器或更高防护等级的外壳，延长继电器使用寿命。

• 定值计算与设置：保护定值的计算应由专业保护工程师完成，基于系统参数和保护配合要求，确定过流、速断、接地等保护的定值和时间配合。定值设置错误将导致保护误动或拒动，影响系统安全。DFP100的多组定值功能可用于不同运行方式。

• 二次回路设计：确保DFP100的电流回路、电压回路、控制回路和信号回路的接线正确，极性正确，接线牢固。电流回路严禁开路，电压回路严禁短路。二次回路的设计和施工质量直接影响保护系统的可靠性。

• 调试与测试：在DFP100投入运行前，应进行全面的功能测试和传动试验，包括保护功能测试、输入输出测试、通信测试等。通过测试验证继电器参数设置正确，动作逻辑符合预期，输出回路正常。调试合格后方可投入正式运行。

• 备件库存策略：对于关键配电回路，建议建立DFP100的备件库存。虽然保护继电器故障率较低，但一旦故障，将失去对配电线路的保护，存在安全风险。现货储备是确保快速恢复保护功能的最有效手段。同时记录继电器的序列号和固件版本信息，便于日后维护和升级。
