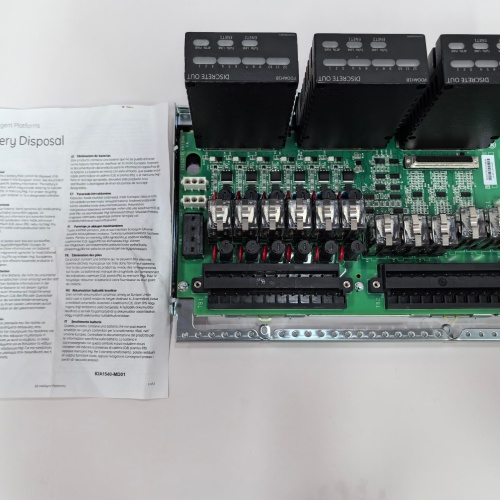

GE IS200TRPAH2AHE 通用电气 Mark VI 继电器输出模块

产品描述

GE IS200TRPAH2AHE 是一款高性能的继电器输出模块，属于通用电气（GE）旗下备受推崇的 Mark VI 系列燃气轮机及蒸汽轮机控制系统的重要组成部分。作为 Mark VI 系列 Speedtronic 控制系统的专用 I/O 模块，GE IS200TRPAH2AHE 专门设计用于将控制器的数字指令转换为继电器触点输出，实现对现场设备的开关量控制。该模块的型号中 "IS200" 代表其属于 Mark VI 系列的 I/O 模块，"TRPA" 是其核心功能代号，代表继电器输出模块，而 "H2A" 则代表了特定的硬件版本和功能配置，"HE" 后缀通常表示特定的涂层等级或符合某项标准。GE IS200TRPAH2AHE 通常安装在 Mark VI 控制系统的 I/O 机架内，通过 VME 背板总线与主控模块进行高速数据交换，同时通过其前端连接器与现场的各类执行设备相连，如电磁阀、继电器、接触器、指示灯和报警装置等。对于发电厂的运行维护工程师和透平控制专家而言，GE IS200TRPAH2AHE 是实现对燃气轮机、蒸汽轮机及辅助系统中各种开关量设备进行控制的关键硬件，其输出可靠性和触点容量直接关系到整个发电机组的控制指令执行能力和安全生产。

产品参数

了解 GE IS200TRPAH2AHE 的技术规格对于正确配置和维护 Mark VI 控制系统至关重要：

• 产品型号： GE IS200TRPAH2AHE

• 系列归属： GE Mark VI 系列 Speedtronic 控制系统

• 模块类型： 继电器输出模块

• 通道数量： 通常为 16 通道或 32 通道继电器输出

• 输出类型： 继电器触点输出（常开触点，或常开+常闭组合）

• 触点容量： 明确的触点容量参数，典型为：

  • 阻性负载：250 VAC / 5A 或 30 VDC / 5A

  • 感性负载：容量需降额使用，具体参考技术手册

• 响应时间： 继电器动作时间，典型为毫秒级

• 隔离等级： 输出通道与系统背板之间提供电气隔离，通道之间通常也提供隔离，增强系统抗干扰能力和安全性

• 诊断功能： 全面的自诊断功能，包括输出状态回读比较、线圈开路检测（部分版本）、模块健康状态监测等；前面板 LED 指示输出状态和模块状态

• 背板接口： 通过 VME 背板总线与 Mark VI 主控模块进行通信

• 电源要求： 通过背板从 Mark VI 系统电源模块供电

• 涂层保护： "HE" 后缀通常表示具有加强的防护涂层，适用于发电厂恶劣环境

• 工作温度： 针对透平控制环境设计，适应较宽的温度范围

• 安装方式： 插拔式模块，安装在 Mark VI 控制系统的专用 I/O 机架内

优势特点

GE IS200TRPAH2AHE 凭借其可靠的继电器输出能力和与 Mark VI 系统的无缝集成，在透平控制领域拥有显著优势：

• 高可靠性的继电器输出： GE IS200TRPAH2AHE 采用高品质的继电器作为输出器件，每个继电器都具有明确的触点容量和长寿命，能够可靠地驱动各种现场负载。无论是控制油路电磁阀的开闭、驱动中间继电器的吸合，还是点亮控制面板上的指示灯，该模块都能提供稳定、可靠的控制信号。其触点具有一定的通断能力，可直接驱动中小功率负载，简化了外围电路设计。

• 输出状态回读与诊断： GE IS200TRPAH2AHE 具备先进的输出状态回读功能，能够实时监测每个继电器触点的实际状态，并与控制器发出的指令进行比较。当发生触点粘连、线圈烧毁等故障时，模块能够立即检测到并通过 Mark VI 系统向运行人员发出报警。这种快速的故障诊断能力大大缩短了故障排查时间，提高了系统的可用性。

• 通道间隔离： 继电器输出模块的另一个重要优势在于通道间的电气隔离。GE IS200TRPAH2AHE 的每个输出通道之间都是隔离的，这避免了不同负载回路之间的相互干扰，同时也允许各个通道使用不同的负载电源（如不同的电压等级、交流或直流），为现场接线提供了极大的灵活性。

• 坚固的工业设计与防护涂层： 透平控制环境往往伴随着高温、振动、油雾和可能的腐蚀性气体。GE IS200TRPAH2AHE 采用工业级元器件和严格的制造工艺，其加强的防护涂层（由 "HE" 后缀表示）能够有效防止潮湿、盐雾和腐蚀性物质对电路板的侵蚀，大大提高了模块在恶劣发电厂环境中的长期运行可靠性。

• 与 Mark VI 系统的无缝集成： 作为 GE Mark VI 系统的原生 I/O 模块，GE IS200TRPAH2AHE 通过 VME 背板与主控模块实现了完美的集成。在 Mark VI 的组态软件中，用户可以方便地对每个输出通道进行配置、监视和强制操作。所有输出状态和诊断信息都可以直接集成到上位机监控系统中，为运行人员提供清晰、完整的控制指令执行状态视图。

• 清晰的状态指示： 前面板的 LED 指示灯为每个输出通道提供了直观的状态显示，运行和维护人员可以一目了然地看到哪个通道正在输出信号。这一简单但实用的功能在现场调试和故障排查时极为方便，无需额外的测试设备即可快速判断输出状态。

应用案例

GE IS200TRPAH2AHE 主要应用于 GE 重型燃气轮机、蒸汽轮机和联合循环发电厂的控制系统中，用于控制各种开关量设备：

• 油路电磁阀控制： 在燃气轮机和蒸汽轮机的液压油系统、润滑油系统和燃料系统中，有大量的电磁阀用于控制油路的通断。GE IS200TRPAH2AHE 接收来自 Mark VI 控制器的指令，输出继电器触点信号，直接或通过中间继电器控制这些电磁阀的得电和失电，实现对液压执行机构、阀门切换和润滑点供油的控制。

• 辅机设备启停控制： 在燃气轮机和蒸汽轮机的各种辅助系统中，有大量的泵、风机和加热器等辅机设备。GE IS200TRPAH2AHE 用于控制这些辅机设备的启动和停止。例如，它控制润滑油泵的启动接触器、控制冷却风机的启动器、控制电加热器的接触器等，确保辅机系统按照控制器的指令正确启停。

• 报警和指示信号输出： GE IS200TRPAH2AHE 用于驱动控制面板上的各种报警指示灯、光字牌和声光报警器。当系统检测到异常工况时，控制器通过该模块输出信号，点亮相应的报警灯，或触发蜂鸣器，提醒运行人员注意。

• 阀门位置指示： 在某些情况下，GE IS200TRPAH2AHE 的继电器触点也可以用于输出阀门的位置状态信号（如"阀开"、"阀关"）到其他系统，如 DCS 或 SOE 系统。

• 联锁和顺控输出： 在机组的启停顺控和联锁逻辑中，GE IS200TRPAH2AHE 用于输出步进完成信号、联锁跳闸信号等，控制后续设备的动作或触发安全保护功能。

竞品对比

与其他主流透平控制系统的继电器输出模块（如西门子的 SPPA-T3000 继电器输出模块、三菱电机的 DIASYS Netmation 继电器输出模块、ABB 的 Symphony Plus 继电器输出模块）相比，GE IS200TRPAH2AHE 展现出其独特的定位和优势：

• Mark VI 系统的原生集成： GE IS200TRPAH2AHE 是为 GE Mark VI 系统量身定制的继电器输出模块。它与 Mark VI 的控制器、电源模块和通信模块实现了完美的匹配，在硬件接口、电气特性和通信协议上达到了最佳匹配。这种原生的集成性确保了控制指令输出的最高可靠性和实时性。

• 针对 GE 透平控制的优化： GE IS200TRPAH2AHE 的触点容量、响应时间和诊断功能都是针对 GE 透平控制中典型负载的需求而优化的。它与 GE 透平的油路电磁阀、辅机接触器等负载特性完美契合，能够为这些关键设备提供最可靠的驱动。

• GE 的透平控制专长： GE 在燃气轮机和蒸汽轮机控制领域拥有无可争议的领先地位。GE IS200TRPAH2AHE 的设计和应用充分体现了 GE 对透平控制需求的深刻理解，其性能和可靠性经过了全球数以千计发电项目的长期验证。

• 成熟的存量市场支持： 全球范围内有大量 GE 的 Mark VI 系统在运行，其中包含了数以万计的 GE IS200TRPAH2AHE 模块。GE 对这些存量市场的持续支持，确保用户可以长期获得原厂备件和技术服务，保护了用户的既有投资。

选型建议与注意事项

在涉及 GE IS200TRPAH2AHE 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整型号核对： 在订购备件时，务必使用完整的型号 GE IS200TRPAH2AHE 进行核对，特别注意后缀所代表的硬件版本、功能级别和涂层等级。不同后缀的版本可能在功能、性能和兼容性上存在差异，必须与您现有模块完全一致。

2. 触点容量核对： 在连接现场负载前，必须仔细核对 GE IS200TRPAH2AHE 每个继电器触点的容量是否满足负载要求。对于感性负载（如继电器线圈、接触器线圈、电磁阀），必须在负载两端并联续流二极管（对于直流负载）或阻容吸收电路（对于交流负载），以保护触点免受关断时产生的电弧和感应电动势的损坏。同时，感性负载的切换容量通常需要降额使用，应参考技术手册的指导。

3. 负载电源确认： GE IS200TRPAH2AHE 的继电器触点本身是无源的，需要外部提供负载电源。在接线前，务必确认负载电源的电压等级和类型（交流或直流）与触点的容量要求相符，并确保电源接线正确。

4. 隔离与公共端接线： 尽管继电器触点提供了通道间的隔离，但在实际接线中，仍然需要注意公共端的连接。根据系统设计，可以将多个通道的公共端连接在一起，但必须确认所有连接在一起的负载电源是共地的，避免形成短路回路。

5. 防静电保护： GE IS200TRPAH2AHE 包含对静电敏感的电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。

6. 定期检查与维护： 尽管继电器本身具有较长的机械寿命和电气寿命，但仍建议在定期检修时对 GE IS200TRPAH2AHE 进行检查。检查继电器动作是否灵活，触点是否有氧化或烧蚀迹象，接线端子是否紧固。对于长期处于吸合状态的继电器，应特别注意其触点状态。
