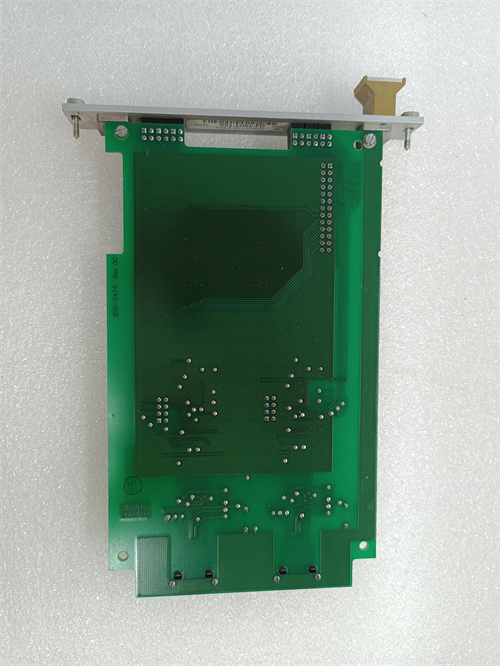

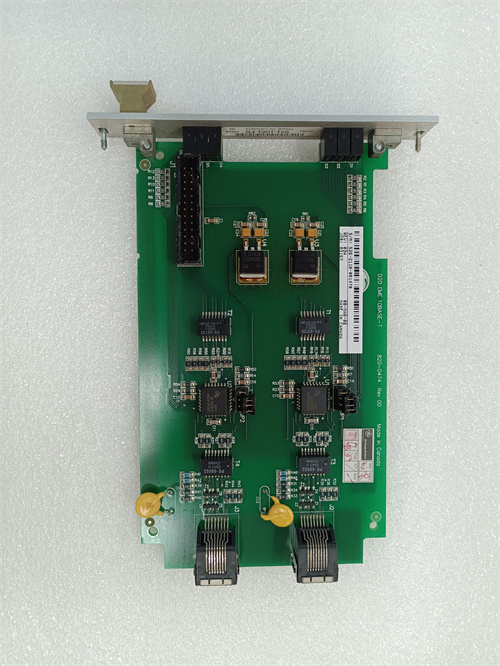

GE D20 EME 210BASE-T 通用电气 D20 系列 以太网通信模块

产品描述

GE D20 EME 210BASE-T 是一款高性能的以太网通信模块，属于通用电气（GE）及其子公司能源（GE Energy）旗下著名的 D20 系列远程终端单元（RTU）和分布式控制器产品线的重要组成部分。作为 D20 系列中用于实现以太网通信的关键模块，GE D20 EME 210BASE-T 专门设计用于将 D20 主模块（如 D20ME II 或 D20ME III）连接到基于以太网的监控网络，实现与主站控制中心、本地 HMI 和其他智能电子设备的高速数据交换。该模块通常安装于 D20 机箱的指定通信插槽内，通过背板总线与主模块进行数据交换，同时通过其前端的 RJ45 以太网接口连接到工业以太网交换机或直接连接到上位机。GE D20 EME 210BASE-T 支持 10/100 Mbps 自适应以太网通信，为传统的串行通信方式提供了现代化的高速网络替代方案。对于电力系统工程师、SCADA 系统集成商和变电站自动化维护人员而言，GE D20 EME 210BASE-T 是实现 D20 系统网络化改造和高速数据通信的关键组件，它将成熟的 D20 RTU 技术与现代的以太网通信技术完美结合，既保护了既有投资，又提升了系统的通信性能和互操作性。

产品参数

了解 GE D20 EME 210BASE-T 的技术规格对于正确设计和应用 D20 通信网络至关重要：

• 产品型号： GE D20 EME 210BASE-T

• 系列归属： GE D20 系列远程终端单元/分布式控制器

• 模块类型： 以太网通信模块

• 物理层接口： 1 个或 2 个 RJ45 以太网端口，支持 10BASE-T 和 100BASE-TX

• 通信速率： 10/100 Mbps 自适应，自动协商最佳通信速率

• 通信协议： 支持多种工业以太网通信协议，包括：

  • Modbus TCP/IP

  • DNP 3.0 over TCP/IP

  • IEC 60870-5-104

  • GE 专有的 SRTP 协议

• 功能： 实现 D20 主模块与以下设备的高速数据交换：

  • SCADA 主站系统

  • 本地 HMI 和人机界面

  • 其他支持以太网通信的 IED

  • 站控层网络中的其他控制器

• 并发连接： 支持多个同时的 TCP 连接，允许多个上位机同时访问 D20 数据

• 诊断功能： 前面板 LED 指示灯，用于显示模块状态、以太网链路状态和通信活动状态

• 背板接口： 通过 D20 机箱背板与 D20 主模块进行数据交换

• 电源要求： 通过 D20 机箱背板从系统电源模块供电

• 工作温度： 专为变电站和工业环境设计，支持宽温工作范围（-40°C 至 +70°C）

• 安装方式： 插拔式模块，安装在 D20 系列机箱的指定通信插槽内

• 认证： CE、UL、CSA 等多种国际认证

优势特点

GE D20 EME 210BASE-T 凭借其高速的以太网通信能力和与 D20 系统的无缝集成，在 SCADA 和变电站自动化领域拥有显著优势：

• 高速以太网通信： 相比传统的串行通信（如 RS-232、RS-485），GE D20 EME 210BASE-T 提供的 10/100 Mbps 以太网通信速率大大提高了数据传输速度。这对于需要传输大量数据、快速变化的实时数据或进行远程诊断和维护的应用而言，是一个巨大的进步。它可以支持更短的轮询周期，提高 SCADA 系统的实时性和响应能力。

• 多协议支持： GE D20 EME 210BASE-T 支持多种主流 SCADA 通信协议，包括 Modbus TCP/IP、DNP 3.0 over TCP/IP 和 IEC 60870-5-104。这使得它可以轻松融入各种不同厂商、不同年代的 SCADA 系统和变电站自动化平台，保护了用户的既有投资，并为系统集成提供了极大的灵活性。

• 与 D20 系统的完美集成： 作为 D20 系列的原生通信模块，GE D20 EME 210BASE-T 与 D20 主模块（如 D20ME II）通过背板总线实现了完美的集成。在 D20 的配置软件中，用户可以方便地配置以太网通信参数和协议，无需额外的编程或协议转换。这种原生集成确保了通信的稳定性和可靠性。

• 多主站访问支持： GE D20 EME 210BASE-T 支持多个同时的 TCP 连接，允许多个上位机系统（如主备 SCADA 服务器、本地 HMI、工程师站）同时访问 D20 的数据。这对于提高系统的冗余性和可用性至关重要，确保了即使一个主站发生故障，其他主站仍能继续监视和控制过程。

• 坚固的工业设计： GE D20 EME 210BASE-T 专为恶劣的工业环境设计，其工作温度范围宽达 -40°C 至 +70°C，能够适应户外变电站、远程阀室和野外计量站等无人值守场所的严苛条件。其坚固的金属外壳和可靠的电气设计确保了在各种环境下的长期稳定运行。

• 简化的网络集成： 标准的 RJ45 以太网接口和 10/100BASE-TX 支持，使得 GE D20 EME 210BASE-T 可以轻松连接到标准的工业以太网交换机和网络基础设施，简化了网络设计和布线工作。

应用案例

GE D20 EME 210BASE-T 广泛应用于需要对 D20 系统进行高速网络化通信的各种 SCADA 和变电站自动化场合：

• 变电站自动化系统升级： 在许多老旧的变电站中，原有的 D20 系统仅支持串行通信，通信速率低，难以满足现代调度自动化系统对数据实时性的要求。通过增加 GE D20 EME 210BASE-T 模块，可以将 D20 系统升级为支持以太网通信，通过 DNP 3.0 over TCP/IP 或 IEC 104 协议与调度中心通信，大大提高数据传输速率和可靠性，同时保护了原有的 D20 I/O 和现场接线投资。

• 电厂厂用电监控系统： 在火力发电厂和燃气轮机电厂中，厂用电系统采用 D20 作为 RTU，监测和控制厂内的各种开关、变压器和电动机。GE D20 EME 210BASE-T 将 D20 连接到厂级监控网络，使得集控室的 DCS 或厂用电监控管理系统可以高速访问 D20 的数据，实现对厂用电系统的实时监视和优化控制。

• 大型水电站计算机监控系统： 在大型水电站，D20 被广泛用于机组现地控制单元（LCU）和开关站现地控制单元。GE D20 EME 210BASE-T 将这些 LCU 连接到电站的控制网络，通过高速以太网与中控室的主站系统通信，实现全厂发电机组、辅机和开关站的集中监控。

• 油气管道站场控制系统： 在石油和天然气管道的泵站、压缩机站和阀室，D20 作为站场控制器。GE D20 EME 210BASE-T 将 D20 连接到站控局域网，并与调度中心的 SCADA 系统通过 Ethernet 或光纤网络通信，实现远程监视和控制。

• 城市综合管廊监控系统： 在大型城市综合管廊项目中，D20 被用于监控管廊内的环境参数和设备状态。GE D20 EME 210BASE-T 将这些 D20 连接到管廊的工业以太网环网上，与中央监控平台通信，实现对整个管廊的集中监控和统一管理。

竞品对比

与其他主流 RTU 和 PLC 厂商的以太网通信模块（如施耐德电气的 SCADAPack 以太网模块、ABB 的 RTU560 以太网模块、西门子的 S7-1200 通信处理器）相比，GE D20 EME 210BASE-T 展现出其独特的定位和优势：

• D20 系统的原生升级路径： GE D20 EME 210BASE-T 是为 D20 系统提供的最直接、最原生的以太网升级路径。对于已经安装了 D20 系统的用户，只需在机箱中插入该模块并进行简单的配置，即可为系统增加高速以太网通信能力，无需更换主模块或重新开发应用程序，大大简化了升级过程，降低了风险。

• 电力行业的深度优化： D20 系列在电力自动化领域拥有深厚的技术积累和广泛的应用基础。GE D20 EME 210BASE-T 对 DNP 3.0 和 IEC 104 协议的支持极为成熟和高效，并充分考虑了变电站自动化对通信的实时性和可靠性要求。

• 宽温工作能力： GE D20 EME 210BASE-T 的宽温工作范围（-40°C 至 +70°C）使其在户外变电站、沙漠和极寒地区的应用中具有明显优势，这是许多商业级或工业级温度范围较窄的通信模块所不具备的。

• 成熟的存量市场支持： 全球范围内有数以万计的 D20 系统在运行，GE D20 EME 210BASE-T 为这些系统的现代化改造提供了理想的解决方案。用户可以在保留现有 I/O 和现场接线的基础上，轻松地为系统增加以太网通信能力。

选型建议与注意事项

在涉及 GE D20 EME 210BASE-T 的选型、安装或维护工作时，请务必留意以下几点：

1. 主模块兼容性确认： 在选型前，务必确认 GE D20 EME 210BASE-T 与您的 D20 主模块（如 D20ME II、D20ME III 等）完全兼容，并确保主模块的固件版本支持该以太网模块。

2. 协议配置： 在投入运行前，需要在 D20 的配置软件中正确配置 GE D20 EME 210BASE-T 的通信协议（如 DNP 3.0、IEC 104）、IP 地址、子网掩码、网关等网络参数，以及主站连接的各项参数。错误的配置将导致无法建立通信。

3. 网络安全考虑： 将 D20 系统连接到以太网时，必须充分考虑网络安全问题。建议将 D20 和 SCADA 网络部署在工业防火墙之后，并与办公网络隔离，以防止网络攻击和未经授权的访问。
