产品描述

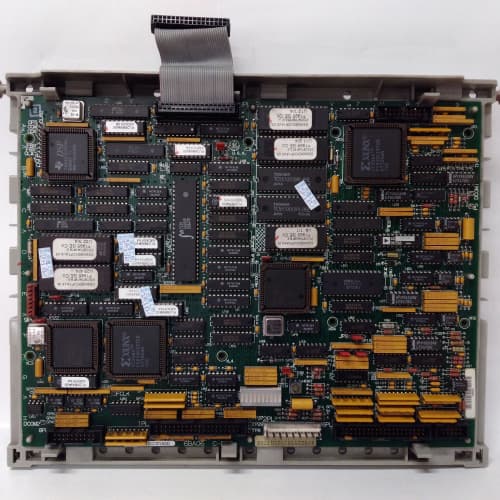

GE DS200SDCCG1AGD 是一款高性能的驱动器控制卡，属于通用电气（GE）旗下备受推崇的 Mark V 系列调速器控制系统的重要组成部分。作为 Mark V 系列在燃气轮机、蒸汽轮机及大型工业驱动控制领域的核心组件，该模块专门设计用于执行复杂的驱动控制算法，实现对原动机转速、负载和燃料的精确管理。该模块通常被识别为驱动器控制卡，其完整的型号标识 "DS200" 代表其属于 Mark V 系列的印刷电路板产品线，"SDCC" 是其核心功能代号，代表驱动器控制卡，而 "G1AGD" 则代表了特定的硬件配置、功能级别和涂层等级。GE DS200SDCCG1AGD 通常安装在 Mark V 控制柜的专用卡槽内，通过 VME 背板总线与主控模块和其他 I/O 模块进行高速数据交换，同时通过其前端连接器与现场的传感器、执行器和保护设备相连。对于发电厂的运行维护工程师和透平控制专家而言，GE DS200SDCCG1AGD 是实现对燃气轮机、蒸汽轮机及发电机进行精确控制和保护的核心硬件，其可靠性和性能直接关系到整个发电机组的安全稳定运行和发电效率。
产品参数
了解 GE DS200SDCCG1AGD 的技术规格对于正确配置和维护 Mark V 控制系统至关重要：
产品型号： GE DS200SDCCG1AGD
系列归属： GE Mark V 系列 Speedtronic 控制系统
模块类型： 驱动器控制卡 / 驱动控制板
核心功能： 处理来自转速传感器、位置传感器和反馈装置的信号，执行闭环控制算法，输出控制信号到执行机构
输入信号处理： 接收来自转速传感器（如磁电式传感器）、位置传感器（如 LVDT）、电流/电压反馈信号等
输出信号驱动： 输出控制信号到燃料调节阀执行器、转速设定执行器和其他控制设备
处理器： 板载高性能微处理器，用于实时执行控制算法和逻辑运算
通信接口： 通过 VME 背板总线与 Mark V 系统的其他模块（如主控板、I/O 板、通信板）进行高速数据交换
诊断功能： 全面的自诊断功能，包括 CPU 自检、内存检查、输入/输出通道监测和通信监视；前面板 LED 指示模块状态、运行状态和故障状态
涂层保护： "G" 和 "D" 后缀通常表示具有加强的防护涂层，适用于恶劣工业环境
电源要求： 通过背板从 Mark V 系统电源模块供电
工作温度： 针对透平控制环境设计，适应较宽的温度范围
安装方式： 插拔式模块，安装在 Mark V 控制柜的专用机架内
优势特点
GE DS200SDCCG1AGD 凭借其强大的控制处理能力和与 Mark V 系统的深度集成，在透平控制领域拥有显著优势：
强大的控制处理能力： GE DS200SDCCG1AGD 作为 Mark V 系统的核心控制板，集成了高性能的微处理器和丰富的控制算法。它能够同时执行转速控制、负载控制、燃料限制、温度控制和多种保护逻辑，确保燃气轮机或蒸汽轮机在各种工况下都能安全、稳定、高效地运行。其强大的计算能力保证了控制回路的快速响应和精确调节，满足透平控制对实时性的苛刻要求。
高精度的反馈信号处理： GE DS200SDCCG1AGD 专长于处理来自现场各种传感器的反馈信号。无论是来自转速传感器的脉冲信号，还是来自阀门位置传感器（LVDT）的模拟信号，它都能精确地采集和处理，为闭环控制算法提供准确的反馈信息。这种高精度的反馈处理是实现精确转速控制和阀门位置控制的基础，确保燃气轮机和蒸汽轮机在各种工况下都能稳定、高效运行。
强大的闭环控制能力： GE DS200SDCCG1AGD 集成了强大的闭环控制算法，能够根据转速设定值和实际转速反馈，实时计算并输出燃料阀的控制信号；或者根据阀门位置指令和实际位置反馈，精确调节阀门开度。其快速的响应速度和高精度的控制能力，确保了机组能够快速响应电网负荷变化，并维持稳定的运行参数。
全面的诊断与自检功能： GE DS200SDCCG1AGD 内置了强大的自诊断功能，能够持续监测自身的运行状态。当检测到 CPU 异常、内存错误、输入信号异常或通信故障时，模块能够立即通过前面板 LED 指示灯和系统报警向运行人员发出警报，并提供详细的故障代码，为快速定位和解决问题提供了有力支持。
坚固的工业设计与防护涂层： 透平控制环境往往伴随着高温、振动、油雾和可能的腐蚀性气体。GE DS200SDCCG1AGD 采用工业级元器件和严格的制造工艺，其加强的防护涂层（由型号后缀中的 "G" 和 "D" 表示）能够有效防止潮湿、盐雾和腐蚀性物质对电路板的侵蚀，大大提高了模块在恶劣发电厂环境中的长期运行可靠性。
与 Mark V 系统的无缝集成： 作为 GE Mark V 系统的原生核心控制板，GE DS200SDCCG1AGD 通过 VME 背板与系统内的其他模块实现了完美的集成。在 Mark V 的专用组态软件中，工程师可以方便地对所有控制参数进行配置、调整和监视。模块采集的所有数据和内部诊断信息都可以直接集成到上位机监控系统中，为运行人员提供全面的机组状态视图。
应用案例
GE DS200SDCCG1AGD 主要应用于 GE 重型燃气轮机、蒸汽轮机和联合循环发电厂的控制系统中：
燃气轮机转速与燃料控制： 在 GE 的 Frame 6B、7EA、9E 等重型燃气轮机发电机组中，GE DS200SDCCG1AGD 作为核心控制板，负责执行转速控制和负载控制算法。它接收来自压气机出口、燃烧室、排气温度等多个传感器的信号，特别是来自燃料阀位置传感器（LVDT）的反馈信号。经过计算后，它向燃料调节阀输出精确的控制指令，调节进入燃烧室的燃料量，使机组能够根据电网需求平稳升速、精确并网和自动调节负载。在孤网运行模式下，它负责维持电网频率的稳定。
蒸汽轮机进汽控制： 在联合循环电厂的蒸汽轮机部分或独立的工业汽轮机中，GE DS200SDCCG1AGD 同样发挥着关键的控制作用。它根据主蒸汽压力、温度和转速信号，控制高压调节阀的开度，调节进入汽轮机的蒸汽流量，实现对转速和负载的精确控制。同时，它还控制再热调节阀和中压调节阀，优化蒸汽在各级叶片中的膨胀过程，提高热效率。
燃料管理与限制： GE DS200SDCCG1AGD 不仅执行转速和负载控制，还集成了复杂的燃料管理和限制功能。它根据机组的运行状态和环境条件，实时计算并施加燃料上限、加速度限制和温度限制，防止机组超温、超速或喘振，确保运行在安全范围内。
机组保护与联锁逻辑： GE DS200SDCCG1AGD 还负责执行机组的保护逻辑和联锁控制。它持续监测机组的关键参数，如超速、振动过大、轴承温度过高、熄火等，一旦检测到异常，立即触发紧急停机程序，快速关闭燃料阀，保护机组免受损坏。
黑启动与孤网运行支持： 在电网崩溃需要黑启动或在孤岛上独立运行的发电系统中，GE DS200SDCCG1AGD 的控制算法经过专门优化，能够确保机组在无外部电网支撑的情况下稳定启动和运行，快速建立稳定的电压和频率，为关键负载提供电力。
竞品对比
与其他主流透平控制系统的核心控制模块（如西门子的 SPPA-T3000 控制器、三菱电机的 DIASYS Netmation 控制器、ABB 的 Symphony Plus 控制器）相比，GE DS200SDCCG1AGD 展现出其独特的定位和优势：
Mark V 系统的核心与灵魂： GE DS200SDCCG1AGD 是 GE Mark V 系统的核心控制板之一，承载了 GE 数十年来在燃气轮机和蒸汽轮机控制领域积累的核心技术和专有知识。其控制算法的精细程度和可靠性是经过大量实际运行验证的，特别是在处理复杂工况和故障情况时的表现，是许多通用型控制器难以企及的。
针对 GE 透平的深度优化： GE DS200SDCCG1AGD 的控制策略是针对 GE 透平的特定热力循环、机械结构和动态特性进行深度优化的。它与 GE 透平的本体设计完美契合，能够最大限度地发挥 GE 机组的性能，并为其提供最恰当的保护。
卓越的可靠性与长期运行记录： GE 的 Mark V 系统及其核心控制板 GE DS200SDCCG1AGD 在全球范围内拥有庞大的装机容量和最长的运行记录。其在各种极端工况下的可靠性表现，已经通过数十年的现场运行得到了充分证明。对于发电厂业主而言，选择 GE DS200SDCCG1AGD 意味着选择了经过最广泛验证的成熟技术。
全球化的 GE 服务网络： 选择 GE DS200SDCCG1AGD 意味着可以获得 GE 遍布全球的专业透平控制服务团队的支持。无论是备件供应、故障处理、系统升级还是控制优化，GE 都能够提供及时、专业的技术服务。
选型建议与注意事项
在涉及 GE DS200SDCCG1AGD 的选型、安装或维护工作时，请务必留意以下几点：
完整型号核对： 在订购备件时，务必使用完整的型号 GE DS200SDCCG1AGD 进行核对，特别注意后缀 "G1AGD" 所代表的硬件版本、功能级别和涂层等级。不同后缀的版本可能在功能、性能和兼容性上存在差异，必须与您现有模块完全一致。
固件版本兼容性： 在将 GE DS200SDCCG1AGD 安装到现有 Mark V 系统之前，务必确认其固件版本与您的系统配置和主控软件版本完全兼容。不兼容的固件可能导致通信失败、功能异常或控制性能下降。
配置参数备份： 在更换 GE DS200SDCCG1AGD 之前，务必从旧模块中完整备份所有的配置参数和设定值。新模块安装后，需要将这些参数准确输入，以使控制系统恢复到原有的最优运行状态。
跳线与电位器设置记录： GE DS200SDCCG1AGD 上可能有一些硬件跳线和可调电位器，用于配置输入信号范围、校准零点或调整反馈增益。在拆卸旧板卡之前，务必详细记录每个跳线的位置和每个电位器的当前刻度，以便在新板卡上进行完全相同的设置。
防静电保护： GE DS200SDCCG1AGD 包含对静电敏感的精密电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。
环境适应性考量： 尽管 GE DS200SDCCG1AGD 具有防护涂层，但仍应尽量安装在清洁、干燥、通风良好的控制柜内。避免长期暴露在过高温度、湿度过大或含有腐蚀性气体的环境中。
专业维护支持： 由于 GE DS200SDCCG1AGD 涉及透平控制的核心功能，其调试、故障诊断和参数整定应由接受过 GE 培训、经验丰富的专业工程师或 GE 授权的服务团队执行，以确保机组的安全和性能。
