IC698ETM001 GE PACSystem RX7i以太网接口模块

发布时间：2023-04-13 10:05人气：

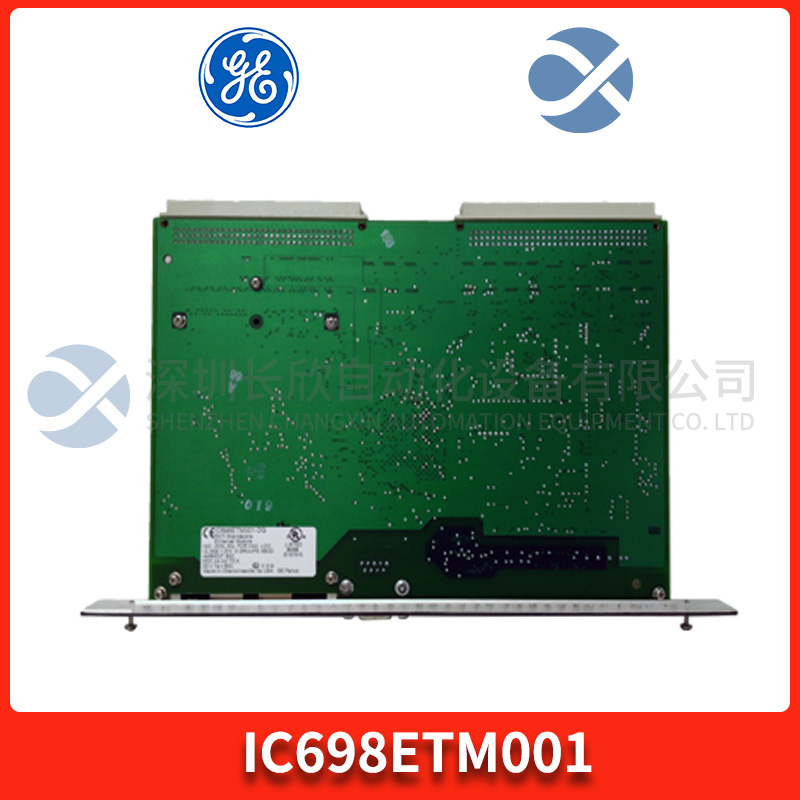

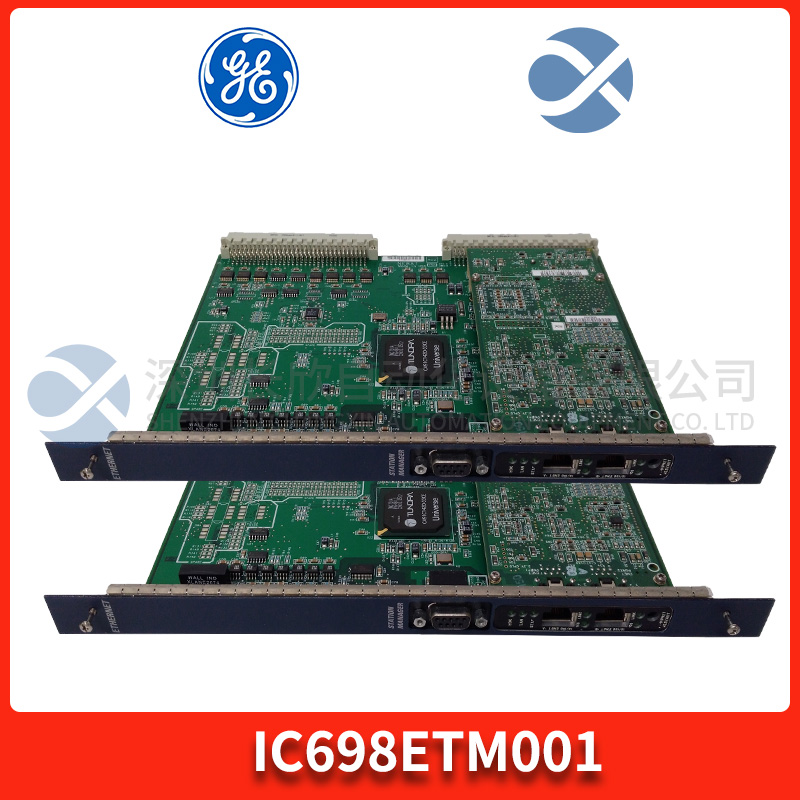

　　IC698ETM001 GE PACSystem RX7i以太网接口模块

　　型号：IC698ETM001

　　品牌：GE

　　系列:RX7i PAC系统

　　制造商:通用发那科

GE IC698ETM001 (1).jpg

　　产品描述

　　GE Fanuc/Emerson Automation IC698ETM001是一个PACSystem RX7i以太网接口模块。该模块具有高性能以太网功能。该模块有两(2)个以太网通信端口，支持10/100 Mbps通信速率，具有自动检测功能和一(1)个用作站管理器端口的串行通信。它支持使用SRTP、SRTP客户端、Modbus/TCP服务器和MODBUS/TCP客户端的TCP/IP通信服务。

　　IC698ETM001是Emerson Automation（前身为GE Fanuc Automation）制造的以太网接口模块。该模块是PACSystem RX7i可编程自动化控制器(PAC)平台的一部分，使安装了IC698ETM001模块的任何机架都能够连接到现有的以太网工作，以便与位于同一网络中的其他控制器进行数据交换，远程I/O实施、与可视化系统和第3方软件和工具（如数据库和企业软件应用程序）的通信。

　　IC698ETM001具有两(2)个以太网端口，能够以10/100 Mbps的通信速度传输数据，并具有自动感应功能。这些端口设计为使用RJ45连接器和最少的CAT5电缆进行物理连接。这些端口支持菊花链，允许形成线性、星形和环形拓扑结构，并支持唯一或冗余IP寻址。此外，它还有一(1)个串行通信端口，这是一个9针sub-D连接器，支持1200-115200 bps的传输速度。该端口基本上是用于对模块执行配置的站管理器端口。

　　IC698ETM001支持多种通信协议，例如使用服务请求传输协议(SRTP)的TCP/IP通信服务、SRTP客户端、MODBUS TCP服务器和MODBUS TCP客户端。此外，该模块支持与以太网网络上的SNTP时间服务器进行时间同步。

　　IC698ETM001配有各种LED指示灯，可提供模块当前状态的概览。这些LED是模块正常、LAN在线、状态、100、LINK P1和100、LINK P2。该模块配备专用微处理器，使模块具有200 MHz速度的处理能力。

　　IC698ETM001模块配备了不同的LED来指示不同的事件。它带有MODULE OK、LAN ONLINE、STATUS、100 LINK P1和100 LINK P2 LED。它一次只能容纳1个IP地址。

　　IC698ETM001模块配备两个10 Base T/100 Base Tx连接器，需要RJ 45连接器，8针母连接器用于建立与总线的连接。以太网模块允许以菊花链方式连接以太网节点。该模块具有对操作员有帮助的站点管理和诊断工具。IC698ETM001模块处理冗余IP寻址、与远程控制器的通信以及通过SNTP服务器的时间同步。该模块可用于直接连接网络集线器而无需外部收发器。它可以很容易地将应用程序存储在它的闪存中，并且可以很容易地通过CPU串口进行升级。IC698ETM001模块符合全球使用所需的电气和环境标准。

　　特征

　　▪完整的编程和配置服务

　　▪使用以太网全局数据（EGD）进行定期数据交换

　　▪EGD通过网络读写控制器和EGD交换存储器的命令。

　　▪EGD 2类功能（命令）-确认的单个命令传输（有时称为“数据报”）和可靠数据服务（RDS）重试机制，以确保命令消息只通过一次。

　　▪使用SRTP的TCP/IP通信服务

　　▪SRTP客户端（通道）

　　▪Modbus/TCP服务器，支持Modbus一致性等级0、1和2。

　　▪Modbus/TCP客户端，支持Modbus一致性等级0、1和功能代码15、22，23和24用于Conformance class 2。

　　▪综合电站管理和诊断工具

　　▪与IEEE 802.3 CSMA/CD 10Mbps和100Mbps以太网LAN端口的扩展连接。

　　▪两个带内部网络交换机的全双工10BaseT/100BaseT/TX（RJ-45连接器）端口提供自动协商的网络速度、双工模式和交叉检测。
