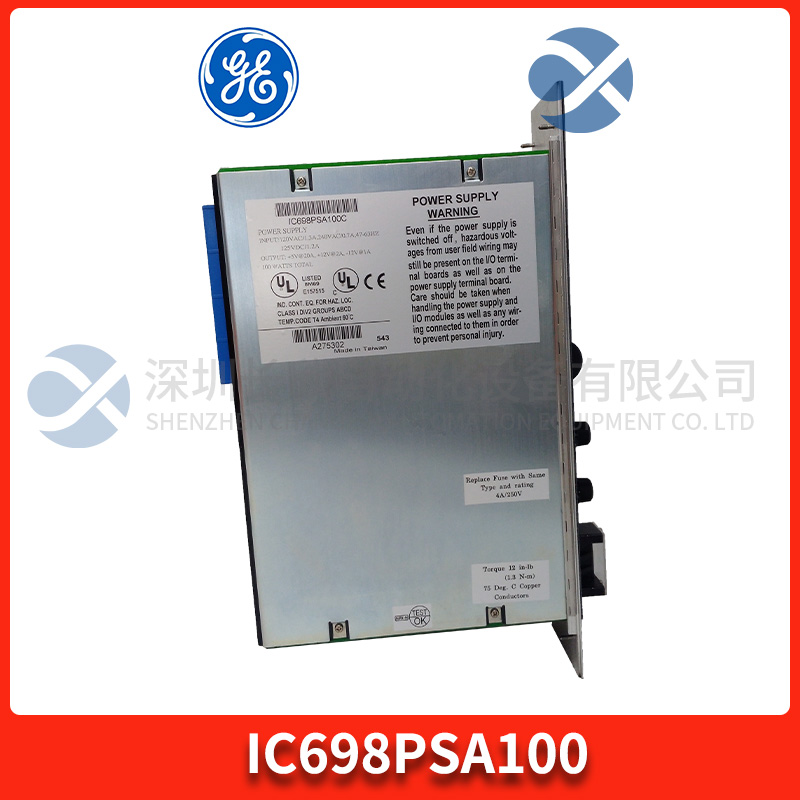

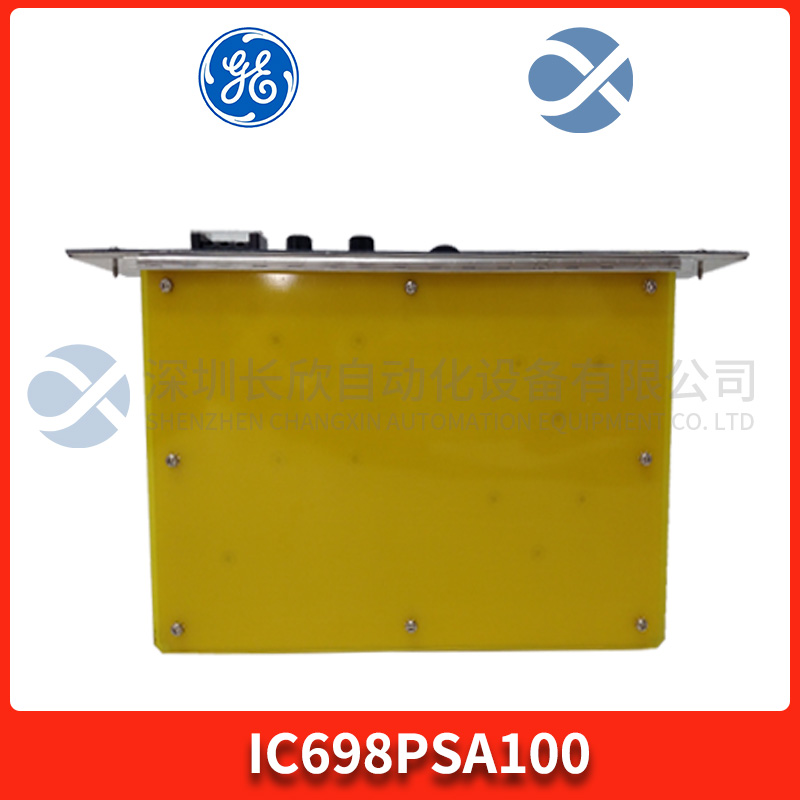

IC698PSA100 GE PACSystem RX7i电源模块

　　IC698PSA100 GE PACSystem RX7i电源模块

　　型号：IC698PSA100

　　品牌：GE

　　系列:PAC系统RX7i

　　制造商:通用发那科

　　产品描述

　　IC698PSA100是属于PACSystem RX7i平台一部分的电源模块，目前属于艾默生自动化，原为GE智能平台（GE IP）生产。该电源安装在RX7i通用背板上。它的输入电压范围为85至264 VAC 47至63 Hz和100-150 VDC，最大输入功率为125瓦（典型值）和150瓦（最大值）。它的输出功率最大为100瓦，所有三(3)个输出的总和，例如5 VDC、12 VDC和-12 VDC，输出电流分别为0-20安培、0-2安培和0-1安培.

　　IC698PSA100是Emerson Automation制造的PACSystem RX7i电源模块，以前属于GE智能平台(GE IP)。该电源模块安装在任何RX7i标准机架最左侧的插槽中，特别是插槽0。它带有螺钉型输入端子，设计用于85至264 VAC（标称电压为120/240 VAC）的输入电压范围，频率为47至63 Hz和100-150VDC（标称电压为125 VDC）。必须使用绝缘额定值为75°C(167°F)的AWG#16(1.3 mm2)实心或多股铜线连接外部电源。对于接地连接，使用绝缘等级为75°C(167°F)的#12(3.3 mm2)铜线。适当终止GND连接可能会显着消除（如果不能的话）降低系统噪声。

　　IC698PSA100提供100瓦的最大输出功率，这是所有三(3)个输出端子的总和，提供4.875至5.25伏、0-20安培、5.1 VDC，标称；11.64至12.6伏特，0—2安培，+12伏直流电，标称值和–12.60至–11.64伏特，0—1安培，-12伏直流电，标称值。该电源模块具有最小15毫秒的穿越时间和最小5毫秒的保持时间。它还具有主动过压和过流限制，具体来说，+5VDC时的5.7至6.7伏过压保护；+5 VDC输出时为21A；+12 VDC输出时为2.5A，-12 VDC输出时为3.5A。

　　该电源模块的工作温度为0°C至60°C（32°至140°F），隔离额定值为1500 VDC。

　　IC698PSA100电源模块是GE制造的Rx7i PACsystem现代电源模块。它的标称额定电压为120/240伏交流电或125伏直流电。电源的输入电压范围在85到264伏交流电或100到150伏直流电之间。电源模块位于Rx7i系统背板的最左侧插槽或插槽0中。模块的额定功率为125瓦。它具有5伏直流电、12伏直流电和-12伏直流电的输出电压。IC698PSA100电源模块通过系统背板向模块发送逻辑电平信号。电源模块在安全和保护方面得到加强。它在过流、过热和过压情况下受到保护。

　　IC698PSA100电源模块配有一个位于电源正面的开关。它有助于启用或禁用输出通道，并且不会干扰交流线路输入。LED指示灯存在于电源模块中，它们提醒操作员注意不同的事情。LED是FIELD OK、OUTPUT OK和OVER TEMP LED。IC698PSA100电源模块的功率因数为0.99分钟。模块中的隔离电压为1500伏直流电。该电源还提供15毫秒的穿越时间而不影响直流输出，并在直流输出掉落时提供5毫秒的保持时间。IC698PSA100电源模块需要的工作温度范围在0到60摄氏度之间。该模块已通过认证，可在Class 1 Division 2环境中运行。

　　RX7i电源提供5V、12V和-12V电源，以及VME至RX7i背板上模块的AC_FAIL#逻辑电平信号。低容量电源（IC698PSA100）在环境温度下可提供高达100W的总输出温度为0至60ºC，无需强制空气冷却。高容量电源电源（IC698PSA350）适用于需要更多功率的应用，提供高达350W的总输出。高容量供应需要强制空气冷却，由安装在机架底部的风扇托盘提供。

　　电源模块直接插入RX7i主机架中的插槽0。电源输出可以承受最多一条交流输入线的损耗循环而不损失输出功率。提供过电流保护，过热和过电压故障条件。

　　特征

　　■从85到264 VAC的操作，100-150伏直流电

　　■三种输出电压：IC698PSA10

　　+5 VDC输出，最高20安培

　　+12 VDC输出，最高2安培

　　–12 VDC输出，最高1安培

　　■三种输出电压：IC698PSA350

　　+5 VDC输出，最高60安培

　　+12 VDC输出，最高12安培

　　–12 VDC输出，最高4安培

　　■采用PICMG 2.11标准连接器的滑入式机架安装结构

　　■电子短路过电流保护

　　■电子过电压和超温故障保护

　　■交流操作的功率因数校正
