　　型号：DS200TBQDG1A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

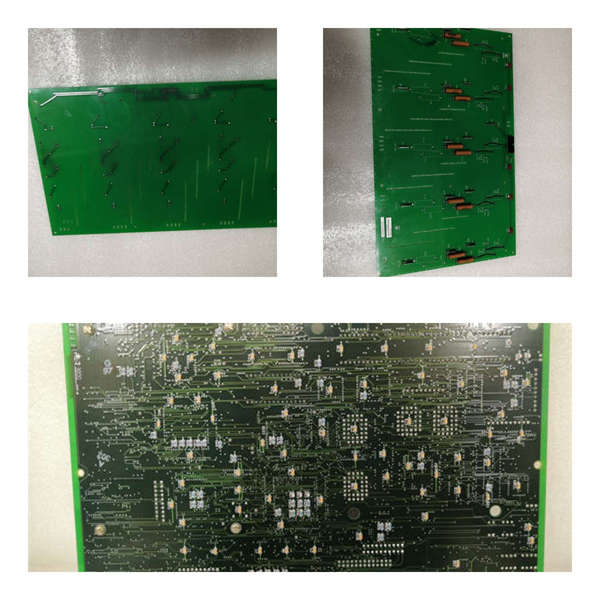

　　产品描述

　　GE RST扩展模拟终端板DS200TBQDG1A具有2个接线端子。每个块包含107个信号线端子。GE RST扩展模拟终端板DS200TBQDG1A还包含多个测试点、2个跳线和3个34针连接器。跳线在电路板上标识为BJ1和BJ2。首次安装板时，可以使用跳线定义板的处理以满足驱动器的特定要求。为此，安装人员可以使用板随附的书面材料中提供的信息。每个跳线在板上包含3个引脚。当跳线覆盖两个引脚（例如引脚1和2）时，定义一个位置。当另外两个引脚被跳线覆盖时（例如引脚2和3）定义另一个位置。有些跳线仅支持一个跳线位置，安装人员无法移动。备用位置在工厂用于测试电路板的特定电路或功能。

　　当您因原板有缺陷而更换板时，安装人员必须同时检查新板和旧板，并将新板上的跳线移动到与旧板上相同的位置。安装人员可以记下故障板上的跳线位置，并将新板上的跳线设置为相同的位置。或者，并排检查电路板并移动新电路板上的跳线以匹配有缺陷的电路板。
