DS200TBQEG1B GE RST LM6000模拟板

　　DS200TBQEG1B GE RST LM6000模拟板

　　型号：DS200TBQEG1B

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

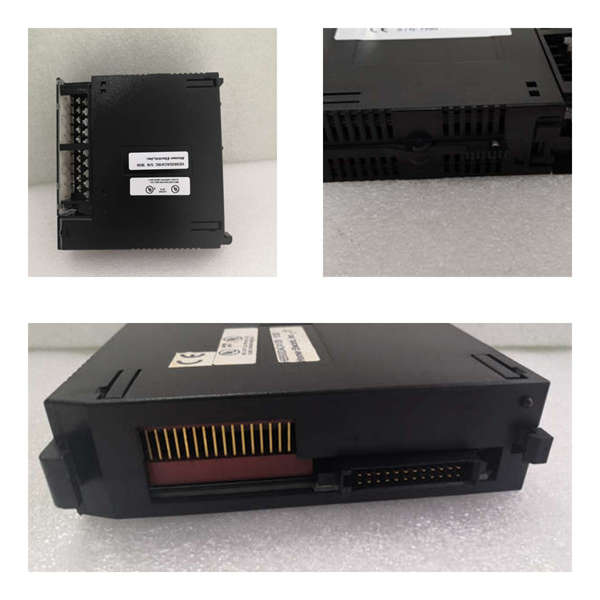

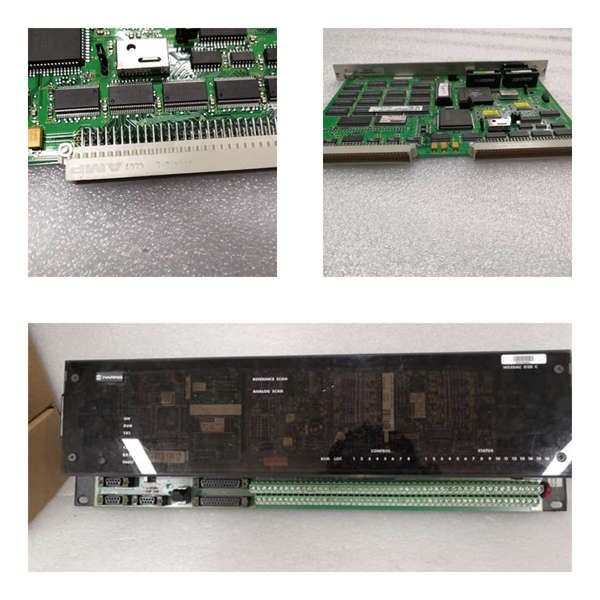

　　GE RST LM6000模拟板DS200TBQEG1B具有2个接线板。每个接线盒包含95个信号线端子。GE RST LM6000模拟板DS200TBQEG1B还包含2个跳线和6个34针连接器。34针连接器在板的表面上具有与其相关联的ID。一组34针连接器是JQQR、JQQS和JQQT。另一组34针接头是JLLR、JLLS和JLLT。在从34针连接器中移除带状电缆之前，最好在带状电缆上粘贴标签，指示带状电缆的连接位置。这有助于安装人员在连接更换板上的电缆时避免出现错误。

　　注意带状电缆在驱动器内的布线方式也很重要。机柜内部空间有限，电缆布线将允许适当的气流，这有助于冷却机柜中的发热部件。驱动器的设计使冷空气从底部进入驱动器，并在上升时从部件中吸收热量。在驱动器的顶部，它以热空气的形式排出。正确布线的第二个好处是使电力电缆远离信号线和带状电缆。众所周知，如果电源电缆在驱动器中布线紧密，它们会干扰信号传输电缆。

　　由于接线板和相关信号线的重量，板用5个螺钉连接到驱动器内部的板架上。连接到6个34针连接器的6条带状电缆增加了板的重量。
