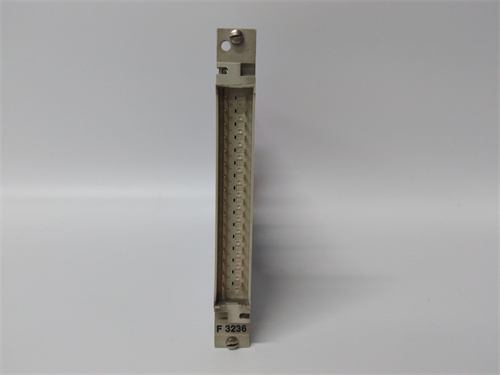

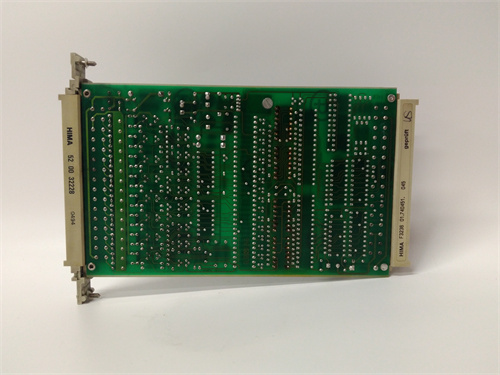

HIMA F3236

产品概述与介绍

HIMA F3236 是一款高完整性数字量输入/输出（I/O）模块，属于 HIMA 公司 HIMatrix 系列安全相关控制系统。HIMA 是过程工业和铁路行业安全自动化解决方案的全球领导者。该模块专为需要 SIL 3（安全完整性等级 3）认证的紧急停车系统（ESD）、火气系统（F&G）、燃烧器管理系统（BMS）和其他关键安全应用而设计。HIMA F3236 作为现场设备和安全逻辑 solver 之间的接口，负责采集来自按钮、开关、传感器等现场设备的数字信号，并向电磁阀、电机启动器、报警器等最终执行元件输出安全指令。

该 F3236 模块采用紧凑型设计，可直接安装在 DIN 导轨上，适用于分布式安全控制架构。它集成了 HIMA 独有的故障安全技术，能够在检测到内部或外部故障时将输出置于预定义的安全状态。使用 HIMA F3236 可以构建一个高度可靠、响应迅速的安全保护层，有效降低过程风险，保护人员、环境和资产安全。

技术参数

根据对 HIMA HIMatrix 系列文档的分析，HIMA F3236 具备以下关键特性：

• 设备类型：HIMatrix 系列数字量混合 I/O 模块。

• 通道配置：通常提供一定数量的数字量输入和数字量输出通道组合（例如，部分通道可配置为输入或输出）。具体通道数需查阅官方数据表。

• 输入类型：适用于连接 24V DC 的数字传感器，如限位开关、按钮、压力开关等。支持干接点或源信号输入。

• 输出类型：固态输出，用于控制 24V DC 负载，如继电器、电磁阀、指示灯等。输出具有短路保护功能。

• 安全架构：采用 1oo2（双通道）架构，内部具备冗余处理路径，确保在一个通道发生故障时，仍能安全执行功能，实现 SIL 3 等级。

• 诊断功能：全面的在线自诊断，持续监控输入/输出回路、模块内部电路和通信状态。可检测输入开路/短路、输出开路/短路等故障。

• 通信接口：通过 HIMA 的 SafeEthernet 或相关总线接口与 HIMatrix 控制器或其他模块进行安全通信。

• 隔离：现场电路与内部逻辑之间提供电隔离。

• 状态指示：前面板 LED 指示灯用于显示模块状态、通道状态和诊断信息。

• 电源：由系统电源模块通过背板或外部 24V DC 供电。

• 安装方式：DIN 导轨安装，适用于紧凑的控制柜设计。

• 认证：通过 TÜV 等权威机构认证，适用于 SIL 3 安全相关应用。

优势与特点

HIMA F3236 为安全关键应用提供了多项关键优势：

• 高安全等级：F3236 的核心优势是其 SIL 3 认证，确保在危险发生时，模块能够可靠地执行其安全功能，将过程置于安全状态。

• 紧凑灵活：紧凑的 DIN 导轨安装设计，使其非常适合在空间受限的应用中实现分布式安全 I/O。混合 I/O 的配置也增加了应用灵活性。

• 强大的诊断能力：模块对现场接线和内部电路的持续诊断是 HIMA F3236 的另一大特点。它能迅速发现现场故障（如断线），并通过系统报告给操作人员，大大缩短了故障排查时间，提高了系统可用性。

• 故障安全设计：HIMA F3236 遵循故障安全原则，即在检测到任何内部或外部故障时，输出会自动或按预设逻辑切换到安全状态，确保不会因模块故障而导致安全功能丧失。

• 集成 HIMatrix 生态：作为 HIMatrix 系统的原生模块，F3236 与 HIMA 的控制器和编程软件完美集成，简化了工程设计和系统维护。

主要行业应用案例

HIMA F3236 广泛应用于需要高可靠性安全控制的各个领域：

• 石油和天然气：在海上平台和陆上处理厂，F3236 用于采集紧急停车按钮、可燃/有毒气体探测器、压力开关的信号，并控制关断阀和声光报警器。

• 炼油和石化：在催化裂化、加氢裂化等危险工艺装置中，该模块作为安全联锁系统的一部分，监测关键过程参数并执行停车指令。

• 化工行业：在精细化工和特种化学品生产中，HIMA F3236 用于控制批次反应过程的安全联锁和紧急泄放。

• 发电行业：在锅炉和汽轮机保护系统中，模块采集超速、超温等保护信号，并触发停机指令。

• 管道运输：在长输管道的压缩机站和泵站，F3236 参与泄漏检测和紧急关断系统。

与竞争对手的比较

在安全 I/O 模块市场，HIMA 的主要竞争对手包括 Triconex（Schneider Electric）、ICS Triplex（Rockwell Automation）和 Yokogawa（ProSafe）。

• HIMA F3236 vs. Triconex I/O 模块：两者都提供高完整性 I/O。F3236 作为 HIMatrix 系统的一部分，其紧凑的尺寸和灵活的 I/O 配置在分布式应用中具有优势，而 Triconex 的 TMR 架构在大型集中式系统中更为常见。

• HIMA F3236 vs. ICS Triplex Trusted I/O 模块：两者都是市场领先的解决方案。HIMA 在欧洲和化工/制药行业拥有强大的影响力，而 ICS Triplex 在石油和天然气领域有深厚的根基。

• HIMA F3236 vs. Yokogawa ProSafe I/O 模块：横河电机也提供可靠的安全 I/O。HIMA F3236 的优势在于其模块化和易于集成的特点，以及 HIMA 在安全领域的专注和深厚积累。

选型建议与注意事项

1. 系统兼容性：HIMA F3236 专为 HIMatrix 系统设计。在订购前，请确认其与您的 HIMatrix 控制器、电源和背板完全兼容。

2. I/O 点数与类型：仔细评估您的应用所需的输入和输出通道数量及类型（例如，是只需要干接点输入还是需要带线路监测的输入），选择 F3236 的合适型号。

3. 负载能力：如果用作输出模块，请确认 F3236 的输出驱动能力（电压、电流）足以驱动您的现场负载（如电磁阀、继电器）。

4. 外部保护：对于感性负载（如接触器线圈），建议在负载两端并联续流二极管等浪涌抑制器件，以保护 F3236 的输出电路。

5. 专业工程设计与调试：安全系统的设计、组态和调试必须由经 HIMA 培训和认证的专业工程师完成，以确保符合安全生命周期管理和功能安全的要求。
