产品描述

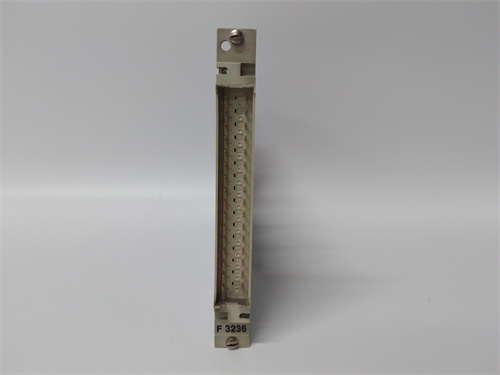

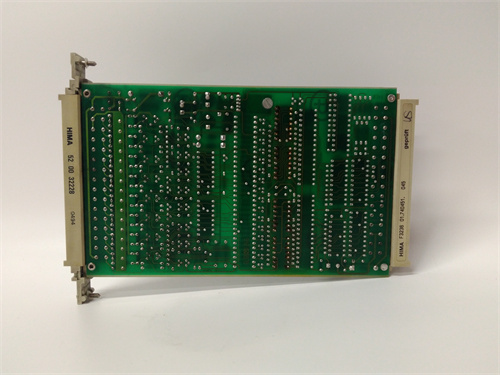

HIMA F3236（[产品链接]）是德国黑马（HIMA）专为安全关键场景打造的 16 通道数字输入模块，是 HIMatrix 安全仪表系统（SIS）与紧急停车系统（ESD）的核心信号采集部件。HIMA F3236通过 TÜV SIL3/AK6 安全认证，采用四重化冗余（QMR）与双处理器实时校验架构，专为化工、油气、电力等高风险行业的安全联锁、急停、阀门位置等关键数字信号采集设计。HIMA F3236具备通道间全电气隔离、毫秒级响应与全链路诊断能力，在严苛工业环境下实现安全信号的高可靠采集，是保障生产安全与工艺联锁的核心硬件。
产品参数
| 参数类别 | 技术规格 |
|---|
| 产品型号 | HIMA F3236 |
| 通道数量 | 16 路独立数字输入通道 |
| 输入类型 | 支持 6mA 电流信号、24V 机械触点输入，兼容接近开关、急停按钮、阀门位置传感器 |
| 响应时间 | 典型切换时间 8ms，满足安全系统实时性要求 |
| 核心架构 | 双 Intel 386EX 32 位处理器，“实际 + 反转程序” 同步运行 + 硬件比较器实时校验；四重化冗余（QMR） |
| 隔离性能 | 通道间、通道与系统间全电气隔离，隔离电压≥250V |
| 安全认证 | TÜV SIL3、AK6，符合 IEC 61508、IEC 61511 标准 |
| 供电电压 | 双电源支持：5VDC（120mA）、24VDC（200mA） |
| 工作环境 | 温度 - 20℃~+60℃，湿度 5%~95% RH（无凝露），抗 EMI 符合 IEC61000 |
| 物理规格 | 4 TE 宽度，标准 DIN 导轨安装，尺寸紧凑 |
| 诊断功能 | 通道级状态 LED、输入短路 / 断线检测、模块自诊断 |
优势与特点
- 顶级安全认证：SIL3/AK6 认证，满足全球最高工业安全标准，适配所有安全关键场景。
- 四重化冗余架构：QMR 设计 + 双处理器实时校验，单点故障不影响系统安全，故障自动隔离与诊断。
- 高通道密度与兼容性：16 路独立通道，兼容主流数字信号类型，减少硬件数量与系统复杂度。
- 毫秒级响应：8ms 典型切换时间，确保安全联锁动作快速可靠，避免事故扩大。
- 全链路电气隔离：通道间全隔离，有效抑制工业电磁干扰，防止信号串扰与浪涌冲击。
- 便捷诊断与维护：通道状态 LED + 全链路故障检测，快速定位异常，支持在线更换，缩短停机时间。
- 宽温抗干扰：工业级宽温与强抗 EMI 设计，适应化工厂、电厂等恶劣现场环境。
应用领域与案例
- 石油化工：炼油厂、乙烯装置的 ESD 系统，采集急停按钮、阀门位置、可燃气体报警信号，HIMA F3236保障工艺安全联锁可靠触发。
- 油气开采：海上平台、长输管线的 SIS 系统，采集压力、液位超限与紧急切断信号，满足海洋与偏远地区高可靠要求。
- 火力发电：汽轮机超速保护、锅炉安全联锁，采集转速、炉膛压力、水位等关键数字信号，保障机组安全运行。
- 冶金行业：高炉、转炉的安全控制系统，采集炉温超限、设备急停信号，HIMA F3236适配强电磁与高温环境。
- 轨道交通：道岔位置监控、列车紧急制动信号采集，-20℃~+60℃宽温下稳定工作，保障行车安全。
竞品对比
| 对比维度 | HIMA F3236 | 通用数字输入模块 |
|---|
| 安全等级 | SIL3/AK6，最高工业安全认证 | 无安全认证或仅 SIL2 |
| 冗余架构 | 四重化冗余（QMR）+ 双处理器校验 | 无冗余或简单冗余设计 |
| 响应速度 | 8ms 典型切换，满足安全联锁 | 数十 ms 级，无法适配高安全场景 |
| 隔离性能 | 通道间全隔离≥250V | 共地设计或低等级隔离 |
| 诊断能力 | 通道级 + 模块级全链路诊断 | 基础状态指示，无精细化诊断 |
| 环境适应性 | 宽温、强抗 EMI，工业级三防 | 常规环境，恶劣工况稳定性差 |
选型建议
- 安全场景优先：化工、油气、电力等需 SIL3/AK6 安全认证的 SIS/ESD 系统，HIMA F3236是首选，确保合规与安全。
- 信号类型匹配：需采集急停、阀门位置、接近开关等 24V 触点 / 6mA 电流信号时，该模块可直接接入，无需信号调理。
- 通道数量规划：单系统安全数字信号≤16 路时，单模块满足需求；点数较多时，多模块并联扩展，灵活适配系统规模。
- 环境适配：高温、高湿、强电磁干扰的工业现场，HIMA F3236的宽温与抗干扰设计更具优势。
注意事项
- 安装：标准 DIN 导轨安装，远离变频器、大功率电机等强干扰源；确保模块固定牢固，接插件紧固到位。
- 接线：输入信号采用屏蔽线缆，屏蔽层单端接地；不同安全等级信号分开布线，避免干扰与信号串扰。
- 配置：通过 HIMA 安全系统软件完成通道类型、安全阈值、诊断参数配置，保存配置文件便于故障恢复。
- 维护：定期检查通道状态 LED 与系统诊断日志；故障时优先排查线缆与接线，再进行模块更换，支持在线热插拔。
- 备件：关键安全回路建议储备HIMA F3236原厂备件，确保与现有系统兼容，缩短故障停机时间。
