HIMA F3322

HIMA F3322 安全相关输出模块深度解析

产品描述

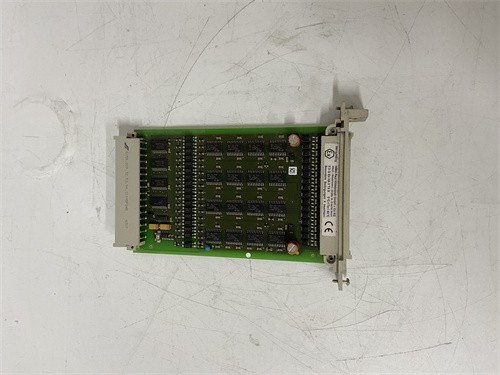

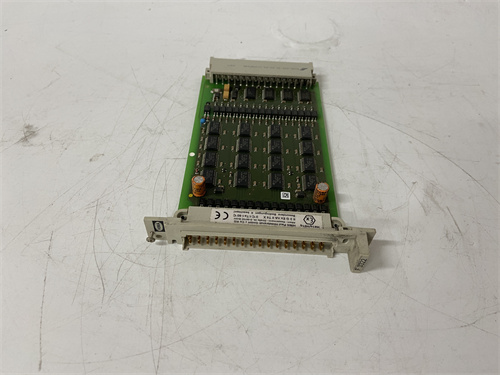

HIMA F3322 是德国HIMA公司推出的一款高性能、高可靠性的安全相关数字量输出模块，隶属于其强大的HIMatrix系列可编程电子系统。该模块专为满足过程工业、工厂自动化等领域对功能安全的严苛要求而设计。HIMA F3322 能够将安全控制器的内部逻辑信号可靠地转换为驱动现场执行机构（如继电器、电磁阀、指示灯等）的输出信号，从而在紧急停车、火灾及气体监测等关键安全功能中发挥决定性的作用。其设计严格遵循国际安全标准，确保了在故障情况下系统能够进入或维持一个安全状态。

产品参数

• 产品型号： HIMA F3322

• 模块类型： 安全相关数字量输出模块

• 输出通道数： 16/24/32 (具体视型号变体而定，以16/24通道最为常见)

• 输出类型： 固态继电器/晶体管输出

• 输出电压： 通常支持24 VDC

• 输出电流： 每通道最大0.5 A - 2 A (需参考具体版本)

• 安全完整性等级： 最高可达SIL 3 (IEC 61508)、PL e (ISO 13849)

• 诊断功能： 全面的内部和外部故障诊断，包括短路、过载、断线检测等

• 通信协议： 支持HIMA专用的安全总线协议，确保与控制器之间的安全数据交换

• 工作温度： 0°C 至 +60°C

• 防护等级： IP20

优势与特点

1. 高安全性： HIMA F3322 的核心优势在于其卓越的安全性。模块采用完善的冗余和自诊断架构，能够实时监测输出回路的状态，一旦检测到任何异常，立即将相应通道置于安全状态，并向主控制器报告故障。其最高可达SIL 3的认证，使其成为石化、电力等高风险行业的首选。

2. 强大的诊断能力： 该模块不仅诊断自身，还能对现场侧的负载和线路进行持续监控。例如，它可以在输出未导通时检测到开路，或在输出导通时检测到过载和短路。这种深度的诊断功能极大地提高了整个安全回路的可用性，减少了非计划停机的可能性。

3. 灵活的配置性： 通过HIMA的编程软件，用户可以灵活地对 HIMA F3322 的每个输出通道进行参数化设置，如定义故障时的安全状态（去能或保持）、调整诊断阈值等。这使得它能适应各种不同的现场执行机构和应用场景。

4. 坚固耐用的设计： 作为一款工业级产品，HIMA F3322 采用了坚固的机械结构和优质的电子元器件，能够适应恶劣的工业现场环境，如振动、粉尘和电磁干扰，保证了长期稳定运行。

应用领域与应用案例

HIMA F3322 凭借其高可靠性和安全性，广泛应用于需要功能安全的各个领域：

• 石油与天然气： 在油气开采、长输管线、炼化装置中，HIMA F3322 常用于紧急停车系统（ESD），驱动切断阀、放空阀等，在紧急状况下确保工艺安全。

• 化工与制药： 在间歇反应、连续生产过程中，该模块可用于控制反应釜的紧急冷却、物料切断等安全联锁功能，防止危险反应的发生。

• 电力行业： 在火力发电、水力发电及新能源发电中，HIMA F3322 可用于汽轮机紧急跳闸系统（ETS）和锅炉安全监控系统（FSSS），驱动跳闸电磁阀等关键设备。

• 工厂自动化： 在汽车制造、重型机械等领域，该模块可集成到安全PLC系统中，用于控制安全防护门、光栅、双手操作按钮等安全设备的输出。

应用案例： 在某大型炼化一体化项目中，数百个 HIMA F3322 模块被部署在核心装置的安全仪表系统中。它们精确可靠地驱动了上千台紧急切断阀，多年来一直稳定运行，为该工厂的安全平稳生产提供了坚实保障。

竞品对比

在安全输出模块市场，HIMA F3322 主要与西门子、罗克韦尔、霍尼韦尔等品牌的同类产品竞争。

对比结论： 如果您追求最纯粹、最强大的安全诊断能力，尤其是在复杂的流程工业应用中，HIMA F3322 凭借其专精于安全的深厚底蕴，通常是更优的选择。而如果您的系统已经广泛采用了西门子或罗克韦尔的平台，选择同平台的F-DO模块可以获得更好的集成性和成本效益。

选型建议与注意事项

• 选型建议：

  1. 确认通道数和负载类型： 首先根据现场需要控制的执行机构数量和类型，选择合适的 HIMA F3322 子型号（如16通道或24通道版本），并确认其输出电压和电流能力是否满足负载要求。

  2. 考虑诊断需求： 如果需要对外部线路和负载进行精细化的诊断（如断线监测），应选择具备此功能的 HIMA F3322 版本，并在配置中正确启用和设置参数。

  3. 系统兼容性： 确保 HIMA F3322 与您的主控系统（HIMatrix或其他品牌安全PLC）在通信协议上兼容，并正确配置了安全通信参数。

• 注意事项：

  1. 正确接线： 必须严格按照 HIMA F3322 的产品手册进行接线，特别是涉及到安全功能的反馈回路和电源连接。错误的接线会直接导致安全功能失效。

  2. 参数配置： 在软件中配置模块参数时，务必根据实际负载特性和安全要求，正确设置诊断阈值、滤波器时间和安全状态。不当的配置可能导致误诊断或诊断失效。

  3. 环境要求： 确保模块安装在符合IP20防护等级的控制柜内，并满足其工作温度和湿度要求。避免在腐蚀性气体或过度振动的环境中使用。

  4. 定期维护： 虽然 HIMA F3322 具有极高的可靠性，但作为安全相关部件，建议根据既定周期进行功能测试和检查，以确保其长期性能。
