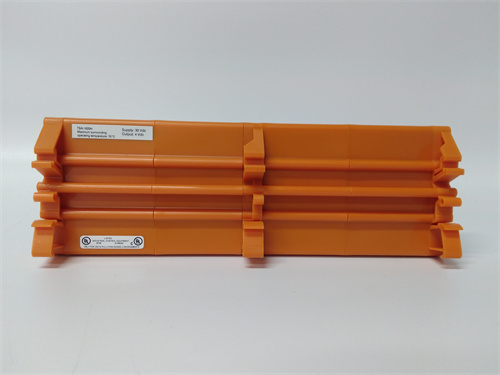

HONEYWELL FC-TSAOH-0220M

产品概述

HONEYWELL FC-TSAOH-0220M 是霍尼韦尔（Honeywell）过程自动化解决方案中， Experion LX 或 分布式控制系统（DCS） 产品线的一款高性能I/O组件。该产品是一款 高密度、热电偶/毫伏模拟量输入模块，专门设计用于精确采集来自工业现场热电偶（TC）或毫伏（mV）级输出传感器的低电平模拟信号。HONEYWELL FC-TSAOH-0220M 集成了先进的信号调理、冷端补偿（CJC）和高分辨率模数转换电路，能将微小的温度或电势信号可靠地转换为高精度的数字量，供上层控制系统使用。获取详细的接线图和配置指南，请访问：HONEYWELL FC-TSAOH-0220M产品页面。在石油化工、电力、冶金等需要对温度进行多点、高精度监测的流程工业中，FC-TSAOH-0220M 是实现关键设备温度监控和工艺优化的重要数据入口。

产品参数

• 所属系统： 霍尼韦尔 Experion LX 或 Experion PKS 分布式控制系统（DCS）。

• 模块类型： 热电偶/毫伏模拟量输入（TC/mV AI）模块。

• 输入通道： 提供高密度输入通道，例如 16路 或 32路 隔离的差分输入通道。

• 支持信号类型：

  • 热电偶（TC）： 支持多种国际标准分度号，如 J、K、T、E、N、R、S、B 等。

  • 毫伏信号（mV）： 支持低电平直流电压信号输入（例如 ±50mV， ±100mV 范围）。

  • 可能支持电阻温度检测器（RTD）或欧姆信号（取决于具体型号和配置）。

• 输入分辨率： 高分辨率（通常为16位或更高），确保对小信号的精确测量。

• 精度： 高精度，包括模块自身精度和冷端补偿精度，典型值可达满量程的 ±0.05% 或更高。

• 冷端补偿（CJC）： 模块内置高精度冷端补偿传感器，用于补偿热电偶参考端（接线端子处）的温度变化，这是热电偶测量准确的关键。

• 隔离与抗干扰：

  • 通道间通常采用分组隔离或通道间隔离。

  • 具有极高的共模抑制比（CMRR） 和常模抑制比（NMRR），能有效抑制工业现场的共模噪声和工频干扰。

• 断线检测： 支持输入回路断线检测功能，能够识别热电偶或引线开路故障。

• 连接方式： 通过可插拔的高密度端子排或专用接线板与现场传感器连接。

• 配置与诊断： 通过霍尼韦尔的Control Builder或类似组态软件进行通道类型、量程、滤波等参数配置，并提供模块和通道级的诊断信息。

优势与特点

1. 卓越的低电平信号测量性能： HONEYWELL FC-TSAOH-0220M 专为处理微伏/毫伏级微弱信号而优化。其精密的放大电路、低噪声设计和优异的抗干扰能力，确保了即使在恶劣电气环境下，也能稳定、准确地捕获来自热电偶等传感器的真实信号，避免测量值波动或失真。

2. 高密度与灵活的配置： 在单模块上集成大量隔离输入通道，显著节省了机柜空间和硬件成本。通过软件可灵活配置每通道的传感器类型和量程，使同一模块能混合接入多种分度号的热电偶和毫伏信号，极大提升了工程灵活性。

3. 高精度内置冷端补偿： 集成的冷端补偿电路经过精密校准，补偿精度高且稳定，消除了因接线端子柜温度变化引入的测量误差，这是许多低成本方案或外置补偿方式难以比拟的。

4. 强大的诊断与可靠性： 模块提供从电源、通信到每个输入通道的全面诊断。断线检测功能能及时发现传感器故障，避免依赖错误温度数据做出控制决策。其工业级设计和严格测试确保了在流程工业中7x24小时连续可靠运行。

5. 无缝的Experion系统集成： 作为霍尼韦尔DCS的原生I/O组件，FC-TSAOH-0220M 在工程组态、控制策略、报警管理、历史记录和系统诊断方面实现了深度集成。工程师可以在统一的环境中完成从硬件配置到高级温度控制的所有工作。

应用领域与案例

HONEYWELL FC-TSAOH-0220M 广泛应用于需要高精度、多点多类型温度监测的连续过程工业。

• 案例一：乙烯裂解炉管壁温度监测
  在裂解炉的每一路炉管上，安装多个K型或N型热电偶以监测管壁温度分布。多个FC-TSAOH-0220M模块用于集中采集这些热电偶信号，其高精度和高抗干扰能力对于防止炉管过热、优化裂解深度和保障安全至关重要。

• 案例二：火力发电厂锅炉蒸汽温度监控
  用于采集锅炉过热器、再热器出口的S型或K型热电偶信号。模块的高密度特性满足了电厂数百个温度测点的采集需求，其稳定性和可靠性是保证机组安全、高效运行的基础。

• 案例三：化工反应器多点温度剖面测量
  在大型聚合或合成反应器上，沿反应器高度方向安装多个热电偶以监控反应温度剖面。FC-TSAOH-0220M能够精确测量这些毫伏级信号，为反应控制和产品质量提供关键数据。

与竞品对比

与艾默生DeltaV的CHARMs TC模块、横河CENTUM VP的温度输入模块或西门子PCS 7的模拟量输入模块相比，HONEYWELL FC-TSAOH-0220M 的核心竞争力在于其 在霍尼韦尔Experion DCS生态系统内的最优信号完整性 和 针对低电平信号的深度工程优化。

• 信号完整性： 霍尼韦尔在模拟量I/O，尤其是低电平信号处理方面有深厚的技术积累。FC-TSAOH-0220M 的电路设计在噪声抑制、长期漂移和冷端补偿准确性上通常表现出色，在要求苛刻的温度测量应用中提供可信的数据质量。

• 系统集成深度： 对于已采用Experion系统的工厂，选择该模块能确保最佳的兼容性、维护便利性和全生命周期支持。其诊断信息能无缝融入霍尼韦尔的Asset Manager等资产管理工具。

• 配置灵活性： 其单模块支持多种热电偶类型和毫伏信号的能力，提供了比许多固定类型的模块更大的灵活性，可以减少模块种类和备件库存。

选型建议与注意事项

1. 传感器类型与量程确认： 明确每路输入连接的热电偶分度号（J， K， T等）或毫伏信号范围。在组态软件中必须为每个通道准确选择对应的类型，否则会导致严重的测量错误。

2. 冷端补偿与接线规范：

   • 必须使用与热电偶分度号匹配的补偿导线将热电偶延伸至模块端子。

   • 补偿导线与普通铜导线的连接点（即冷端）必须位于模块的端子排上，以确保内置CJC传感器能正确补偿该点温度。

   • 接线务必牢固，避免使用不同金属的端子造成寄生热电偶效应。

3. 屏蔽与接地： 热电偶信号线必须采用屏蔽双绞线。屏蔽层应在现场传感器端单点接地，在DCS机柜端悬空或通过电容接地，绝对避免两端接地形成地环路引入干扰。

4. 环境温度影响： 尽管有CJC，但模块所在机柜的环境温度应保持相对稳定，避免剧烈变化。极端环境温度可能影响模块自身精度和CJC精度。

5. 断线检测配置： 在软件中启用断线检测功能，并设置合理的报警限值。注意，某些热电偶类型在特定温度下，断线检测可能不灵敏。

6. 维护与校准： 定期对关键回路的测量精度进行校验。虽然模块非常稳定，但传感器（热电偶）本身可能漂移或劣化。建议将 FC-TSAOH-0220M 作为关键备件。更换模块后，需重新下载配置并进行基本的功能测试。
