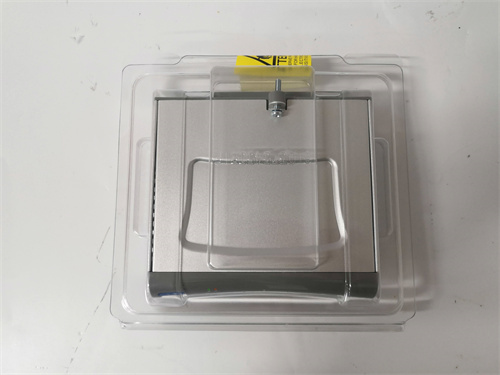

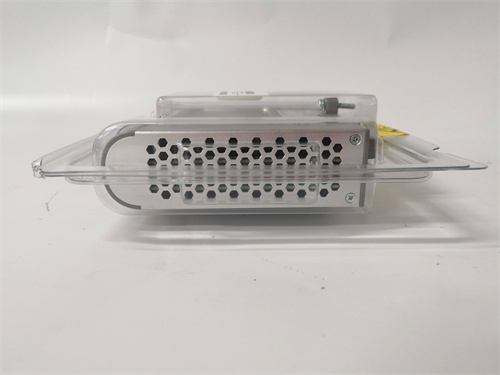

HONEYWELL FF-SB12E04K-S2

产品描述

HONEYWELL FF-SB12E04K-S2 是美国霍尼韦尔（Honeywell）公司生产的，用于其Experion过程知识系统（PKS）和早期的TDC3000系统的一款关键现场总线组件——高可靠性安全栅/隔离器。该产品属于霍尼韦尔FTA（Field Termination Assembly）现场端子组件系列中的一部分，专为连接本安防爆回路的现场设备（如变送器、传感器）与控制系统卡件而设计。HONEYWELL FF-SB12E04K-S2 在系统中承担着信号隔离、转换和安全限制的重要作用，它能将来自危险区域的本安信号安全地传输到位于安全区域的控制系统I/O卡，同时提供电源并限制通往危险区的能量，确保整个回路满足防爆要求。在石油化工、天然气处理等存在易燃易爆气体的严苛环境中，正确配置和使用FF-SB12E04K-S2这类安全栅是构建本质安全型控制系统的基石。它的模块化设计便于在标准机架中安装和维护，是霍尼韦尔DCS生态系统内实现安全、可靠信号连接的核心接口模块。

产品参数

• 产品系列：霍尼韦尔 Field Termination Assembly (FTA) / 安全栅系列

• 设备类型：本安型隔离式安全栅（信号调理器）

• 通道配置：通常为单通道或双通道模块。型号中的“SB12”可能指示其为单通道安全栅。

• 支持的信号类型：

  • 输入：通常支持来自两线制或三线制变送器的4-20mA直流电流信号。

  • 输出：向控制系统I/O卡（如霍尼韦尔FIM/FCM）提供隔离后的4-20mA模拟量信号。

• 电源：

  • 现场侧：为连接的现场变送器提供隔离的本安电源（通常为24V DC左右，有限流限压）。

  • 系统侧：由FTA机架或外部电源供电（如24V DC）。

• 隔离能力：现场侧（危险区）与系统侧（安全区）之间提供高达1500V AC或更高的电气隔离，防止高电压窜入。

• 防爆认证：通常具有ATEX， IECEx， FM/CSA等国际防爆认证，满足Ex ia IIC T4 Ga或更高等级。

• 精度：高信号转换精度，通常优于0.1%满量程。

• 安装方式：插入专用的FTA现场端子组件机架（如FF-TB系列机箱）中，采用插拔式设计。

• 工作温度：适用于工业环境温度范围（如 -20°C 至 +70°C）。

• 指示灯：通常具备电源、通信或故障状态指示LED。

优势与特点

1. 本质安全与系统集成：作为霍尼韦尔原厂FTA组件，FF-SB12E04K-S2与Experion PKS系统实现了深度硬件与软件集成。它不仅能提供标准的本安隔离保护，其状态信息还能被控制系统识别和监控，便于集中管理。

2. 高可靠性设计：采用高质量元件和成熟的设计，确保在工业环境中长期稳定运行。其强大的隔离能力有效保护了昂贵的控制系统卡件免受现场浪涌和接地环路的影响。

3. 简化工程与维护：模块化、插拔式设计使得安装、更换和扩展极为便捷。在机架中集中布线，显著减少了控制柜内的接线复杂度和维护时间。

4. 信号完整性：提供高精度的信号转换和低纹波噪声的电源输出，确保从现场传感器到控制系统的信号传输保真度，为精确控制和监测提供保障。

5. 全面的全球认证：拥有主要工业国家所需的防爆和安全认证，满足全球各类大型项目的合规性要求，保障项目顺利投运。

应用领域与案例

• 应用领域：主要应用于要求本安防爆的流程工业，特别是石油与天然气（上游开采、中游处理、下游炼化）、化工、制药、海上平台以及存在可燃性粉尘的行业（如粮食加工）。

• 应用案例：在一个海上天然气生产平台的分离器单元，需要精确测量容器内的压力。安装在危险区的压力变送器通过两线制回路连接到位于安全区仪表机柜内的HONEYWELL FF-SB12E04K-S2安全栅。该安全栅一方面为变送器提供本安电源，另一方面将变送器产生的4-20mA信号进行隔离和调理后，安全地传送给霍尼韦尔Experion系统的I/O卡件。这样，即使现场接线处因腐蚀等原因产生火花，由于FF-SB12E04K-S2限制了能量，也不会引燃周围的爆炸性气体，从而在实现精确过程控制的同时，确保了生产设施的绝对安全。

与竞品对比

• 与德国P+F（倍加福）或MTL（现属于ABB）通用安全栅对比：P+F和MTL是独立的信号隔离器/安全栅全球领导品牌，产品线广，兼容各类DCS/PLC系统。HONEYWELL FF-SB12E04K-S2的核心优势在于其与霍尼韦尔DCS系统的原生无缝集成。对于使用Experion PKS的用户，选择它意味着更简单的采购链、一致的工程界面、潜在的内部诊断优势以及由单一供应商负责系统集成的便利。

• 与艾默生（Emerson）DeltaV系统的CHARMs组件对比：艾默生的CHARMs技术将I/O和本质安全集成到了单个可插拔模块中，理念更为集成化。相比之下，FF-SB12E04K-S2代表的FTA架构是传统的、成熟的机架式方案，在大型、高密度I/O应用中仍有其稳定性和经济性优势，尤其适合已有FTA架构的扩建或改造项目。

• 核心优势总结：HONEYWELL FF-SB12E04K-S2的核心竞争力在于其为霍尼韦尔Experion PKS生态系统用户提供了经过优化和验证的、一站式解决方案。它不仅是安全栅，更是系统的一个可靠“器官”，在保障安全的前提下，最大化了系统的整体性能和易用性。

选型建议与注意事项

• 选型建议：

  1. 系统确认：首要确认您的控制系统是霍尼韦尔Experion PKS或兼容的TDC3000系统，并明确使用的I/O卡类型和FTA机架型号，确保完全兼容。

  2. 信号与现场设备匹配：明确现场设备的类型（两线制/三线制）、信号（4-20mA， HART是否需要透传）、所需供电电压和电流，选择对应的安全栅型号。

  3. 防爆等级核实：根据现场危险区域划分（Zone 0/1/2），确认所选FF-SB12E04K-S2的防爆认证（如ATEX， IECEx）等级是否满足当地法规和项目规格书要求。

  4. 机架与电源规划：根据总通道数规划所需的FTA机架数量，并核算机架总功耗，确保供电系统容量充足。

• 注意事项：

  1. 分区与安装：必须严格遵守本安系统安装规范。安全栅必须安装在安全区，并通过蓝色本安电缆与危险区设备连接。接地必须符合手册要求。

  2. 参数设置与校验：部分安全栅可能涉及跳线或DIP开关设置（如电流/电压输入选择），安装前需根据现场设备正确配置。系统投运前建议对整条回路进行校准。

  3. 严禁混用与非标操作：不得在未经计算和认证的情况下，用该安全栅驱动超出其认证参数的现场设备。严禁带电插拔模块（除非系统明确支持）。

  4. 文档与认证文件：采购时务必索要并保存好产品的防爆合格证、说明书等技术文件，这是安全审计和工厂验收的必备材料。
