HONEYWELL CC-PAIX01

产品描述

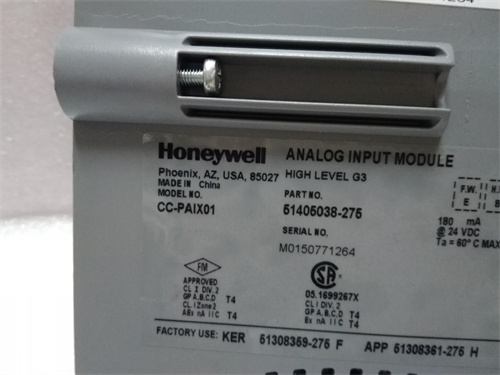

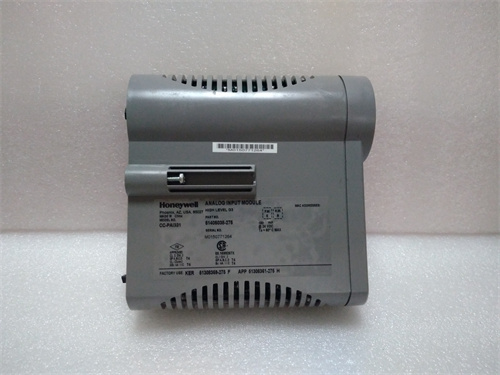

HONEYWELL CC-PAIX01 是霍尼韦尔（Honeywell）公司为其Experion过程知识系统（PKS）设计的核心过程自动化I/O模块之一，属于模拟量输入扩展模块。该模块通常与Experion C系列控制器（如C300）配合使用，作为ControlEdge系列（原Series C I/O）的一部分，用于高精度、高可靠性地采集来自现场过程仪表的模拟量信号。在石油化工、电力、制药等连续过程工业中，CC-PAIX01 负责将压力、温度、流量、液位等关键过程参数的4-20mA、0-10V等模拟信号，转换为数字信号供控制系统处理，是实现精确过程监控与自动控制的基础感知单元。其模块化、可热插拔的设计，以及强大的通道诊断功能，确保了信号链路的完整性与系统的可维护性。部署HONEYWELL CC-PAIX01 模块是构建稳定、可靠的Experion PKS系统I/O层的关键步骤。

产品参数

• 产品系列：霍尼韦尔 Experion PKS ControlEdge / Series C I/O

• 模块类型：高密度模拟量输入 (AI) 模块

• 通道数量：通常为16个单端输入通道或8个差分输入通道（具体取决于模块版本和跳线设置）。

• 支持信号类型：

  • 电流信号：4-20mA（支持两线制或四线制变送器），可检测断线。

  • 电压信号：0-5V DC， 0-10V DC， ±5V DC， ±10V DC。

  • 电阻信号：支持RTD（热电阻）或 potentiometer（电位计）输入（通常需要特定配置或附件）。

• 输入分辨率：高分辨率，通常为16位，提供精确的模数转换。

• 精度：在规定的温度和工作条件下，典型精度优于±0.1% 满量程。

• 通道隔离：每个输入通道之间以及通道与系统背板之间具有高等级的电气隔离，有效防止接地环路和信号串扰。

• 共模抑制比：高CMRR，能有效抑制共模噪声。

• 采样速率：可配置，满足不同过程的响应速度要求。

• 诊断功能：

  • 断线检测（对4-20mA回路）。

  • 超量程/欠量程检测。

  • 模块内部健康状态监测（温度、电源等）。

• LED指示灯：模块级和通道级状态指示灯（电源、通信、故障、通道活动）。

• 连接方式：通过可插拔的前连接器与霍尼韦尔标准的现场端子板（FTA）连接。

• 热插拔支持：在系统运行时支持模块的在线更换（需遵循特定程序）。

• 供电：通过 Experion I/O 机架背板供电。

• 工作温度：0°C 至 60°C（标准工业范围）。

优势与特点

1. 卓越的信号完整性与高精度：CC-PAIX01 采用高性能的ADC和精密的信号调理电路，配合严格的出厂校准，确保了在各种工业噪声环境下仍能获得高保真、高精度的过程信号，为先进过程控制（APC）和优化提供可靠数据基础。

2. 强大的诊断与维护性：模块提供丰富的硬件诊断信息，能够快速定位现场回路故障（如变送器断线、短路）或模块自身问题。通道级的LED指示和通过Control Builder软件访问的详细诊断数据，极大简化了故障排查和预防性维护工作。

3. 高度的灵活性与可配置性：每个通道均可通过工程软件独立组态为电压、电流或电阻输入，并设置量程、滤波时间、报警限值等参数。这种灵活性使其能够适应工厂内多样化的仪表类型，减少了备件种类。

4. 与Experion PKS的无缝集成：作为原厂I/O模块，HONEYWELL CC-PAIX01 与Experion C系列控制器、FTA和Control Builder工程软件实现深度集成。支持热插拔和在线组态，最大化系统可用性和工程效率。

5. 坚固的工业设计：符合严格的工业环境标准，具有良好的抗振动、抗电磁干扰特性，保证在严苛的工厂环境中长期稳定运行。

应用领域与案例

• 应用领域：广泛应用于需要高可靠性过程信号采集的连续和批处理流程工业，例如：炼油、石油化工、天然气处理、发电（火电、核电）、化工、造纸、制药以及大型水处理设施。

• 应用案例：在一座大型炼油厂的常减压装置中，数百个温度、压力和流量变送器的4-20mA信号被接入多个HONEYWELL CC-PAIX01 模块。这些模块精确地将模拟信号数字化后，通过高速I/O网络传送给Experion C300控制器。控制系统利用这些实时数据精确调节各塔的进料、温度和侧线抽出，以优化分馏效率和产品收率。CC-PAIX01 的高精度和可靠性确保了控制的稳定性，而其断线检测功能能在变送器故障时及时报警，防止误操作和安全事故。

与竞品对比

• 与艾默生（Emerson）DeltaV CHARM 模拟量输入卡对比：DeltaV的CHARM技术将I/O处理分散到每个通道的智能电子元件上。相比之下，HONEYWELL CC-PAIX01 代表的是 “集中式、高密度” 的模块化I/O方案。其优势在于在一个模块内集成更多通道，对于高密度信号采集的应用具有更高的空间和成本效益。CHARM则在单个通道故障隔离和更换灵活性上更优。

• 与横河（Yokogawa）CENTUM VP系统的AIM系列模拟量输入模块对比：两者均为顶级DCS的原生I/O。CC-PAIX01 的核心优势在于其 “与Experion PKS系统，特别是C系列控制器和Control Builder软件的原生深度捆绑”。它在数据交换效率、统一工程体验以及获得霍尼韦尔全球服务支持方面，对于霍尼韦尔系统用户而言是更集成化、更受支持的选择。

• 核心优势总结：HONEYWELL CC-PAIX01 的核心竞争力在于其为 “霍尼韦尔Experion PKS生态系统” 提供了 “经过深度优化、高可靠且易于维护的高性能模拟量输入解决方案”。它不仅仅是I/O模块，更是整个控制系统可靠感知层的关键组成部分。

选型建议与注意事项

• 选型建议：

  1. 系统兼容性确认：首要确认您的Experion系统版本、控制器型号（如C300）和I/O机架类型支持该I/O模块系列。

  2. 信号清单整理：详细列出所有需要接入的模拟量信号点，包括信号类型（mA/V/RTD）、量程、是否要求隔离。

  3. 通道密度与隔离需求：根据信号数量和隔离要求选择16通道或8通道差分版本。对于可能存在高共模电压的场合，需确认模块的隔离规格。

  4. FTA选型：根据现场接线方式，选择合适的配套现场端子板（FTA）。

• 注意事项：

  1. 正确组态与跳线：安装前必须根据信号类型正确设置模块上的跳线或DIP开关（如果适用），并在Control Builder软件中进行精确的通道参数组态。

  2. 现场接线规范：使用屏蔽双绞线进行信号连接，并在控制系统端实施单点接地，以减少噪声干扰。

  3. 热插拔规程：操作前必须遵循霍尼韦尔规定的安全流程，确认系统状态允许。

  4. 定期校准：建议连同现场变送器一起，按照质量控制周期进行系统回路的定期校验。

  5. 固件管理：注意I/O模块的固件版本与控制器和工程软件的兼容性。
