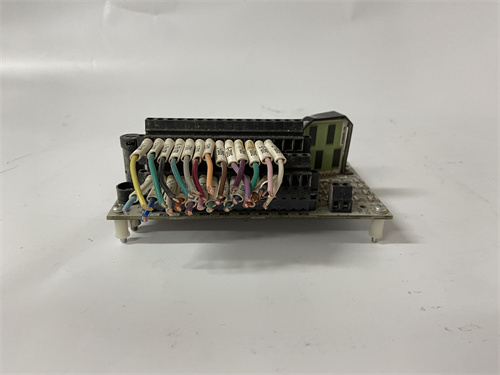

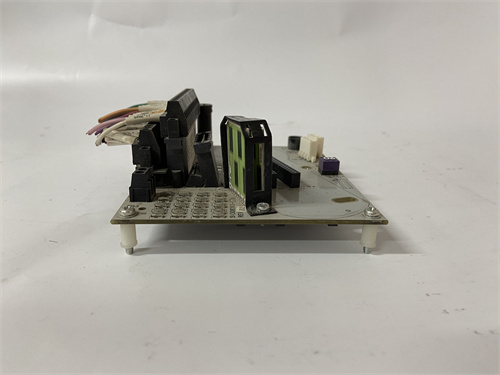

HONEYWELL CC-TAIX01

产品描述

HONEYWELL CC-TAIX01 是霍尼韦尔（Honeywell）公司为其Experion过程知识系统（PKS）设计的核心模拟量输入模块。该模块属于霍尼韦尔ControlEdge系列（原Series C I/O）或兼容的Experion I/O家族，专门用于高精度、可靠地接收来自现场各种变送器的模拟量信号，并将其转换为数字量供控制系统（如Experion C300控制器）处理。在石油化工、电力、制药等流程工业中，CC-TAIX01 负责采集如温度、压力、流量、液位等关键过程参数，是实现过程监控与自动控制的“感知神经末梢”。这款模块以其卓越的通道隔离技术、强大的诊断功能和灵活的组态能力，确保了从现场到控制室信号链路的完整性与准确性。部署HONEYWELL CC-TAIX01 模块，是构建一个稳定、可靠的Experion PKS系统基础架构的关键步骤之一。

产品参数

• 产品系列：霍尼韦尔 Experion PKS ControlEdge / Series C I/O

• 模块类型：高密度模拟量输入 (AI) 模块

• 通道数量：通常为16个单端输入通道或8个差分输入通道（具体配置取决于模块版本和跳线设置）。

• 支持信号类型：

  • 电压信号：通常为0-5V DC, 0-10V DC, ±5V DC, ±10V DC。

  • 电流信号：通常为4-20mA（支持二线制或四线制变送器），可通过内置精密电阻转换为电压测量。

  • 电阻信号：支持RTD（热电阻）或 potentiometer（电位计）输入（通常需要特定配置或附件）。

• 输入分辨率：通常为16位（或更高），提供高精度模数转换。

• 精度：在规定的温度和工作条件下，典型精度优于±0.1% 满量程。

• 通道隔离：每个输入通道之间以及通道与系统背板之间通常具有高等级的电气隔离（例如 1500V AC），有效防止接地环路和信号串扰。

• 共模抑制比：高CMRR，能有效抑制共模噪声。

• 采样速率：可配置，满足不同过程的响应速度要求。

• 诊断功能：

  • 断线检测（对4-20mA回路）。

  • 超量程/欠量程检测。

  • 模块内部健康状态监测（温度、电源等）。

• LED指示灯：模块级和通道级状态指示灯（电源、通信、故障、通道活动）。

• 连接方式：通过可插拔的前连接器（如 Honeywell 的标准现场端子板 FTA）与现场电缆连接。

• 供电：通过 Experion I/O 机架背板供电。

• 工作温度：0°C 至 60°C（标准工业范围）。

优势与特点

1. 卓越的信号完整性与精度：CC-TAIX01 采用高性能的ADC和精密的信号调理电路，配合严格的出厂校准，确保了在各种工业噪声环境下仍能获得高保真、高精度的过程信号，为高级控制和优化奠定数据基础。

2. 强大的诊断与维护性：模块提供丰富的硬件诊断信息，能够快速定位现场回路故障（如变送器断线、短路）或模块自身问题。通道级的LED指示和通过Control Builder软件访问的详细诊断数据，极大简化了故障排查和预防性维护工作。

3. 高度的灵活性与可配置性：每个通道均可通过工程软件独立组态为电压、电流或电阻输入，并设置量程、滤波时间、报警限值等参数。这种灵活性使其能够适应工厂内多样化的仪表类型，减少了备件种类。

4. 与Experion PKS的无缝集成：作为原厂I/O模块，HONEYWELL CC-TAIX01 与Experion C系列控制器、FTA和Control Builder工程软件实现深度集成。支持热插拔（在带电且系统允许条件下），支持在线组态下装，最大化系统可用性和工程效率。

5. 坚固的工业设计：符合严格的工业环境标准，具有良好的抗振动、抗电磁干扰特性，保证在严苛的工厂环境中长期稳定运行。

应用领域与案例

• 应用领域：广泛应用于需要高可靠性过程信号采集的连续和批处理流程工业，例如：炼油、石油化工、天然气处理、发电（火电、核电）、化工、制药以及大型水处理设施。

• 应用案例：在一座大型炼油厂的催化重整装置中，多个反应器的床层温度和进出料流量是关键控制参数。数十台热电偶和流量变送器的4-20mA信号被接入多个HONEYWELL CC-TAIX01 模块。这些模块精确地将模拟信号数字化后，通过高速I/O网络传送给Experion C300控制器。控制系统利用这些实时数据精确调节加热炉燃料阀和进料泵，以优化反应效率和产品收率。CC-TAIX01 的高精度和可靠性确保了控制的稳定性，而其断线检测功能能在变送器故障时及时报警，防止误操作。

与竞品对比

• 与艾默生（Emerson）DeltaV CHARM 模拟量输入卡对比：DeltaV的CHARM技术将I/O处理分散到每个通道的智能电子元件上。相比之下，HONEYWELL CC-TAIX01 代表的是 “集中式、高密度” 的模块化I/O方案。其优势在于在一个模块内集成更多通道，节省机架空间，对于高密度信号采集的应用具有更高的空间和成本效益。CHARM则在单个通道故障隔离和更换灵活性上更优。

• 与西门子（Siemens）SIMATIC ET 200SP 模拟量输入模块对比：西门子ET 200SP是分布式I/O的领先产品，以其紧凑和灵活的模块化著称。CC-TAIX01 的核心优势在于其 “与Experion PKS系统原生的深度捆绑”。它在与C300控制器的数据交换效率、使用Control Builder的统一工程体验以及获得霍尼韦尔全球服务支持方面，对于霍尼韦尔系统用户而言是更集成化、更受支持的选择。

• 核心优势总结：HONEYWELL CC-TAIX01 的核心竞争力在于其为 “霍尼韦尔Experion PKS生态系统” 提供了 “经过深度优化、高可靠且易于维护的高性能模拟量输入解决方案”。它不仅仅是I/O模块，更是整个控制系统可靠感知层的关键组成部分。

选型建议与注意事项

• 选型建议：

  1. 系统兼容性确认：首要确认您的Experion系统版本和控制器型号（如C300）支持该I/O模块系列，并规划好相应的I/O机架（如FIM）和现场端子板（FTA）。

  2. 信号清单整理：详细列出所有需要接入的模拟量信号点，包括信号类型（mA/V/RTD）、量程、是否要求隔离以及采样速率要求。

  3. 通道密度与隔离需求：根据信号数量选择16通道或8通道差分版本。对于信号间可能存在高共模电压或需要严格隔离的场合，需确认模块的隔离规格是否满足。

  4. FTA选型：根据现场接线方式（如M12连接器、螺钉端子）和是否需要信号调理（如保险丝、电阻），选择合适的配套现场端子板（FTA）。

• 注意事项：

  1. 正确组态与跳线：在安装前，必须根据信号类型（电流/电压）正确设置模块上的跳线或DIP开关（如果适用），并在Control Builder软件中进行精确的通道参数组态。

  2. 现场接线规范：使用屏蔽双绞线进行信号连接，并在控制系统端实施单点接地，以最大限度减少噪声干扰。对于电流信号，确保回路电阻在允许范围内。

  3. 热插拔规程：虽然支持热插拔，但操作前必须遵循霍尼韦尔规定的安全流程，确认系统状态允许，并使用静电防护措施。

  4. 定期校准：尽管模块本身稳定性高，但建议连同现场变送器一起，按照质量控制周期进行系统回路的定期校验，以确保整个测量链的精度。

  5. 固件管理：注意I/O模块的固件版本与控制器和工程软件的兼容性，在升级时需参考官方发布的兼容性矩阵。
