产品描述

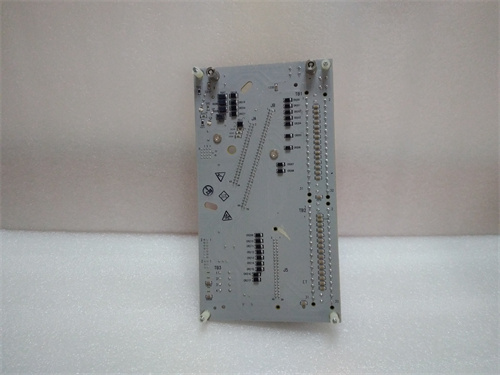

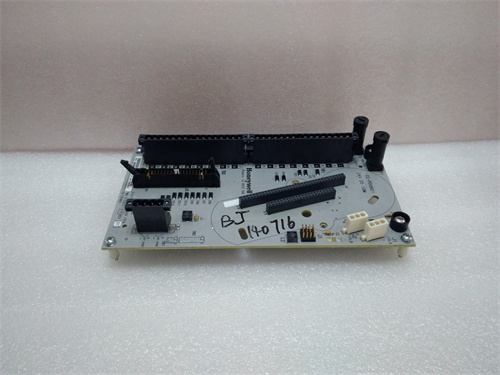

HONEYWELL CC-TDOB01 是一款高性能的数字量输出模块，属于霍尼韦尔（Honeywell）旗下 Experion 系列过程控制系统（PKS）的重要组成部分。作为霍尼韦尔新一代控制系统 C300 控制器的配套 I/O 模块，HONEYWELL CC-TDOB01 专门设计用于将控制器的数字指令转换为驱动现场执行设备的开关量信号，实现对生产过程的有效控制。该模块的型号中 "CC" 代表其属于 Series C I/O 系列，"TDOB" 代表 Trusted Digital Output（高可靠性数字量输出），而 "01" 则通常表示其具体的规格和通道配置。HONEYWELL CC-TDOB01 通常安装在 Experion 系统的 I/O 机架上，通过背板总线与 C300 控制器进行高速数据交换，同时通过其前端连接器与现场的各类执行设备相连，如电磁阀、继电器、接触器、指示灯和报警装置等。对于过程工业的自动化工程师、系统集成商和维护人员而言，HONEYWELL CC-TDOB01 是连接霍尼韦尔先进控制系统与现场执行设备的关键桥梁，其可靠性直接关系到整个控制系统的执行能力和安全生产。该模块的高可靠性设计使其适用于需要高可用性的关键控制应用。
产品参数
了解 HONEYWELL CC-TDOB01 的技术规格对于正确配置和维护 Experion 控制系统至关重要：
产品型号： HONEYWELL CC-TDOB01
系列归属： Honeywell Experion 过程控制系统，Series C I/O 系列
模块类型： 高可靠性数字量输出模块
通道数量： 通常为 16 通道
输出类型： 晶体管输出（源型或漏型，具体取决于配置）
输出电压： 24 VDC（标称），用于驱动现场直流负载
输出电流： 每通道最大输出电流典型为 0.5A，具有短路保护和过载保护
隔离等级： 输出通道与系统背板之间提供光耦隔离，通道之间通常也提供隔离，增强系统抗干扰能力和安全性
诊断功能： 全面的自诊断功能，包括输出开路检测、短路检测、输出状态回读和模块健康状态监测；前面板 LED 指示输出状态和模块状态
故障安全行为： 可配置的故障安全输出状态，当检测到模块故障或通信丢失时，将输出导向预定义的安全状态
现场电源： 需要外部 24 VDC 现场电源为输出负载供电
背板接口： 通过 Series C I/O 背板与 C300 控制器进行高速、确定性的数据交换
热插拔支持： 支持在系统运行状态下安全地更换模块，不影响其他通道的正常工作
工作温度： 0°C 至 60°C，适用于工业控制柜环境
认证： CE、UL、CSA 等多种国际认证
优势特点
HONEYWELL CC-TDOB01 凭借其卓越的高可靠性设计和与 Experion 系统的无缝集成，在过程控制领域拥有显著优势：
高可靠性输出驱动： HONEYWELL CC-TDOB01 作为 Series C I/O 系列中的高可靠性数字量输出模块，其设计特别注重在关键控制应用中的可靠性。它采用高品质的输出晶体管和严格的电路设计，确保每个输出通道都能可靠地驱动各种 24 VDC 现场负载。无论是频繁动作的电磁阀，还是长期保持状态的指示灯，该模块都能提供稳定、持久的控制信号，确保生产过程的连续性和安全性。其快速的开关响应特性满足了过程控制对实时性的要求。
全面的诊断能力： HONEYWELL CC-TDOB01 内置了先进的诊断功能，能够实时监测每个输出通道的状态。当发生开路（如线圈烧毁、接线断开）或短路（如线路对地短路）等故障时，模块能够立即检测到并通过 Experion 系统向操作员发出报警。其输出状态回读功能可以验证输出指令是否被正确执行，进一步提高了系统的可靠性。这种快速的故障诊断能力大大缩短了故障排查时间，提高了系统可用性，减少了非计划停机时间。
可配置的故障安全行为： 遵循故障安全设计原则，HONEYWELL CC-TDOB01 允许用户为每个输出通道配置故障安全状态。当模块检测到内部故障或与控制器通信丢失时，它会自动将输出导向预定义的安全状态（通常是失电状态），确保执行机构回到安全位置，将过程置于安全状态。这种设计确保了即使模块自身发生故障，安全系统也能够做出正确的响应，避免了因系统故障而导致危险情况的发生。
通道级隔离设计： HONEYWELL CC-TDOB01 提供了输出通道与系统背板之间的电气隔离，以及通道之间的相互隔离。这种设计有效阻断了现场侧可能引入的过电压和浪涌对控制器内部电路的冲击，保护了昂贵的 C300 控制器，大大提高了整个控制系统的抗干扰能力和可靠性。
热插拔支持： HONEYWELL CC-TDOB01 支持热插拔功能，可以在系统运行状态下安全地更换模块，无需中断其他通道的正常工作。这一特性在连续生产过程维护中尤为重要，可以在不影响生产的情况下，在线更换故障模块，大大提高了系统的可维护性和可用性。
无缝 Experion 集成： 作为霍尼韦尔 Series C I/O 家族的一员，HONEYWELL CC-TDOB01 与 C300 控制器和 Experion 工程师站实现了完美的集成。在 Experion 的组态工具中，用户可以方便地对每个输出通道进行配置、监视和强制操作。所有通道状态和诊断信息都可以直接集成到 Experion 的人机界面（HMI）中，为操作员提供清晰、完整的控制信息，实现对整个控制回路的集中管理。
清晰的通道状态指示： 前面板的 LED 指示灯为每个输出通道提供了直观的状态显示，运行和维护人员可以一目了然地看到哪个通道正在输出信号。这一简单但实用的功能在现场调试和故障排查时极为方便，无需额外的测试设备即可快速判断输出状态。
应用案例
HONEYWELL CC-TDOB01 广泛应用于需要高可靠性数字量输出的各类过程工业领域：
石油化工过程控制： 在炼油厂和化工厂的连续生产过程控制中，HONEYWELL CC-TDOB01 被广泛用于控制各种开关阀、电磁阀和报警器。例如，在精馏塔的控制中，它根据塔顶温度和压力的变化，控制回流调节阀的电磁阀；在反应器控制中，它根据反应温度和压力，控制进料阀和出料阀的开关；在罐区控制中，它控制进料阀和出料阀的开关，实现物料的自动输送。在紧急停车系统中，它驱动紧急切断阀，在异常工况下快速隔离危险物料，保障安全生产。
炼油厂催化裂化装置： 在炼油厂的催化裂化（FCC）装置中，HONEYWELL CC-TDOB01 用于控制滑阀的电磁阀、再生器的空气分布阀、各种催化剂输送阀等关键设备。这些设备的可靠控制直接关系到装置的平稳运行和产品收率。其高可靠性和故障安全行为确保了在异常情况下装置能够安全停车。
电厂辅机控制： 在火力发电厂中，HONEYWELL CC-TDOB01 用于控制各种辅机设备，如磨煤机的启停、给煤机的启停、风门的开闭、吹灰器的顺序动作、润滑油泵的启停等。其可靠的输出能力保证了发电机组的安全稳定运行。
油气输送管道控制： 在石油和天然气的长输管道站场中，HONEYWELL CC-TDOB01 用于控制各种阀门（如球阀、闸阀、调节阀的电磁阀）的开关，以及压缩机的启停和防喘振阀的控制。其高可靠性保证了管道输送的连续性和安全性。
化工批处理过程： 在精细化工和制药行业的批处理过程中，HONEYWELL CC-TDOB01 用于控制各种原料的加料阀、反应釜的加热/冷却控制阀、搅拌电机的启停以及各种工艺步骤的联锁控制。其快速的响应和可靠的输出确保了每一批次产品的质量和一致性。
安全联锁系统： 虽然主要用于过程控制，但其高可靠性设计也使其适用于一些安全联锁功能，如紧急切断阀的控制，与专用的安全系统协同工作，提供多层次保护。
竞品对比
与其他主流 DCS 厂商的高可靠性数字量输出模块（如艾默生 DeltaV 的 SIS 数字输出模块、ABB 的 S800 I/O 高可靠性数字输出模块、西门子 PCS 7 的 ET 200M 故障安全数字输出模块、横河 CENTUM 的数字输出模块）相比，HONEYWELL CC-TDOB01 展现出其独特的定位和优势：
Experion 系统原生集成： HONEYWELL CC-TDOB01 是为霍尼韦尔 Experion 系统量身定制的高可靠性 I/O 模块。它与 C300 控制器之间的通信协议和时序经过深度优化，确保了指令传输的实时性和确定性。同时，其诊断信息直接映射到 Experion 的报警管理系统中，无需任何中间转换，实现了真正的系统级集成。这种原生的集成性是通用 I/O 模块无法比拟的。
霍尼韦尔的工艺知识积累： 霍尼韦尔在炼油、化工、石化等过程工业拥有超过百年的深厚工艺知识和应用经验。HONEYWELL CC-TDOB01 的设计充分考虑了过程工业现场的各种特殊需求，如对各种现场设备的兼容性、对恶劣环境的适应性和对长期可靠性的追求。
C300 控制器的高性能配合： HONEYWELL CC-TDOB01 与 C300 控制器之间通过专用的背板总线进行通信，实现了高速、确定性的数据交换。这种紧密的配合确保了控制指令能够被控制器快速输出并传送到现场设备，满足过程控制对实时性的要求。
高可靠性设计： 作为 Series C I/O 系列的一部分，HONEYWELL CC-TDOB01 在设计上特别强调了可靠性，其全面的诊断功能、可配置的故障安全行为和热插拔支持，使其成为需要高可用性的关键控制应用的理想选择。
选型建议与注意事项
在涉及 HONEYWELL CC-TDOB01 的选型、安装或维护工作时，请务必留意以下几点：
输出类型确认： 在选型和接线前，务必确认 HONEYWELL CC-TDOB01 的输出类型是源型（sourcing）还是漏型（sinking），以及输出电压等级。这些参数必须与您现场设备的驱动要求相匹配。错误的选型可能导致设备无法正常工作或模块损坏。
负载类型和功率计算： 在设计输出回路时，需要仔细计算每个通道所带负载的功率和类型（阻性、感性）。感性负载（如继电器线圈、接触器线圈、电磁阀）在关断时会产生反向感应电动势，必须在负载两端并联续流二极管，以保护 HONEYWELL CC-TDOB01 的输出晶体管。
现场电源确认： HONEYWELL CC-TDOB01 需要外部 24 VDC 现场电源来驱动负载。在接线前，务必确认现场电源的电压等级和容量符合要求，电源接线正确，极性无误，并确保电源质量稳定可靠。
故障安全状态配置： 在系统组态时，应根据工艺安全要求，为 HONEYWELL CC-TDOB01 的每个输出通道合理配置故障安全状态。确保在模块故障或通信丢失时，现场设备能够回到安全位置。
接线规范与隔离： 输出信号线应与动力电缆分开敷设，避免平行走线，以减少电磁干扰。使用适当的线径和接线端子，确保接线牢固可靠。
热插拔操作规范： 尽管 HONEYWELL CC-TDOB01 支持热插拔，但实际操作时仍需谨慎。建议在插拔模块前，先确认该模块所控制的设备不会因为输出信号的瞬间中断而导致安全事故或生产异常。在插拔过程中，应佩戴防静电手环，并握住模块的面板，平稳地将其插入或拔出机架。
系统兼容性确认： 在将 HONEYWELL CC-TDOB01 安装到现有 Experion 系统之前，务必确认其硬件版本和固件版本与您的 C300 控制器和系统软件版本兼容。不兼容的版本可能导致通信失败或功能异常。
定期测试与维护： 建议在装置检修期间，对 HONEYWELL CC-TDOB01 及其所控制的现场设备进行联动测试。通过工程师站强制输出信号，验证每个输出通道是否能够正确驱动对应的现场设备，并检查设备动作的灵活性和可靠性。这有助于及早发现潜在的接线松动、设备卡涩或模块性能下降等问题。
