产品描述

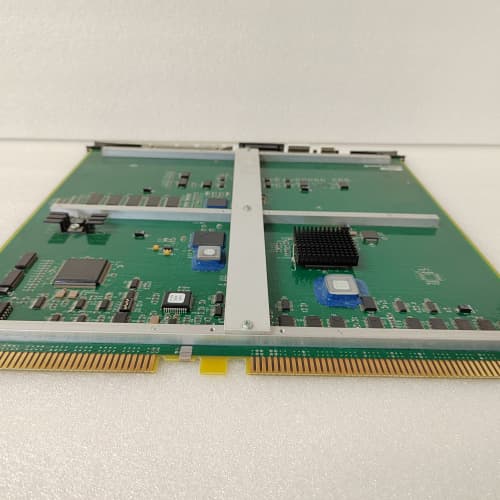

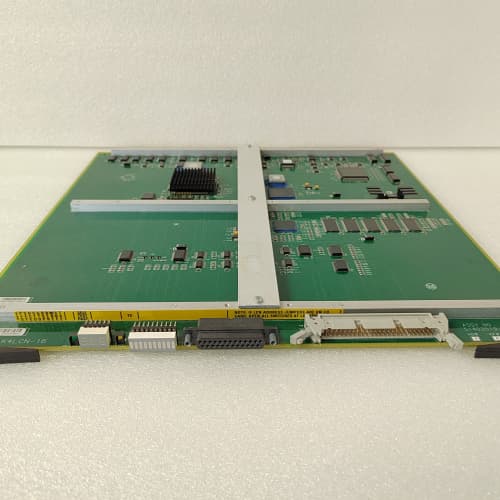

Honeywell 51400700-100 是霍尼韦尔（Honeywell）公司推出的一款高性能模拟量输入模块，属于Honeywell TDC 3000/TPS系列分布式控制系统的重要组成部分。该模块专为工业过程控制应用而设计，负责将现场仪表的模拟信号（如温度、压力、流量、液位等）转换为数字信号，供控制器进行数据处理和逻辑运算。
Honeywell 51400700-100 采用高精度模数转换技术，支持多种信号类型输入，具备卓越的抗干扰能力和信号隔离特性。其模块化设计使其能够无缝集成于Honeywell TDC 3000或TPS控制系统中，与Honeywell的控制器、I/O机架及其他功能模块协同工作，构建高可靠性、高精度的过程控制系统。该模块广泛应用于石油化工、电力、制药、冶金等流程工业领域。
产品参数
产品类型：模拟量输入模块
输入通道数：8通道（差分输入）
输入信号类型：4-20 mA、0-20 mA、0-5 V、1-5 V、±10 V（软件可配置）
分辨率：16位（含符号位）
精度：±0.05% of span（典型值）
采样率：每通道最高100 Hz（可配置）
输入阻抗：电流输入：250 Ω；电压输入：>10 MΩ
隔离电压：通道间隔离：500 VDC；通道与背板隔离：1500 VDC
诊断功能：断线检测、超量程检测、通道状态监测
通信接口：通过TDC 3000/TPS背板总线与控制器通信
工作温度：0 °C 至 +60 °C
防护等级：IP20
认证：CE、UL、CSA
优势与特点
高精度与高分辨率
Honeywell 51400700-100 采用16位模数转换技术，精度高达±0.05%，能够精确采集微小的过程信号变化，满足石油化工、制药等行业对测量精度的严格要求。
多信号类型支持
支持电流、电压等多种信号类型，Honeywell 51400700-100 可通过软件配置灵活适配不同类型的现场仪表，无需更换硬件模块，简化系统设计和备件管理。
卓越的抗干扰能力
模块采用通道间隔离和通道与背板隔离设计，隔离电压高达1500 VDC，有效抑制现场噪声和共模干扰，确保信号采集的稳定性和可靠性。
完善的诊断功能
Honeywell 51400700-100 内置断线检测和超量程检测功能，可实时监测每个通道的状态，及时发现传感器故障或信号异常，便于维护人员快速定位问题。
原生集成TDC 3000/TPS系统
作为Honeywell TDC 3000/TPS系统的标准I/O模块，Honeywell 51400700-100 与系统控制器、操作站无缝集成，支持统一的工程组态、报警管理和数据记录。
应用领域与应用案例
应用领域
石油化工过程控制
炼油厂工艺装置
发电厂锅炉与汽轮机监控
制药生产与生物反应器
冶金与有色冶炼
水处理与环保设施
食品饮料加工
应用案例
某大型炼化企业常减压装置采用Honeywell TPS控制系统进行过程控制，现场使用多块 Honeywell 51400700-100 模块采集塔顶温度、塔底温度、进料流量、塔压等关键工艺参数。该模块的高精度和抗干扰能力确保了控制回路的稳定运行，装置的操作平稳率提升约15%，产品收率提高约2%。
在另一个案例中，某制药厂发酵车间使用 Honeywell 51400700-100 采集发酵罐的温度、pH值、溶解氧等关键参数。模块的断线检测功能成功预警了多次传感器故障，避免了因信号异常导致的批次失败，年节约生产成本超过50万元。
竞品对比
相较于其他品牌的模拟量输入模块，Honeywell 51400700-100 在精度、隔离电压和诊断功能方面具有一定优势，尤其在TDC 3000/TPS系统环境中可实现最佳集成效果。与ABB S800模块相比，该模块在宽温适应性方面略逊一筹，但作为TDC 3000/TPS系统的一部分，其在石油化工等传统流程工业中拥有广泛的用户基础和成熟的应用经验。
选型建议与注意事项
选型建议
若您的控制系统为Honeywell TDC 3000或TPS系统，Honeywell 51400700-100 是模拟量输入的标准选择，建议根据现场仪表类型和通道数量需求选择合适数量的模块。
对于需要高精度测量的关键回路（如反应器温度、精馏塔压力），建议优先选用 Honeywell 51400700-100，并配置冗余I/O模块以提高系统可用性。
若现场存在较多两线制4-20 mA变送器，可利用 Honeywell 51400700-100 的电流输入模式直接连接，无需外接电源分配器，简化接线。
对于防爆区域应用，需确认现场安全栅与 Honeywell 51400700-100 的匹配性，确保信号传输的完整性和安全性。
注意事项
Honeywell 51400700-100 为TDC 3000/TPS系统专用模块，与其他品牌或型号的I/O机架不兼容，选型时需确认控制系统型号和机架类型。
模块的输入信号类型需通过软件配置进行设置，安装前需确认现场仪表的信号类型与模块配置一致，避免因信号不匹配导致测量误差或模块损坏。
在接线时，需严格按照Honeywell提供的接线图进行连接，注意屏蔽线的接地方式，避免形成接地环路导致信号干扰。
该模块虽具备通道间隔离，但在同一模块内连接不同接地系统的信号源时，仍需评估共模电压是否在允许范围内，必要时可增加信号隔离器。
在系统调试阶段，建议对每个通道进行信号校准和测试，验证 Honeywell 51400700-100 的测量精度和响应特性，确保满足工艺控制要求。
由于TDC 3000/TPS系统已进入维护阶段，该模块的长期供货情况建议在采购前与Honeywell或授权供应商确认，评估备件供应风险。
建议建立备件库存，至少保留一块 Honeywell 51400700-100 作为应急备件，以应对突发故障，减少非计划停机时间。
