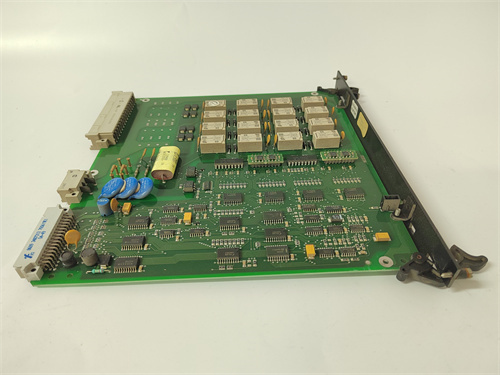

ALSTOM LC105A-1

发布时间：2025-12-03 16:18人气：

产品概述

ALSTOM LC105A-1 是阿尔斯通（Alstom，现已整合入通用电气（GE）的电网业务或作为独立品牌存在）为其 P320系列或类似微机保护与控制系统设计的一款交流电流输入模块。该模块是继电保护装置或自动化终端的关键采集组件，负责将来自电力系统一次侧电流互感器（CT）的次级电流信号，安全、精确地转换为保护装置内部电子电路可以处理的低压信号。ALSTOM LC105A-1 在电力系统的测量、监控和保护链路中扮演着“感官前端”的角色，其精度和可靠性直接影响到保护动作的正确性。在电力自动化与继电保护应用中，选用原装可靠的 ALSTOM LC105A-1 电流输入模块，是确保数据采集准确性和系统整体安全稳定的基础。

产品参数

模块类型：交流电流输入模块（模拟量输入）。
输入信号：接入标准电流互感器（CT）的次级电流，通常为 1A 或 5A AC（有效值），具体取决于CT变比和系统设计。
通道数量：通常为单通道或多通道（例如，一个模块可能处理1相或3相电流）。
输入范围：设计用于处理额定电流及数十倍于额定值的故障（过载）电流，具有良好的线性度和动态范围。
转换原理：通过内部精密电流变换器（或称为小CT）和信号调理电路（如滤波、放大）进行隔离和转换。
输出信号：将转换后的信号输出为适合后续模数转换器（ADC）采样的低电平电压信号。
隔离特性：提供高等级的电气隔离，隔离电压通常高达数kV，确保一次侧高压系统与二次侧低压保护设备之间的安全隔离。
精度与线性度：具有高精度和良好的线性度，在额定电流至故障电流范围内都能提供准确的信号转换，典型精度在±0.5%或更高。
频率响应：设计用于工频（50/60Hz）及一定范围谐波的准确测量。
安装方式：通常为插拔式模块，安装在保护装置机箱的指定插槽内。

优势与特点

高精度与可靠的信号转换：ALSTOM LC105A-1 采用高质量的磁芯材料和精密的绕制工艺，确保了在整个工作电流范围内（从微小负荷电流到巨大的短路电流）转换的高线性度和低相位误差，为保护算法提供准确、不失真的原始数据。
卓越的电气隔离与安全性能：模块内置的电流变换器提供了强大且可靠的电气隔离屏障。这有效防止了电力系统一次侧的高电压、浪涌和干扰窜入脆弱的后端微机保护电路，是保障二次设备安全和人员操作安全的关键设计。
强抗干扰与电磁兼容性：专为电磁环境恶劣的变电站设计，对高频干扰、共模噪声和瞬态过程有很强的抑制能力。其稳健的设计确保了在开关操作、雷击等情况下，输出信号依然稳定可靠，防止保护误动或拒动。
模块化设计与维护便捷性：作为插拔式模块，LC105A-1 极大地方便了现场维护和更换。当模块出现故障或需要升级时，无需拆卸整个装置或进行复杂的接线改动，即可快速恢复系统运行，减少了平均修复时间（MTTR）。
与ALSTOM保护系统深度集成：作为原厂设计的配套模块，ALSTOM LC105A-1 在电气特性、机械尺寸和通信接口上与对应的P320等系列保护装置完美匹配。这种集成确保了最佳的信号完整性和系统性能，简化了备件管理和工程设计。

应用领域与案例

应用领域：
广泛应用于发电厂、变电站、工矿企业配电系统的继电保护及自动化装置中，作为电流信号采集的标准组件。具体设备包括但不限于：线路保护装置、变压器保护装置、母线保护装置、电动机保护装置以及综合测控装置等。

应用案例：
在某330kV变电站的一条出线保护屏柜中，配置了一台ALSTOM P321系列线路保护装置。该装置通过三块 ALSTOM LC105A-1 电流输入模块，分别接入A、B、C三相线路电流互感器的二次侧。在一次区外雷击故障导致线路产生巨大暂态穿越性电流时，LC105A-1 模块准确、无饱和地将此电流信号转换并传送给保护装置的CPU。得益于模块的高线性度和快速响应，保护装置的正确判断出此为区外故障，可靠地保持了不动作（制动），防止了误跳闸，保障了电网的稳定运行。

与竞品对比

特性	ALSTOM LC105A-1 （原厂保护专用电流模块）	通用电流变送器或转换模块	直接采样（无专用隔离模块）
精度与动态范围	最优。专门针对保护应用优化，在额定电流至数十倍故障电流范围内保持高精度和线性，无饱和。	一般。通常针对额定电流附近优化，在严重过载或故障电流下可能饱和或精度骤降。	风险极高，不适用。无法处理故障电流，极易损坏后级电路。
隔离安全与可靠性	工业电力级安全隔离。隔离电压高，设计寿命长，可靠性经过严苛环境验证。	隔离等级可能不足。多为通用工业环境设计，在电力系统高压大电流冲击下的长期可靠性未知。	无隔离，极不安全。
系统集成与匹配	即插即用，完美匹配。机械、电气与保护装置的算法需求完全匹配，无需额外调整。	需额外适配。输出信号范围、阻抗可能不匹配，需要调整或增加接口电路，引入不确定性。	无法集成。
维护与备件	维护简便，备件体系完整。模块化更换，原厂备件供应和技术支持有保障。	维护复杂，供应链不稳定。兼容性问题可能导致调试困难，长期备件无保证。	无维护性可言。
总拥有成本	初始成本高，综合成本低。高可靠性避免了保护误动/拒动导致的电网事故损失，维护成本低。	初始成本低，但风险成本高。性能不确定性可能引发保护系统失效，造成巨大的停电和经济损失。	成本最低，但违法且危险。不符合电力安全规程，禁止使用。

选型建议与注意事项

确认保护装置型号与插槽兼容性：必须核实该电流模块与您所使用的具体保护装置型号（如P321, P322）及其机箱内插槽类型完全兼容。不同装置可能需要不同规格的输入模块。
匹配电流互感器参数：明确现场电流互感器的二次额定电流（1A或5A），并确保所选 LC105A-1 模块的输入标称值与之匹配。同时，考虑CT的饱和特性，确保模块的动态范围能覆盖可能的故障电流。
重视安装与接线质量：
- 模块应安装牢固，插接到位。
- 来自CT的二次接线应使用屏蔽线，并在保护屏柜处可靠一点接地，防止感应电压和干扰。
- 确保电流回路不开路，在拆卸模块前必须用短接片或导线可靠短接CT二次侧。
定期检验与测试：作为保护系统的一部分，应在定期校验中对电流采样回路（包括 ALSTOM LC105A-1 模块）进行精度和线性度测试，确保其性能符合保护要求。
注意存储与静电防护：备用模块应存储在干燥、防静电的环境中。在拿取和安装时，需注意防静电措施，避免损坏内部精密电子元件。
