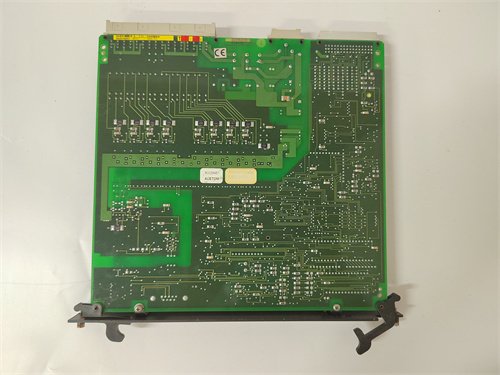

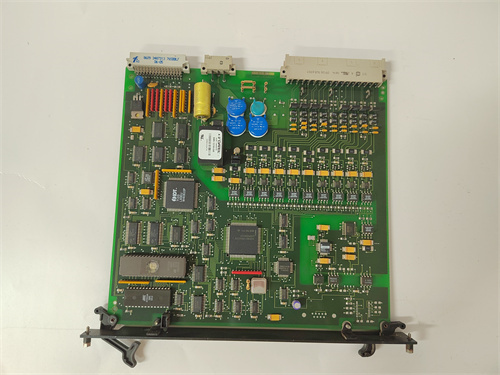

ALSTOM LC109A-1

发布时间：2025-12-03 16:19人气：

产品概述

ALSTOM LC109A-1 是阿尔斯通（Alstom，现已整合入通用电气（GE）的电网业务或作为独立品牌存在）为其 P320系列等微机保护与控制系统设计的一款高性能电流输入模块，是继电保护装置的关键模拟量采集组件。该模块负责将来自电力系统一次侧电流互感器（CT）的二次侧大电流信号（通常为1A或5A），安全、精确且线性地转换为低压小信号，以供保护装置的模数转换器（ADC）进行采样和处理。ALSTOM LC109A-1 在保护系统的信号链中扮演着至关重要的“前端传感器”角色，其转换精度、动态范围和抗饱和能力直接决定了电流测量的准确性，并最终影响保护动作的速动性、选择性和可靠性。选择原装可靠的 ALSTOM LC109A-1 电流模块，是构建高可靠性电力保护系统的基础环节。

产品参数

模块类型：保护级交流电流输入模块。
额定输入电流：通常设计用于 1A 或 5A 的交流有效值（具体取决于型号后缀或配置），对应现场CT的二次额定值。
测量范围：具有极宽的动态测量范围，能够精确测量从百分之几的额定电流（用于高精度测量）到数十倍的额定电流（用于故障电流检测）的信号，且在此范围内保持良好的线性度。
线性度与精度：在额定电流下具有高精度（典型值优于±0.5%），在整个测量范围内线性度优异，确保故障大电流下测量不失真。
抗饱和特性：采用特殊磁芯材料和设计，具备极强的抗直流分量和暂态饱和能力，能在含有较大非周期分量的故障电流下快速、准确地传变信号，避免因饱和导致保护延迟或拒动。
相位误差：具有极小的角差（相位误差），确保转换后的信号相位关系真实，这对差动保护、方向保护等基于相位的算法至关重要。
隔离等级：提供高达数千伏的电气隔离，确保一次系统高压与二次低压保护设备之间的安全隔离。
频率响应：针对工频（50/60Hz）优化，并对一定范围的谐波和暂态分量有适当的响应。
安装方式：标准插拔式模块，安装在保护装置机箱的指定槽位上。
工作温度：宽工业温度范围，适应变电站屏柜环境。

优势与特点

卓越的宽范围线性与抗饱和性能：ALSTOM LC109A-1 的核心优势在于其针对电力系统故障电流特点的优化设计。它能在故障发生时，即使电流中含有导致常规CT饱和的非周期分量，也能快速、线性地传变电流信号，为保护装置提供不失真的数据，这是实现快速、准确保护的关键。
极高的测量精度与稳定性：采用高精度、低温漂的元器件和稳定的磁路设计，确保了在长期运行和温度变化下，测量精度始终保持在高水平。这对于需要精确电流值的测量、计量和高级保护功能（如高阻抗差动）必不可少。
强大的电气隔离与电磁兼容性：模块内置的精密电流变换器提供了可靠的一、二次系统电气隔离。同时，其整体设计具备优异的抗电磁干扰（EMI）能力，能有效抑制变电站内开关操作、雷击等产生的强电磁噪声，确保信号纯净。
模块化设计便于维护与升级：标准化的插拔设计使得 LC109A-1 的安装、更换和测试都非常简便。当需要维护或升级时，无需断开外部CT回路，只需操作模块本身，大幅缩短了停电维护时间，提高了系统可用性。
与ALSTOM保护平台无缝集成：作为原厂设计的核心组件，ALSTOM LC109A-1 与ALSTOM P320等系列保护装置的硬件平台和算法需求深度契合。其电气特性（如变换比、负载阻抗）与后级采样电路完美匹配，确保了整个信号采集通道的最优性能。

应用领域与案例

应用领域：
主要应用于发电厂、变电站、工矿企业配电系统中的各类微机保护装置，作为电流信号采集的标准和关键部件。具体包括：线路保护（距离、纵差）、变压器保护（差动、后备）、母线保护、发电机保护、电动机保护以及馈线保护等。

应用案例：
在一座220kV变电站的变压器保护屏内，主变压器差动保护装置采用了ALSTOM P321系列。该装置的高压侧和低压侧各配置了三块 ALSTOM LC109A-1 模块，分别接入各侧的CT二次回路。当变压器低压侧母线发生近端金属性短路时，短路电流巨大且含有强烈的非周期分量。得益于 LC109A-1 模块优异的抗饱和能力和宽线性范围，两侧保护装置几乎同时采集到了真实、比例正确的故障电流。差动保护算法据此迅速、准确地判为区内故障，瞬时动作跳开变压器各侧断路器，成功隔离了故障，防止了事故扩大和设备严重损坏，展现了该模块在关键保护应用中的高可靠性。

与竞品对比

特性	ALSTOM LC109A-1 （专用保护级电流模块）	通用工业电流变送器	保护装置内置简易采样电阻
动态范围与抗饱和	最优。专为处理故障大电流和非周期分量设计，在极端条件下仍能保持线性。	很差。通常在2-3倍额定电流后即可能饱和，无法准确传变故障电流。	极差，不可用。仅能处理微小电流，故障时会立即烧毁。
精度与相位特性	高精度，低相移。全范围精度高，角差小，满足保护算法对幅值和相位的严格要求。	精度一般，相移不确定。精度多在额定点附近标定，全范围相移大且不稳定。	无精度可言。
隔离与安全性	电力系统级安全隔离。隔离电压高，设计符合严苛的电力安全标准。	基础隔离。隔离等级通常较低，难以承受电力系统的绝缘耐压要求。	无隔离，极度危险。
系统匹配与可靠性	即插即用，高可靠性。与保护装置整体设计，可靠性经过长期现场验证。	需适配，可靠性未知。接口和参数需调整，长期在保护回路中的可靠性无验证。	不匹配，不可靠。
总拥有成本	初始成本高，全生命周期成本低。避免了因测量错误导致的保护误动/拒动，其带来的电网事故损失远高于模块成本。	初始成本低，风险成本极高。一旦在故障时失效，可能导致主设备损坏和大范围停电，经济损失巨大。	成本最低，但违法且危害最大。

选型建议与注意事项

严格核对装置兼容性：必须确认 ALSTOM LC109A-1 与您所持有的具体保护装置型号、硬件版本及机箱槽位完全兼容。错误的模块型号可能导致无法安装或损坏装置。
匹配CT参数与系统需求：明确现场CT的二次额定电流值（1A或5A），并选择对应规格的模块。同时，考虑系统可能出现的最大故障电流倍数，确保模块的动态范围能够覆盖。
确保安装与接线可靠：
- 安装时确保模块插接到位，锁紧机构扣牢。
- 外部CT二次回路接线必须牢固，使用合适的线径，并在保护屏柜处单点可靠接地。
- 绝对禁止CT二次回路开路。在插拔模块前，必须使用配套的短接插件或导线可靠短接模块背后的CT输入端子。
进行定期校验：应按照电力行业规程，在保护装置定期检验时，对包括 LC109A-1 模块在内的整个电流采样回路的比例系数、线性度和相位进行测试，确保其性能指标合格。
注意防静电与存储：模块包含精密电子元件，拿取和存储时需采取防静电措施。备用模块应存放于原包装内，置于干燥环境中。
