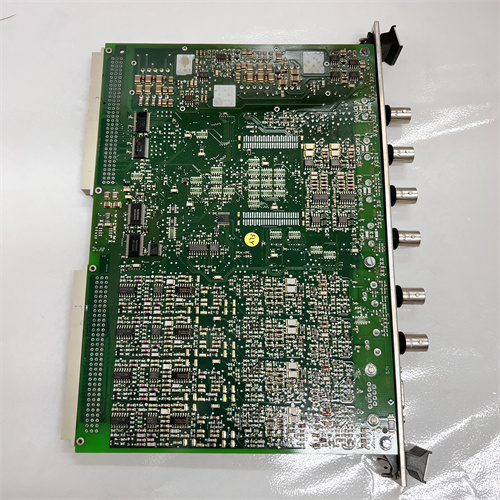

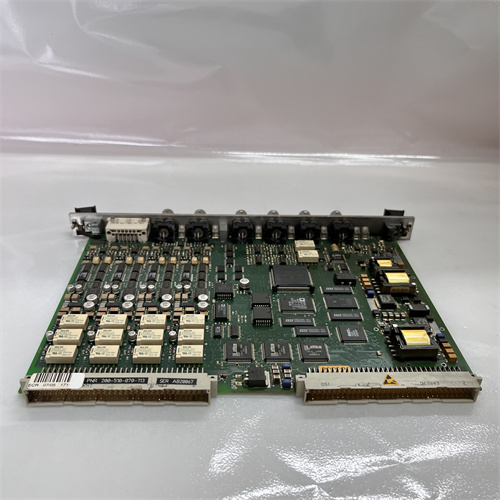

Vibro-meter MPC4 200-510-070-113

1. 产品概述

2. 产品参数

2.1 核心性能规格

• 处理器架构：双核 PowerPC + FPGA 协处理器，主频 800MHz
• 数据处理能力：支持 24 通道同步采集，最高采样率 500kHz（振动信号）、1kHz（温度 / 工艺参数）
• 存储配置：1GB DDR3 RAM，4GB 工业级 Flash（支持外接存储扩展）
• 联锁响应时间：≤2ms（安全保护逻辑执行）
• 同步精度：≤5μs（多通道数据时间同步）

2.2 通信与接口参数

• 通信接口：1 路千兆以太网（Modbus TCP/IP、OPC UA）、2 路 RS485、1 路 CAN 总线
• 输入兼容性：电涡流位移、ICP 振动、磁电转速、RTD / 热电偶温度信号
• 输出接口：6 路继电器输出（250V AC/3A）、2 路 4-20mA 模拟输出
• 冗余设计：双电源输入冗余（24V DC），支持以太网链路冗余备份
• 协议支持：兼容 PROFINET、EtherNet/IP 工业总线协议

2.3 环境与机械参数

• 工作温度：-30℃~+70℃（工业级宽温设计）
• 相对湿度：5%~95%（无冷凝，IP20 防护）
• 振动抗性：5-2000Hz，5g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波）
• 安装方式：19 英寸机架式安装（2U 高度），支持 DIN 导轨安装

2.4 认证与兼容性

• 认证资质：SIL 2（IEC 61508）、CE、UL/cUL、ATEX Zone 2 防爆认证
• 兼容系统：Vibro-meter MPC4 系列 I/O 模块、VibroSight v4.0 及以上版本软件
• 平均无故障时间（MTBF）：≥600,000 小时（Telcordia 标准）

3. 优势与特性

1. 高可靠冗余设计：Vibro-meter MPC4 200-510-070-113 配备双电源输入与以太网链路冗余，单电源或通信链路故障时自动切换，确保系统不间断运行，满足工业级关键设备的高可用性需求。
2. 精准同步采集：≤5μs 的多通道同步精度与 500kHz 高频采样能力，可精准捕捉设备振动、转速的细微变化，实现轴承磨损、转子不平衡等早期故障的识别，避免设备故障扩大。
3. 灵活扩展与兼容：全面兼容 MPC4 系列振动、温度、转速 I/O 模块，支持根据监测需求灵活配置通道数量；兼容主流工业通信协议，可无缝对接 DCS、PLC 系统，实现数据互联互通。
4. 严苛环境适应：-30℃~+70℃宽温工作范围，抗振动、抗冲击设计，可稳定运行于机组旁、野外电站等恶劣工业环境，无需额外温控或防护措施。
5. 安全联锁保障：内置可编程安全联锁逻辑，支持自定义保护阈值与动作策略，≤2ms 的响应时间确保设备超标时快速触发停机，杜绝安全事故。

4. 应用领域与案例

4.1 应用领域

• 电力行业：中小型燃气轮机电站保护、余热发电透平监测、生物质电站机组状态管理
• 石化行业：炼油厂催化裂化透平监测、天然气压缩机保护、化工装置驱动透平控制
• 航空航天：无人机发动机地面测试、小型燃气轮机研发测试台数据采集
• 工业制造：冶金厂高炉透平风机保护、水泥厂余热发电透平监测

4.2 典型案例

1. 燃气轮机电站应用：某分布式能源站为 6MW 燃气轮机配置Vibro-meter MPC4 200-510-070-113 保护系统，同步采集振动、转速、排气温度数据，当机组超速至额定转速 115% 时，模块 2ms 内触发停机联锁，避免机组损坏，投运 3 年零故障。
2. 石化厂透平监测应用：某中石化炼油厂采用Vibro-meter MPC4 200-510-070-113 监测催化裂化透平轴系振动，模块在 65℃高温环境下稳定运行，通过 Modbus TCP/IP 将数据上传至厂级 DCS，运维人员实时监控设备状态，提前预警轴承故障，减少非计划停机次数。
3. 航空发动机测试应用：某航空院校在小型涡喷发动机测试台部署Vibro-meter MPC4 200-510-070-113，500kHz 采样率精准捕捉发动机叶片振动特征，配合 FPGA 协处理器完成实时频谱分析，为发动机优化设计提供精准数据支持。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 设备规模匹配：中小型燃气轮机、工业透平（功率≤10MW）优先选择Vibro-meter MPC4 200-510-070-113；大功率机组（＞20MW）建议选用 MPC4 系列更高配置模块（如 200-510-076-114）。
2. 场景需求匹配：需高频采样（200kHz~500kHz）、宽温环境的工业场景，Vibro-meter MPC4 200-510-070-113 为最优选择；普通低精度监测场景可选用经济型模块。
3. 集成需求匹配：需对接 DCS/PLC、实现远程监控的项目，优先选择支持多协议的Vibro-meter MPC4 200-510-070-113。

6.2 注意事项

1. 安装规范：机架安装时确保模块接地电阻＜4Ω，冗余电源分别连接不同供电回路；信号电缆与动力电缆分开敷设，间距≥30cm，避免电磁干扰。
2. 参数配置：通过 VibroSight 软件设置采样率（振动建议 50kHz~500kHz，温度 1Hz）、联锁阈值（参考设备厂家规范），启用链路冗余心跳检测功能。
3. 故障处理：出现数据采集异常时，检查 I/O 模块连接与传感器校准状态；通信中断时，核对以太网 IP 地址与协议配置，冗余链路自动切换后及时排查故障链路。
4. 维护管理：每半年清洁模块散热风扇，每年升级固件与算法库；定期备份配置参数与历史数据，避免硬件故障导致数据丢失。
