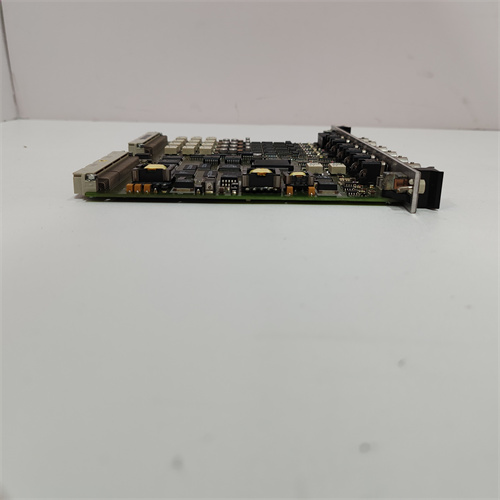

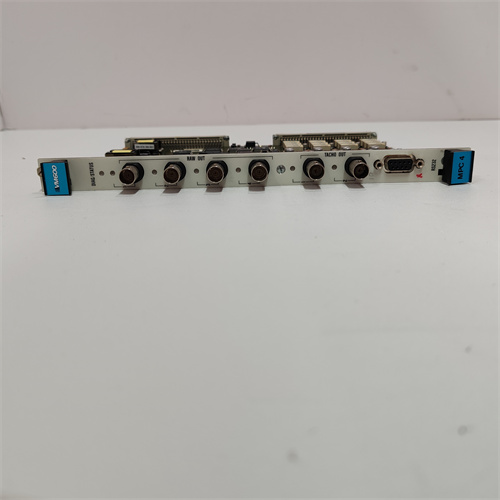

Vibro-Meter MPC4 200-510-SSS-01HH

产品描述

产品参数

• 品牌 / 型号：Vibro-Meter MPC4 200-510-SSS-01HH
• 核心采集参数
  • 通道配置：16 路同步模拟输入通道（含 8 路振动专用通道 + 8 路通用信号通道）+ 4 路转速 / 键相输入通道
  • 输入类型：IEPE / 电荷型加速度传感器、电涡流位移传感器、4-20mA/0-10V 模拟信号、TTL/HTL 转速信号
  • 采样频率：最高 204.8kHz / 通道（同步采样，支持变频采样）
  • 动态范围：130dB（振动信号）、±0.05% FS（通用模拟信号）
  • 频率响应：0.1Hz~100kHz（覆盖设备全频段振动特征）
• 处理与输出参数
  • 信号分析：2048 点 FFT 分析、实时阶次跟踪（0.01 阶分辨率）、瞬态信号捕获（触发式）
  • 保护功能：16 路可编程继电器输出（AC 250V/8A，DC 30V/8A），支持超速、振动超限、位移超限、温度超限等多维度保护
  • 通信接口：双千兆以太网（TCP/IP/Modbus TCP/OPC UA）、CANopen、RS485（冗余配置）
  • 数据存储：内置 8GB 工业级 Flash + 可扩展 SD 卡（最大 64GB），支持故障波形、历史趋势、事件日志存储
• 环境与物理参数
  • 工作温度：-55℃~+125℃（宽温级）
  • 耐振动：40g（10-2000Hz，符合 MIL-STD-810G Method 514.6 标准）
  • 抗冲击：100g（6ms 半正弦波）
  • 防护等级：IP67（支持户外 / 现场直接安装）
  • 供电规格：DC 24V（18-36V 宽范围，冗余双路输入，防反接保护）
  • 外形尺寸：180mm×120mm×45mm（VM600 系统标准机架安装）

优势与特点

1. 超高精度多通道同步采集：Vibro-Meter MPC4 200-510-SSS-01HH 支持 16 通道 204.8kHz 同步采样，130dB 动态范围可捕捉设备微米级振动变化与纳秒级瞬态信号，解决了超高速旋转设备早期故障特征难以识别的难题。
2. 军工级环境适应性：-55℃~+125℃超宽工作温度、40g 抗振动能力、IP67 防护等级，可直接安装于航空发动机舱、深海压缩机旁等极端环境，无需额外防护措施，稳定运行无故障。
3. 实时高阶分析能力：内置 2048 点 FFT 与 0.01 阶分辨率阶次跟踪功能，可精准分析设备变转速运行下的故障特征（如燃气轮机启动 / 停机阶段的转子不平衡、叶片裂纹），实现早期故障预警。
4. 高可靠冗余设计：双千兆以太网、冗余供电、16 路大功率继电器输出，彻底消除单点故障风险，确保设备保护指令的精准触发与数据传输的连续性，满足高端设备 7×24 小时不间断监测需求。

应用领域与案例

1. 航空发动机高空模拟试验台监测：某航空航天研究院采用Vibro-Meter MPC4 200-510-SSS-01HH 搭建航空发动机高空模拟试验台监测系统，16 通道同步采集发动机转子振动、燃烧室压力、涡轮温度数据，通过阶次跟踪功能识别出涡轮叶片裂纹导致的 0.5 阶次异常，提前预警故障，避免了试验台重大事故。
2. 深海油气平台压缩机组监测：某深海油气平台的离心式压缩机组配置Vibro-Meter MPC4 200-510-SSS-01HH 模块，IP67 防护等级适应深海高湿、高盐雾环境，40g 抗振动能力耐受平台颠簸冲击，模块实时监测压缩机振动与转速，通过远程诊断功能实现陆地运维中心的实时监控，机组非计划停机率降低 80%。
3. 极地燃气轮机电站监测：某极地科考站燃气轮机电站选用Vibro-Meter MPC4 200-510-SSS-01HH 模块，-55℃低温启动性能确保极地极端气候下的稳定运行，16 通道采集覆盖电站所有关键设备的振动、温度信号，多维度保护功能保障了电站连续供电，为科考站提供可靠能源支持。

竞品对比

选型建议与注意事项

1. 选型建议：优先适配航空发动机、深海 / 极地设备、重型燃气轮机等超高端 / 极端环境下的旋转设备监测场景，需要多通道同步采集、高阶次分析的项目首选本产品；配套 Vibro-Meter VM600 系统可实现最佳性能与扩展性。
2. 注意事项：安装时确保冗余供电接入两路独立电源（如主电源 + UPS），现场安装需做好电缆防水接头处理；配置阶次跟踪参数时需准确输入设备额定转速与齿轮箱传动比，确保故障特征识别精准；定期备份 SD 卡数据（建议每月一次），避免数据丢失；热插拔扩展模块时需在系统软件中确认模块兼容性，禁止带电插拔主模块。
