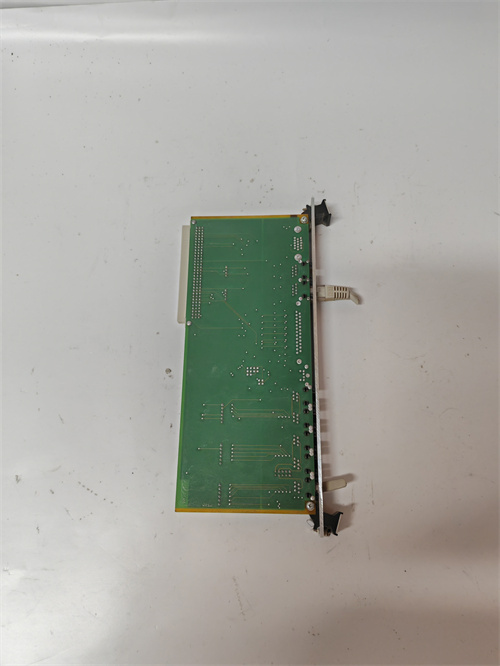

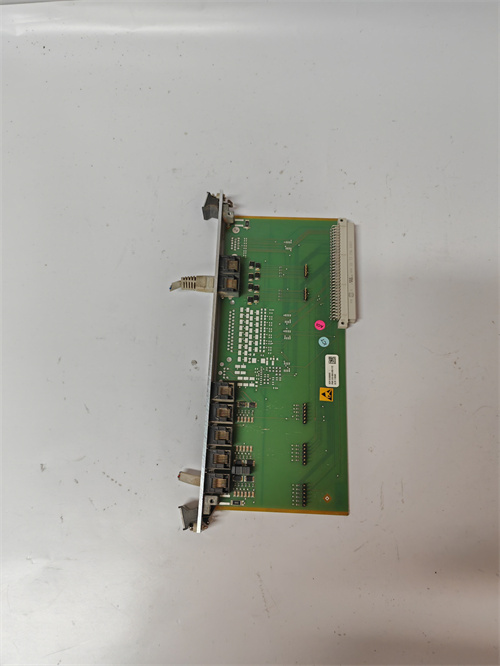

VIBRO-METER VM600 IOC4T 200-560-000-1HH

1. 产品概述

2. 产品参数

2.1 核心输入输出规格

• 温度输入通道：4 通道（支持 PT100/PT1000 RTD、K/J/T 型热电偶）
• 输入精度：RTD ±0.1℃（-50℃~+200℃），热电偶 ±0.5℃（0℃~+800℃）
• 继电器输出通道：4 通道（SPDT 单刀双掷）
• 输出容量：250V AC/5A、30V DC/5A（阻性负载）
• 响应时间：温度采集响应≤100ms，继电器输出响应≤10ms

2.2 电气与通信参数

• 供电电压：24V DC（由 VM600 系统背板供电）
• 隔离等级：输入通道与背板隔离（2500V AC），输出通道与背板隔离（2500V AC）
• 通信接口：通过 VM600 系统背板总线通信，支持与主控模块数据交互
• 采样频率：温度采样频率 1Hz~10Hz 可调
• 报警阈值：支持自定义温度报警阈值（上限 / 下限 / 偏差报警）

2.3 环境与机械参数

• 工作温度：-20℃~+70℃
• 相对湿度：5%~95%（无冷凝，IP20 防护等级）
• 振动抗性：5-2000Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波）
• 安装方式：VM600 系统机架专用插槽安装，支持热插拔

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、SIL 2（IEC 61508）
• 兼容系统：VIBRO-METER VM600 系统全系列主控模块（如 CPU400）
• 平均无故障时间（MTBF）：≥500,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 高精度温度采集：VIBRO-METER VM600 IOC4T 200-560-000-1HH 对 RTD 测温精度达 ±0.1℃，热电偶 ±0.5℃，可精准捕捉设备关键部位的温度变化，提前预警过热故障（如轴承烧损、绕组过热）。
2. 高可靠继电器输出：4 通道 SPDT 继电器输出，负载容量大，响应时间≤10ms，满足设备超温、过载时的快速联锁控制需求，触点寿命≥10 万次，确保长期稳定运行。
3. 全隔离设计：输入 / 输出通道与系统背板均采用 2500V AC 电气隔离，抗电磁干扰能力强，避免现场浪涌、接地环路对模块的损坏，保障数据采集与输出的可靠性。
4. 热插拔与易维护：支持带电热插拔更换，无需停机即可维护故障模块，减少设备停机时间；模块化设计与 VM600 机架完美适配，安装调试便捷。
5. 防爆与环境适应：ATEX Zone 2 防爆认证，可部署于石化厂、炼油厂等易燃易爆环境；-20℃~+70℃宽温工作范围，适应工业现场高温、低温工况。

4. 应用领域与案例

4.1 应用领域

• 电力行业：燃气轮机 / 汽轮机轴承温度监测、发电机绕组温度监测、锅炉引风机温度保护
• 石化行业：离心式压缩机轴承温度联锁、裂解气压缩机冷却系统控制、LNG 泵电机温度监测
• 冶金行业：高炉风机轴承温度保护、轧钢机主电机绕组温度监测、连铸机辊道温度控制
• 工业制造：空压机电机温度监测、水泵轴承温度联锁、离心机温度保护

4.2 典型案例

1. 燃气轮机电站应用：某联合循环电站为燃气轮机配置VIBRO-METER VM600 IOC4T 200-560-000-1HH 模块，监测 4 个轴承温度（PT100 RTD），当轴承温度超过 110℃时，模块 10ms 内触发继电器输出，切断燃料供应并停机，避免轴承烧损事故，测温精度长期保持在 ±0.2℃以内。
2. 石化厂压缩机应用：某中石化炼化厂在离心式压缩机保护系统中使用VIBRO-METER VM600 IOC4T 200-560-000-1HH，采集压缩机电机绕组温度（K 型热电偶），温度超过 155℃时联动启动冷却风机，温度降至 140℃时停止冷却，实现温度自动控制，压缩机连续运行 1 年无超温故障。
3. 冶金厂风机应用：某钢铁企业为高炉风机配置VIBRO-METER VM600 IOC4T 200-560-000-1HH，模块在 65℃高温环境下稳定运行，实时监测风机轴承温度，超温报警信号通过继电器输出至控制室声光报警系统，运维人员及时处理，避免风机因过热停机导致高炉减产。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 监测需求匹配：需同时实现温度采集与联锁输出的场景（如轴承温度保护），优先选择VIBRO-METER VM600 IOC4T 200-560-000-1HH；仅需温度采集或仅需开关量输出的场景，可选用 VM600 系列单功能模块。
2. 环境适配：易燃易爆环境、高温工业现场必须选用VIBRO-METER VM600 IOC4T 200-560-000-1HH（防爆 + 宽温设计）；普通控制室环境可根据预算选择基础款模块。
3. 系统兼容：搭配 VM600 系统使用时，VIBRO-METER VM600 IOC4T 200-560-000-1HH 可实现最佳兼容性与数据交互效率，第三方系统需确认通信协议匹配性。

6.2 注意事项

1. 安装规范：模块插入 VM600 机架插槽时需确保金手指接触良好，拧紧固定螺丝；温度传感器接线需采用屏蔽电缆，避免电磁干扰，RTD 三线制接线需保证导线电阻一致。
2. 参数配置：通过 VM600 系统软件设置温度传感器类型（RTD / 热电偶）、采样频率、报警阈值，继电器输出需配置动作逻辑（如超温触发、延时复位）。
3. 故障处理：温度采集异常时，检查传感器接线与校准状态；继电器输出失效时，核对负载容量是否超限，触点是否氧化，必要时更换模块。
4. 维护管理：定期（每年）校准温度输入通道精度，使用标准温度源校验；检查继电器触点状态，避免因触点粘连导致联锁失效；热插拔更换模块时需佩戴防静电手环。
