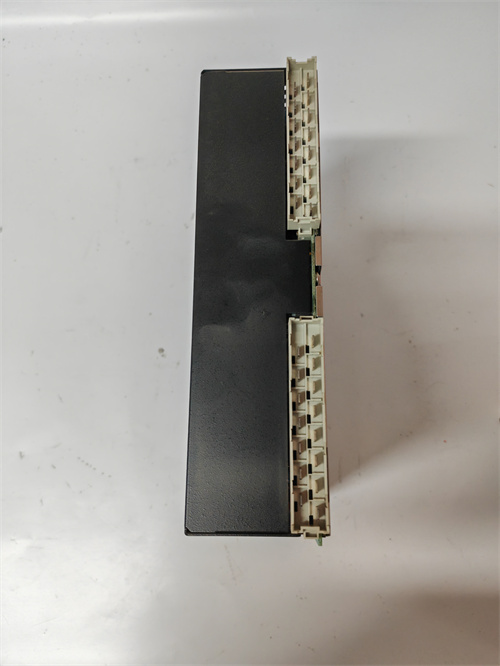

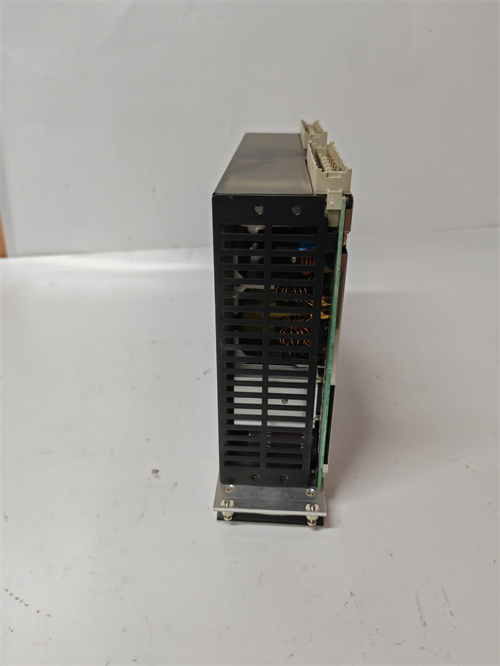

VIBRO-METER VM600 RPS6U 200-582-200-12H

1. 产品概述

2. 产品参数

2.1 核心供电规格

• 输入电压：100-240V AC（50/60Hz）或 24-48V DC（宽范围双输入）
• 输出电压：24V DC（稳定输出），精度 ±0.5%
• 输出功率：60W（单模块），支持 N+1 冗余并联（最大 120W）
• 冗余切换：支持双模块热备份，切换时间≤5ms
• 纹波噪声：≤50mVpp（24V 输出），确保供电纯净度

2.2 电气与保护参数

• 保护功能：过压保护（28V DC 阈值）、过流保护（2.5A 阈值）、过热保护（85℃阈值）、短路保护
• 监测功能：输出电压 / 电流实时监测、模块工作状态指示（运行 / 故障 / 冗余）、供电故障干接点输出
• 效率：≥90%（满负载），节能降耗
• 隔离等级：输入与输出隔离（3000V AC），输出与地隔离（1500V AC）
• 兼容机架：VM600 标准机架（可支持最多 16 个 I/O 模块供电）

2.3 环境与机械参数

• 工作温度：-20℃~+70℃

•


• 相对湿度：5%~95%（无冷凝，IP20 防护等级）
• 振动抗性：5-2000Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波）
• 安装方式：VM600 机架专用电源插槽安装，支持热插拔

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、Class I Div 2 认证
• 兼容系统：VIBRO-METER VM600 系统全系列主控模块、I/O 模块
• 平均无故障时间（MTBF）：≥500,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 高可靠冗余供电：VIBRO-METER VM600 RPS6U 200-582-200-12H 支持 N+1 冗余并联，单模块故障时备用模块 5ms 内无缝切换，确保 VM600 系统供电不中断，满足燃气轮机、压缩机等关键设备保护系统的高可用性要求。
2. 宽范围输入适配：100-240V AC/24-48V DC 双模式宽电压输入，可适配工业现场电网波动、备用直流电源等多种供电场景，无需额外电压转换设备，降低系统集成复杂度。
3. 全面保护与诊断：集成过压、过流、过热、短路四重保护，内置输出电参数监测与故障报警功能，配合状态指示灯（绿 / 红）可快速定位电源故障，避免系统因供电异常损坏。
4. 热插拔与易维护：支持带电热插拔更换，无需停机即可替换故障模块，运维时间缩短至 5 分钟内；模块化设计支持功率扩容，可根据机架内模块数量灵活配置电源模块数量。
5. 严苛环境适应：-20℃~+70℃宽温工作范围、ATEX Zone 2 防爆认证，可稳定运行于机组旁、炼化厂区等高温、易燃易爆环境，无需额外温控或防爆措施。

4. 应用领域与案例

4.1 应用领域

• 电力行业：燃气轮机电站 VM600 保护系统供电、汽轮机监测系统冗余电源、水电站机组保护系统供电
• 石化行业：炼化厂压缩机组 VM600 监测系统供电、LNG 接收站设备保护系统冗余电源、海上平台机组监测系统供电
• 冶金行业：高炉风机 VM600 保护系统供电、轧钢机主电机监测系统冗余电源、有色金属冶炼设备供电
• 高端制造：航空发动机试验台 VM600 系统供电、精密离心机保护系统冗余电源

4.2 典型案例

1. 燃气轮机电站应用：某联合循环电站为 VM600 燃气轮机保护系统配置 2 台VIBRO-METER VM600 RPS6U 200-582-200-12H 实现 N+1 冗余供电，单模块输出 60W 满足机架内 8 个模块供电需求。某次市电中断后，备用直流电源无缝切入，系统无停机，保障了燃气轮机安全运行。
2. 石化厂压缩机应用：某中石化炼化厂在压缩机 VM600 监测系统中部署VIBRO-METER VM600 RPS6U 200-582-200-12H，宽电压输入适应厂区电网波动（180-240V AC），过热保护功能在环境温度达 65℃时自动降载，避免电源模块烧毁，连续运行 3 年无故障。
3. 冶金厂高炉风机应用：某钢铁企业为高炉风机 VM600 保护系统配置双VIBRO-METER VM600 RPS6U 200-582-200-12H 模块，冗余切换功能在主电源模块故障时 5ms 内完成切换，风机振动、温度监测无中断，避免了因保护系统停机导致的高炉停产事故。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统规模匹配：VM600 机架内模块数量≤8 个时，单台VIBRO-METER VM600 RPS6U 200-582-200-12H 即可满足供电需求；模块数量＞8 个或关键设备保护系统，建议配置 N+1 冗余。
2. 环境适配：易燃易爆环境、电网波动大的工业现场必须选用VIBRO-METER VM600 RPS6U 200-582-200-12H（防爆 + 宽输入）；普通控制室环境可根据预算选择基础款电源模块。
3. 冗余需求匹配：燃气轮机、核电辅机等不可中断设备的 VM600 系统，优先配置双VIBRO-METER VM600 RPS6U 200-582-200-12H 实现 N+1 冗余，普通风机、泵组系统可单模块供电。

6.2 注意事项

1. 安装规范：冗余电源模块需安装在 VM600 机架的专用电源插槽，输入电源线需区分 AC/DC 接口，接地电阻＜4Ω；多模块并联时需确保输入电源同源，避免电压差导致切换故障。
2. 参数配置：通过 VM600 系统软件启用电源故障报警功能，设置干接点输出联动控制室声光报警；冗余模式下需确认主备模块固件版本一致，避免切换异常。
3. 故障处理：出现电源故障报警时，优先检查输入电压、模块散热风扇；冗余模式下可热插拔更换故障模块，更换前需确认备用模块处于正常运行状态。

4. 维护管理：每半年清洁电源模块散热滤网，每年检测输出电压精度与冗余切换功能；存储同型号备件，确保故障时快速替换。
