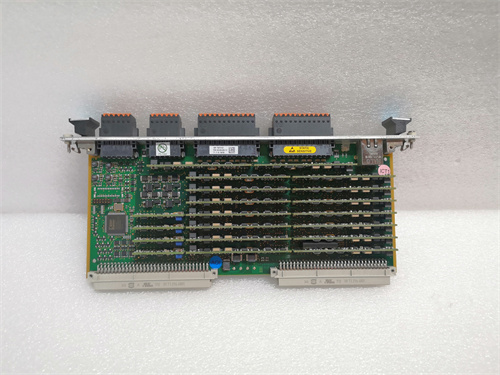

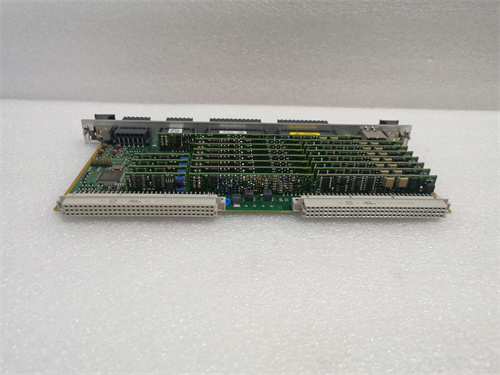

VIBRO-METER XIO16T

1. 产品概述

2. 产品参数

2.1 核心输入规格

• 输入通道：16 通道（独立差分输入，支持通道间隔离）
• 传感器兼容：PT100/PT1000（2/3/4 线制）、K/J/T/E/R/S/B 型热电偶
• 测量精度：RTD ±0.1℃（-50℃~+200℃），热电偶 ±0.5℃（0℃~+1000℃）
• 采样频率：1Hz~10Hz 可调（单通道最大采样率 10Hz）
• 冷端补偿：内置高精度自动冷端补偿（热电偶通道），精度 ±0.2℃

2.2 电气与通信参数

• 供电电压：24V DC（冗余供电支持）
• 隔离等级：通道间隔离（500V AC）、模块与系统背板隔离（2500V AC）
• 通信接口：Modbus TCP/IP、Profinet、VM600 系统背板总线（可选）
• 响应时间：≤100ms（全通道数据更新）
• 报警功能：支持通道独立上限 / 下限 / 偏差报警，报警阈值远程配置

2.3 环境与机械参数

• 工作温度：-20℃~+70℃
• 相对湿度：5%~95%（无冷凝，IP20 防护等级）
• 振动抗性：5-2000Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波）
• 安装方式：19 英寸机架式安装（2U 高度）、VM600 系统机架兼容安装，支持热插拔

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、SIL 2（IEC 61508）
• 兼容系统：VIBRO-METER VM600 系统、第三方 DCS/PLC 系统（如 Siemens S7、Allen-Bradley ControlLogix）
• 平均无故障时间（MTBF）：≥600,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 高密度采集设计：VIBRO-METER XIO16T 集成 16 路温度输入通道，相比传统 4/8 通道模块，可减少 50% 以上的模块使用数量，大幅降低系统机架占用空间与硬件采购成本，尤其适用于多测点设备的温度集中监测。
2. 超高测量精度：RTD 通道 ±0.1℃、热电偶通道 ±0.5℃的测量精度，搭配内置高精度冷端补偿，可精准捕捉设备关键部位的温度细微变化，提前预警过热故障（如轴承烧损、绕组绝缘老化）。
3. 全隔离抗干扰：通道间 500V AC 隔离、模块与背板 2500V AC 隔离设计，有效抵御工业现场的电磁干扰、接地环路干扰，确保在变频器、电机等强干扰环境下数据采集稳定可靠。
4. 灵活兼容与扩展：支持多种温度传感器类型与通信协议，可无缝接入 VM600 系统或第三方工业控制系统；支持通道独立配置，不同传感器类型可混合接入同一模块，适配复杂监测场景。
5. 便捷运维设计：支持带电热插拔更换，无需停机即可维护；支持远程校准与参数配置，运维人员无需到现场即可完成模块调试，降低运维成本与设备停机时间。

4. 应用领域与案例

4.1 应用领域

• 电力行业：汽轮发电机组轴承 / 绕组温度监测、燃气轮机缸体 / 排气温度监测、变压器油温监测
• 石化行业：压缩机组缸体 / 轴承 / 润滑油温度监测、反应器介质温度多点监测、LNG 储罐温度监测
• 冶金行业：高炉风机轴承 / 电机温度监测、轧钢机辊道 / 轧辊温度监测、连铸机结晶器温度监测
• 制造业：大型电机绕组温度监测、空压机温度保护、离心机轴承温度监测

4.2 典型案例

1. 火电厂汽轮机组应用：某百万千瓦火电厂为汽轮发电机组配置VIBRO-METER XIO16T 模块，单模块覆盖 16 个轴承测点的温度采集，替代原 4 台 8 通道模块，机架空间占用减少 75%，系统故障率降低 60%，运维成本每年节省约 2 万元。
2. 石化厂压缩机组应用：某中石化炼化厂在离心式压缩机组保护系统中使用VIBRO-METER XIO16T，同时采集缸体温度（K 型热电偶）、轴承温度（PT100）、润滑油温度（PT1000），混合传感器接入无需额外模块，系统响应时间缩短至 100ms，超温报警准确率达 100%。
3. 冶金厂高炉风机应用：某钢铁企业为 4 台高炉风机配置VIBRO-METER XIO16T 模块，实现每台风机 4 个轴承温度的集中监测，模块通过 Profinet 与厂级 DCS 对接，实时上传温度数据，风机过热故障预警提前量从 5 分钟提升至 15 分钟，避免多次非计划停机。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 测点数量匹配：温度测点≥8 个的集中监测场景，优先选择VIBRO-METER XIO16T，可显著降低系统成本；测点＜8 个的场景，可选用 VIBRO-METER XIO8T 8 通道模块。
2. 环境适配：易燃易爆环境、强电磁干扰场景必须选用VIBRO-METER XIO16T（防爆 + 全隔离设计）；普通控制室环境可根据预算选择基础款模块。
3. 系统集成需求：需接入 VM600 系统或第三方 DCS/PLC 的项目，VIBRO-METER XIO16T 提供多协议支持，是最优选择；仅需本地显示的场景可选用带显示屏的独立温度采集模块。

6.2 注意事项

1. 安装规范：机架安装时确保模块接地牢固（接地电阻＜4Ω），传感器接线采用屏蔽电缆，RTD 3/4 线制接线需保证导线电阻一致，避免测量误差。
2. 参数配置：根据传感器类型配置通道参数（如热电偶类型、RTD 线制），设置合理的采样频率（设备稳态监测建议 1Hz，动态监测建议 5~10Hz），启用通道独立报警阈值。
3. 故障处理：某通道数据异常时，检查传感器接线与校准状态；模块通信中断时，核对网络配置与协议参数；热插拔更换模块时需佩戴防静电手环。
4. 维护管理：每年对模块进行一次全通道精度校准（使用标准温度源），定期清洁模块散热孔，确保通风良好；存储同型号备件，保障故障时快速替换。
